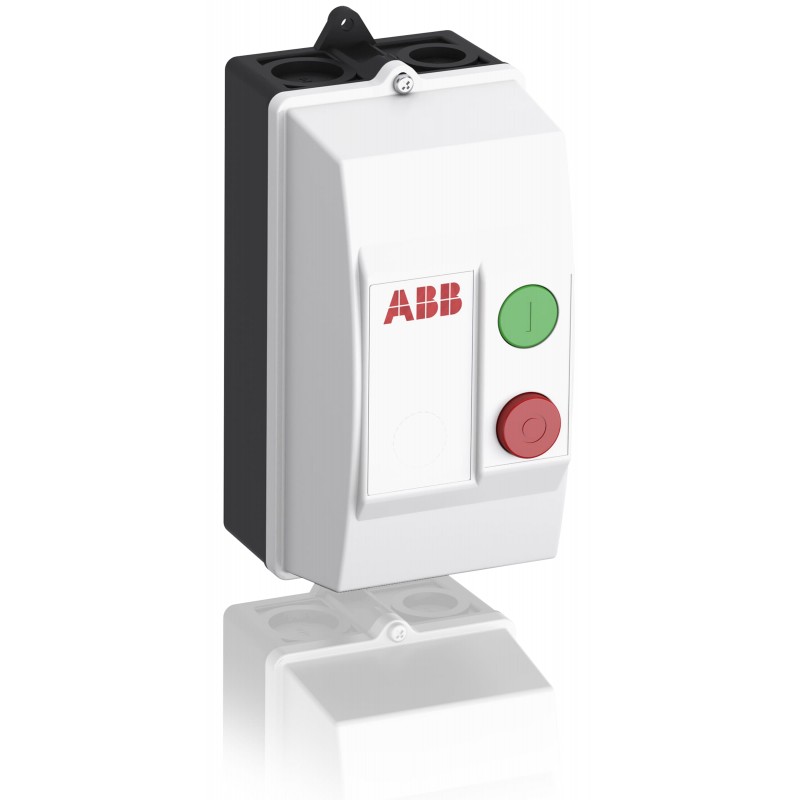

1SBK174238R1400 ABB DRAF16-14U COMEÇA NA CAIXA 250-500VAC/DC
1SBK174238R1400
ABB
DRAF16-14U COMEÇA NA CAIXA 250-500VAC/DC
DRAF16-14U ARRANCA NA CAIXA 250-500VAC/DC
DRAF16-14U 250-500V50/60HZ Contactor Starter
Aparelhos elétricos de baixa tensão > Plataforma para dispositivos de comando e sinalização
Contatores e relés de sobrecarga
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Tipo de produto principal | DRAF16 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100214C0202 |
| Instruções e Manuais | 1SBC101048M6801 |
| Instruções e Manuais (Parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Largura Líquida do Produto | 107 mm |
| Profundidade/Comprimento Líquidos do Produto | 131 mm |
| Altura Líquida do Produto | 230 mm |
| Peso Líquido do Produto | 0.82 kg |
| Technical | |
| Coil Consumption | Holding at Max. Rated Control Circuit Voltage 60 Hz 250 V·A |
| Connecting Capacity Auxiliary Circuit | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Connecting Capacity Control Circuit | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Connecting Capacity Main Circuit | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 4 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 4 mm² | |
| Rigid Stranded 1/2x 1 ... 6 mm² | |
| Material da caixa | ABS |
| Number of Auxiliary Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 1 |
| Number of Main Contacts NC | 0 |
| Number of Main Contacts NO | 3 |
| Número de polos | 3P |
| Pollution Degree | 3 |
| Rated Control Circuit Voltage (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| DC Operation 250 ... 500 V | |
| Frequência nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Main Circuit 50 / 60 Hz | |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-4-1 690 V |
| acc. to IEC 60947-5-1 690 V | |
| Rated Operational Current AC-1 (Ie) | (690 V) 40 °C 30 A |
| (690 V) 60 °C 30 A | |
| (690 V) 70 °C 26 A | |
| Rated Operational Current AC-3 (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Rated Operational Current AC-3e (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Rated Operational Power AC-3 (Pe) | (415 V) 9 kW |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Rated Operational Power AC-3e (Pe) | (415 V) 9 kW |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Tipo de terminal | Screw Terminals |
| Technical UL/CSA | |
| Connecting Capacity Auxiliary Circuit UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Connecting Capacity Control Circuit UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Connecting Capacity Main Circuit UL/CSA | Rigid Solid 1/2x 16-10 AWG |
| Rigid Stranded 1/2x 16-10 AWG | |
| Classificação de potência UL/CSA | (120 V AC) Single Phase 1.5 Hp |
| (200 ... 208 V AC) Three Phase 5 Hp | |
| (220 ... 240 V AC) Three Phase 5 Hp | |
| (240 V AC) Single Phase 3 Hp | |
| (440 ... 480 V AC) Three Phase 10 Hp | |
| (550 ... 600 V AC) Three Phase 15 Hp | |
| Pilot Duty UL/CSA | A600 |
| Q600 | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SBD250009U1000 |
| Declaration of Conformity - UKCA | 1SBD250040U1000 |
| Certificado UL | UL_20150729-E312527-16-1 |
| UL Listing Card | UL_E312527 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 243 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 112 mm |
| Altura da embalagem Nível 1 | 143 mm |
| Peso bruto da embalagem Nível 1 | 0.82 kg |
| Nível de Embalagem 1 EAN | 3471522145345 |
| External Classifications and Standards | |
| eClass | V11.0 : 27371205 |
| E-Number (Finland) | 3709778 |
| ETIM 6 | EC000200 - Enclosure for control circuit devices |
| ETIM 7 | EC000200 - Enclosure for control circuit devices |
| ETIM 8 | EC000200 - Enclosure for control circuit devices |
| ETIM 9 | EC000200 - Enclosure for control circuit devices |
| Código de Categoria Granular IDEA (IGCC) | 4727 >> Motor starter controls |
| UNSPSC | 39121521 |
| Característica | Valor |
|---|---|
| Número de posições de comando (EF001372) | 2 |
| Tipo de construção do invólucro (EF004008) | Caixa para montagem em superfície |
| Material da caixa protetora (EF001596) | Plástico |
| Classe de qualidade do material da caixa/corpo (EF024143) | ABS |
| Aberturas de diâmetro (EF000243) | 20 mm |
| Cor da parte superior do invólucro (EF001373) | Outro |
| Grau de proteção (NEMA) (EF011959) | 4X |
| Largura (EF000008) | 107 mm |
| Altura (EF000040) | 230 mm |
| Profundidade (EF000049) | 131 mm |
