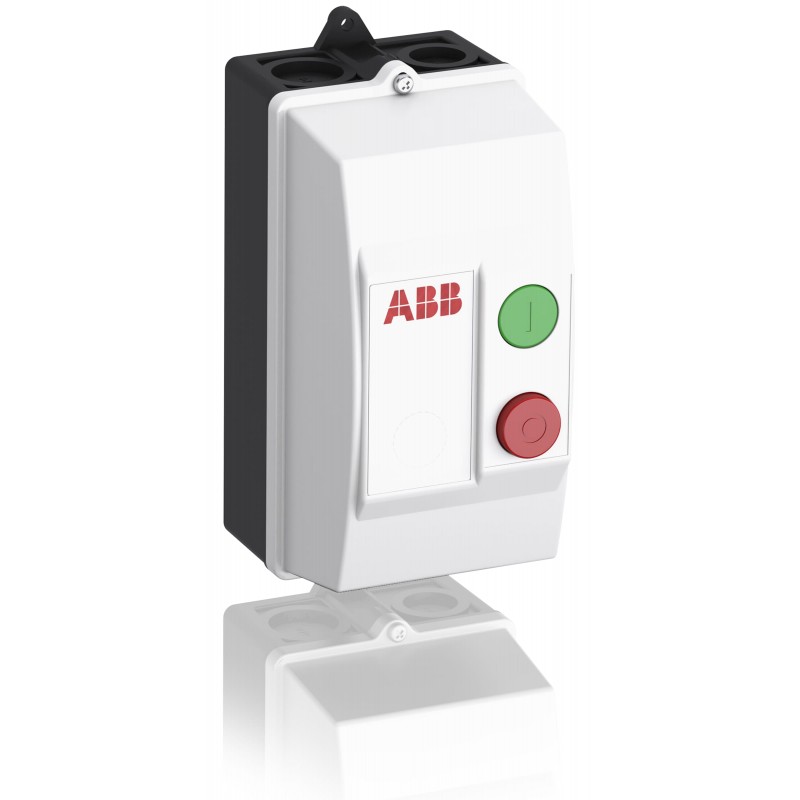

1SBK174238R1400 ABB DRAF16-14U DÉMARRE DANS LA BOÎTE 250-500VAC/DC
1SBK174238R1400
ABB
DRAF16-14U DÉMARRE DANS LA BOÎTE 250-500VAC/DC
DRAF16-14U COMMENCE À BOÎTE DE 250-500VAC/DC
DRAF16-14U 250-500V50/60HZ Contactor Starter
Appareillage industriel basse tension > Boîtier pour appareils de commande et de signalisation
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Type principal du produit | DRAF16 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100214C0202 |
| Instructions et manuels | 1SBC101048M6801 |
| Instructions et manuels (partie 2) | 1SAC200017M0002 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 107 mm |
| Profondeur/longueur nette du produit | 131 mm |
| Hauteur nette du produit | 230 mm |
| Poids net du produit | 0.82 kg |
| Technique | |
| Consommation de la bobine | Holding at Max. Rated Control Circuit Voltage 60 Hz 250 V·A |
| Capacité de connexion du circuit auxiliaire | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 4 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 4 mm² | |
| Rigid Stranded 1/2x 1 ... 6 mm² | |
| Matériau du boîtier | ABS |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts principaux NON | 3 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Tension nominale du circuit de commande (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| Fonctionnement en courant continu 250 ... 500 V | |
| Fréquence nominale (f) | Circuit auxiliaire 50 / 60 Hz |
| Circuit de commande 50 / 60 Hz | |
| Circuit principal 50 / 60 Hz | |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-4-1 690 V |
| acc. to IEC 60947-5-1 690 V | |
| Courant de fonctionnement nominal AC-1 (Ie) | (690 V) 40 °C 30 A |
| (690 V) 60 °C 30 A | |
| (690 V) 70 °C 26 A | |
| Courant de fonctionnement nominal AC-3 (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Courant de fonctionnement nominal AC-3e (Ie) | (415 V) 60 °C 18 A |
| (440 V) 60 °C 18 A | |
| (500 V) 60 °C 15 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 18 A | |
| (220 / 230 / 240 V) 60 °C 18 A | |
| Puissance nominale de fonctionnement AC-3 (Pe) | (415 V) 9 kW |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Puissance nominale de fonctionnement AC-3e (Pe) | (415 V) 9 kW |
| (440 V) 9 kW | |
| (500 V) 9 kW | |
| (690 V) 9 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Type de terminal | Bornes à vis |
| Technique UL/CSA | |
| Capacité de connexion du circuit auxiliaire UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Circuit de contrôle de capacité de connexion UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Capacité de connexion du circuit principal UL/CSA | Rigid Solid 1/2x 16-10 AWG |
| Rigid Stranded 1/2x 16-10 AWG | |
| Puissance nominale UL/CSA | (120 V AC) Single Phase 1.5 Hp |
| (200 ... 208 V AC) Three Phase 5 Hp | |
| (220 ... 240 V AC) Three Phase 5 Hp | |
| (240 V AC) Single Phase 3 Hp | |
| (440 ... 480 V AC) Three Phase 10 Hp | |
| (550 ... 600 V AC) Three Phase 15 Hp | |
| Service pilote UL/CSA | A600 |
| Q600 | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SBD250009U1000 |
| Déclaration de conformité - UKCA | 1SBD250040U1000 |
| Certificat UL | UL_20150729-E312527-16-1 |
| Carte de référencement UL | UL_E312527 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 243 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 112 mm |
| Hauteur du niveau d’emballage 1 | 143 mm |
| Poids brut du colis niveau 1 | 0.82 kg |
| Code EAN du niveau d’emballage 1 | 3471522145345 |
| Classifications et normes externes | |
| eClass | V11.0 : 27371205 |
| Numéro E (Finlande) | 3709778 |
| ETIM 6 | EC000200 - boîtier pour appareils de commande et de signalisation |
| ETIM 7 | EC000200 - Enclosure for control circuit devices |
| ETIM 8 | EC000200 - Enclosure for control circuit devices |
| ETIM 9 | EC000200 - Enclosure for control circuit devices |
| Code de catégorie granulaire IDEA (IGCC) | 4727 >> Motor starter controls |
| UNSPSC | 39121521 |
| Caractéristique | Valeur |
|---|---|
| Nombre de postes de commande (EF001372) | 2 |
| Type de construction du boîtier (EF004008) | Boîtier en saillie |
| Matériau du boîtier (EF001596) | Plastique |
| Qualité du matériau du boîtier (EF024143) | ABS |
| Diamètre des ouvertures (EF000243) | 20 mm |
| Couleur de la partie supérieure du boîtier (EF001373) | Autre |
| Classe de protection (NEMA) (EF011959) | 4X |
| Largeur (EF000008) | 107 mm |
| Hauteur (EF000040) | 230 mm |
| Profondeur (EF000049) | 131 mm |
