> ABB>Schütze und Überlastrelais >1SBK174238R1400 ABB DRAF16-14U STARTET IN BOX 250-500VAC/DC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

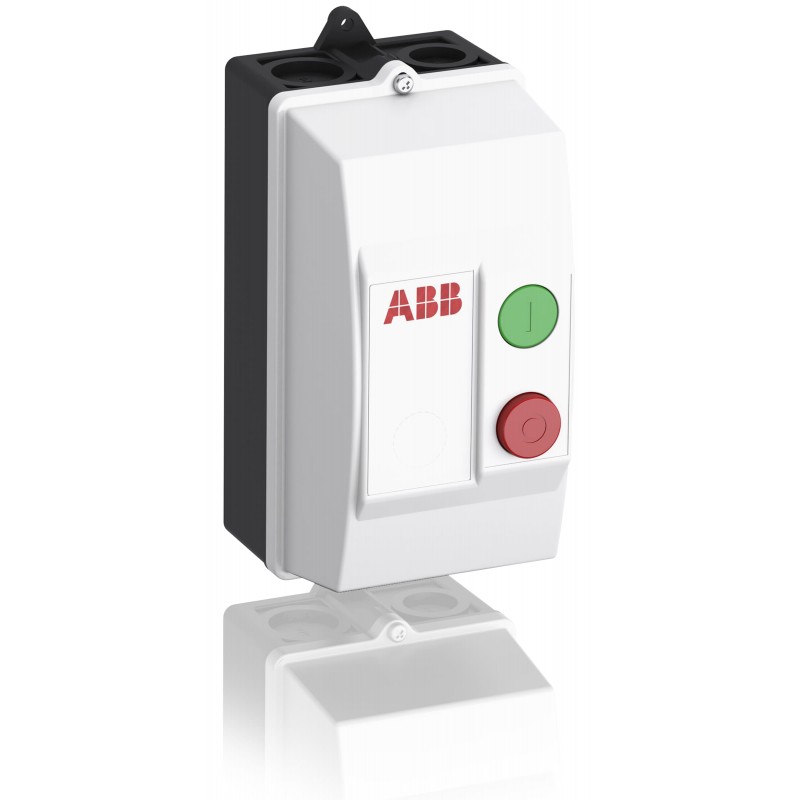

1SBK174238R1400 ABB DRAF16-14U STARTET IN BOX 250-500VAC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBK174238R1400 ABB DRAF16-14U STARTET IN BOX 250-500VAC/DC

1SBK174238R1400

ABB

DRAF16-14U STARTET IN BOX 250-500VAC/DC

DRAF16-14U BEGINNT IN FELD 250-500VAC/DC

DRAF16-14U 250-500V50/60HZ Contactor Starter

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $134.06
Stückpreis: $134.06
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
BaureiheDRAF16
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101048M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)107 mm
Tiefe (Netto-Abmessung)131 mm
Höhe (Netto-Abmessung)230 mm
Nettogewicht0.82 kg
Technische Daten
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 60 Hz 250 V·A
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 6 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 4 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
starr massiv 1/2x 1 ... 4 mm²
starr mehrdrähtig 1/2x 1 ... 6 mm²
GehäusematerialABS
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hauptkontakte Öffner0
Anzahl Hauptkontakte Schließer3
Anzahl Pole3P
Verschmutzungsgrad3
Bemessungssteuerspannung (Uc)50 Hz 250 ... 500 V
60 Hz 250 ... 500 V
Gleichstrombetrieb 250 ... 500 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
gemäß IEC 60947-5-1 690 V
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 30 A
(690 V, 60 °C) 30 A
(690 V, 70 °C) 26 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 18 A
(440 V, 60 °C) 18 A
(500 V, 60 °C) 15 A
(690 V, 60 °C) 10.5 A
(380/400 V, 60 °C) 18 A
(220/230/240 V, 60 °C) 18 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 18 A
(440 V, 60 °C) 18 A
(500 V, 60 °C) 15 A
(690 V, 60 °C) 10.5 A
(380/400 V, 60 °C) 18 A
(220/230/240 V, 60 °C) 18 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380/400 V) 7.5 kW
(220/230/240 V) 4 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 9 kW
(440 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
(380/400 V) 7.5 kW
(220/230/240 V) 4 kW
AnschlussartSchraubklemme
Technische Daten UL/CSA
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr massiv 1/2x 16-10 AWG
starr mehrdrähtig 1/2x 16-10 AWG
Nennleistung UL/CSA(120 V AC einphasig) 1.5 Hp
(200 ... 208 V AC dreiphasig) 5 Hp
(220 ... 240 V AC dreiphasig) 5 Hp
(240 V AC einphasig) 3 Hp
(440 ... 480 V AC dreiphasig) 10 Hp
(550 ... 600 V AC dreiphasig) 15 Hp
Schaltleistung von Kontaktelementen nach UL508A600
Q600
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Konformitätserklärung - CE1SBD250009U1000
Konformitätserklärung - UKCA1SBD250040U1000
UL ZertifikatUL_20150729-E312527-16-1
UL ZulassungUL_E312527
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1243 mm
Länge Verpackungseinheit 1112 mm
Höhe Verpackungseinheit 1143 mm
Bruttogewicht Verpackungseinheit 10.82 kg
EAN Verpackungseinheit 13471522145345
Externe Klassifizierungen und Normen
eClassV11.0 : 27371205
E-Nummer (Finnland)3709778
ETIM 6EC000200 - Gehäuse für Befehls- und Meldegeräte
ETIM 7EC000200 - Gehäuse für Befehls- und Meldegeräte
ETIM 8EC000200 - Gehäuse für Befehls- und Meldegeräte
ETIM 9EC000200 - Gehäuse für Befehls- und Meldegeräte
IDEA Granular Category Code (IGCC)4727 >> Motor starter controls
UNSPSC39121521

ETIM for 1SBK174238R1400 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 2
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Kunststoff
Werkstoffgüte des Gehäuses (EF024143) ABS
Durchmesser Öffnungen (EF000243) 20 mm
Farbe des Gehäuseoberteils (EF001373) sonstige
Schutzart (NEMA) (EF011959) 4X
Breite (EF000008) 107 mm
Höhe (EF000040) 230 mm
Tiefe (EF000049) 131 mm
