> ABB>Disjuntores de protecção do motor>1SAM250005R1015 ABB Inicialização manual do motor MS116-32-HKF1-11
Produto anterior Próximo produto

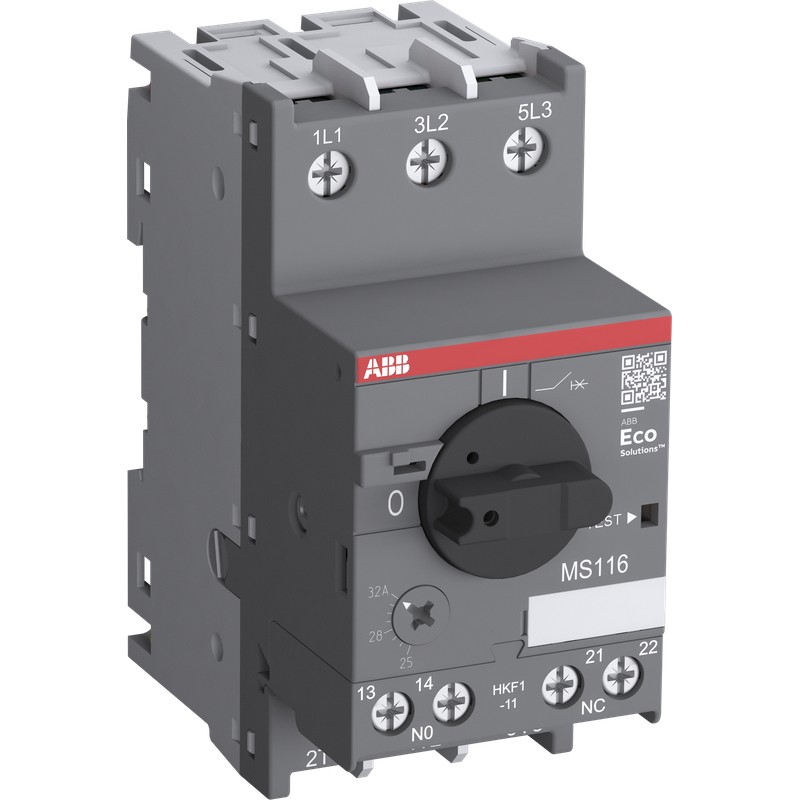

1SAM250005R1015 ABB Inicialização manual do motor MS116-32-HKF1-11 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAM250005R1015 ABB Inicialização manual do motor MS116-32-HKF1-11

1SAM250005R1015

ABB

Inicialização manual do motor MS116-32-HKF1-11

MS116-32-HKF1-11 Manual Motor Starter 25 ... 32 A

Mais detalhes


Disjuntores de protecção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362010
Popular Downloads
Ficha de dados, informação técnica2CDC131025D0201
Data Sheet, Technical Information (Part 3)1SAM200507F0001
1SAM200507F0002
1SAM200507F0003
1SAM200508F0001
1SAM200508F0002
1SAM200508F0003
Instruções e Manuais2CDC131011M6802
Instruções e Manuais (Parte 2)2CDC131060M0202
Time-Current Characteristic Curve1SAM200505F0015
CAD Dimensional Drawing2CDC001079B0201
Diagrama de medidas1SAM200420F0001
Dimensions
Largura Líquida do Produto45 mm
Altura Líquida do Produto97.8 mm
Profundidade/Comprimento Líquidos do Produto85.4 mm
Peso Líquido do Produto0.326 kg
Technical
Rated Service Short-Circuit Breaking Capacity (Ics)(230 V AC) 10 kA
(400 V AC) 10 kA
(440 V AC) 3 kA
(500 V AC) 3 kA
(690 V AC) 2 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(230 V AC) 16 kA
(400 V AC) 16 kA
(440 V AC) 15 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
Rated Instantaneous Short-Circuit Current Setting (Ii)480 A
Setting Range25 ... 32 A
Rated Operational Power AC-3 (Pe)(400 V) Three Phase 15 kW
Rated Operational Power AC-3e (Pe)(400 V) Three Phase 15 kW
Tensão operacional nominalMain Circuit 690 V AC
Corrente operacional nominal (Ie)32 A
Rated Operational Current AC-3 (Ie)32 A
Rated Operational Current AC-3e (Ie)32 A
Frequência nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Rated Impulse Withstand Voltage (Uimp)Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Power Lossat Rated Operating Conditions per Pole 1.9 ... 3.1 W
Número de polos3P
Mounted Auxiliary Contacts1 NO, 1 NC
Conventional Free-air Thermal Current (Ith)Main Circuit 32 A
Grau de proteçãoHousing IP20
Main Circuit Terminals IP10
Pollution Degree3
Electrical Durability50000 cycle
Mechanical DurabilityNr. Operations 100000 cycle
Tipo de terminalScrew Terminals
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 6 mm²
Flexible 1/2x 1 ... 2.5 mm²
Flexible 1/2x 2.5 ... 6 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid 1/2x 2.5 ... 6 mm²
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 1/2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 1.5 mm²
Rigid 1/2x 1 ... 1.5 mm²
Binário de apertoAuxiliary Circuit 0.8 ... 1.2 N·m
Main Circuit 2 N·m
Wire Stripping LengthAuxiliary Circuit 8 mm
Main Circuit 10 mm
Recommended Screw DriverPozidriv 2
Posição de montagem1 ... 6
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Minimum Mounting DistanceElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Actuator TypeRotary Handle
Contact Position IndicationON / OFF
NormasIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Technical UL/CSA
Short-Circuit Current Rating (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA
Maximum Operating Voltage UL/CSAAuxiliary Circuit 250 V AC/DC
Main Circuit 600 V AC
Classificação de potência UL/CSA(200 V AC) Three Phase 7.5 Hp
(208 V AC) Three Phase 10 Hp
(220 ... 240 V AC) Three Phase 10 Hp
(440 ... 480 V AC) Three Phase 20 Hp
(550 ... 600 V AC) Three Phase 25 Hp
Full Load Amps Motor Use(200 V AC) Three Phase 25.3 A
(208 V AC) Three Phase 30.8 A
(220 ... 240 V AC) Three Phase 28 A
(440 ... 480 V AC) Three Phase 27 A
(550 ... 600 V AC) Three Phase 27 A
Locked Rotor Amps(200 V AC) Three Phase 146 A
(208 V AC) Three Phase 179 A
(220 ... 240 V AC) Three Phase 162 A
(440 ... 480 V AC) Three Phase 145 A
(550 ... 600 V AC) Three Phase 146 A
General Use Rating UL/CSA(600 V AC) 32 A
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 16-8 AWG
Stranded 1/2x 16-8 AWG
Connecting Capacity Auxiliary Circuit UL/CSAFlexible 1/2x 16-14 AWG
Stranded 1/2x 16-14 AWG
Tightening Torque UL/CSAAuxiliary Circuit 7 in·lb
Main Circuit 18 in·lb
Contact Rating UL/CSAB300
R300
Environmental
Temperatura do ar ambienteAround the Enclosure 0 ... +40 °C
Operation -25 ... +70 °C
Operation Compensated -25 ... +55 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationSim
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 25g
Resistance to Vibrations5g 3 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA963005-4502
Informação RoHS1SAA963006-4501
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200331H0001
Environmental Product Declaration - EPD1SAC200359H0001
Certificates and Declarations
A2L Certificate – IEC1SAA963000-4601
Certificado ABS1SAA963000-0104
Certificado BV1SAA963000-0204
CB Certificate1SAA963005-2003
CCC Certificate2024010307656673
CQC CertificateCQC2019010307170287
Declaration of Conformity - CCC2020980307003381
Declaração de conformidade -CE1SAD101100-3401
Declaration of Conformity - UKCA1SAD201100-3401
Certificado DNV1SAA963000-0304
DNV GL Certificate1SAA963000-0304
EAC Certificate1SAA963000-2701
Certificado GL1SAA963000-0402
KC Certificate1SAA963000-1501
Certificado LR1SAA963000-0505
Certificado RMRS1SAA918000-0704
Certificado ULE137861-20001218
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 192 mm
Profundidade/Comprimento da embalagem Nível 1102 mm
Altura da embalagem Nível 150 mm
Peso bruto da embalagem Nível 10.341 kg
Nível de Embalagem 1 EAN4013614405648
Unidades de embalagem Nível 2carton 40 piece
Largura da embalagem Nível 2280 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Altura da embalagem Nível 2210 mm
Peso bruto da embalagem Nível 214.026 kg
Nível de Embalagem 2 EAN4013614408908
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Código de Categoria Granular IDEA (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers
E-Number (Finland)3705878
