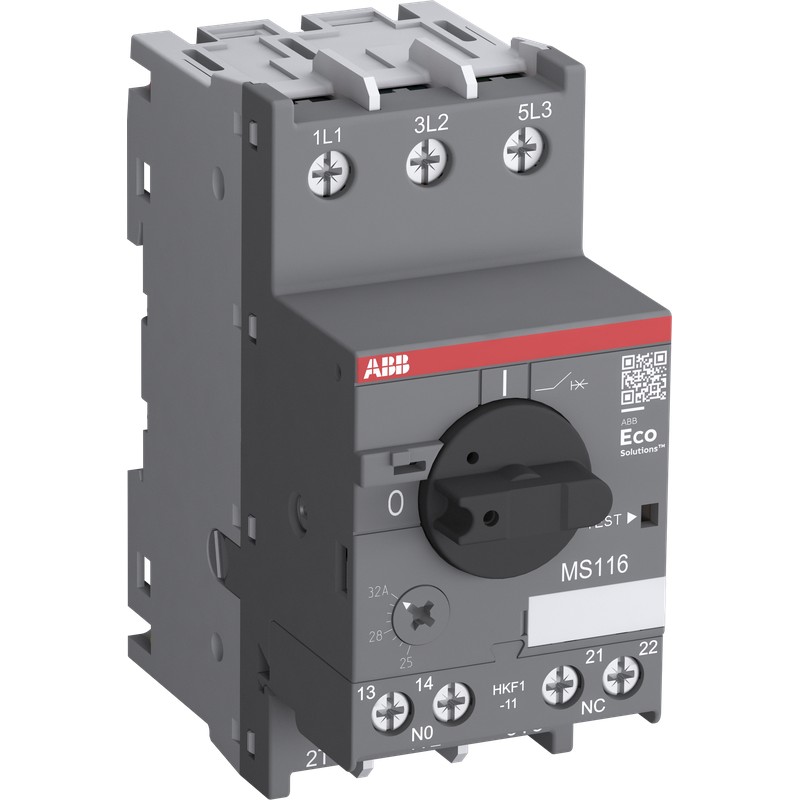

1SAM250005R1015 ABB MS116-32-HKF1-11 Avviamento motore manuale

1SAM250005R1015

ABB

MS116-32-HKF1-11 Avviamento motore manuale

L'avviatore motore manuale MS116-32-HKF1-11 (noto anche come interruttore automatico di protezione motore o protezione motore manuale) è un dispositivo compatto largo 45 mm con una corrente di funzionamento nominale di Ie = 32,0 A e un contatto ausiliario montato frontalmente HKF1-11 preassemblato. Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase. L'avviatore motore manuale offre un ics nominale = 10 kA a 400 WLV e una classe di viaggio 10A. Altre caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo senza trigger e una maniglia rotante con una chiara indicazione della posizione dell'interruttore. L'avviatore motore manuale è adatto per applicazioni trifase e monofase. Contatti ausiliari, contatti di segnalazione, rilasci di sottotensione, viaggi di bypass, barre bus a 3 fasi, blocchi di alimentazione e dispositivi di bloccaggio per la protezione da modifiche non autorizzate sono disponibili come accessorio.

Maggiori dettagli


Salvamotori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti


Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:\n\n
MS116-32-HKF1-11
ID prodotto:\n\n
1SAM250005R1015
Ean:\n\n
4013614405648
Descrizione catalogo:\n\n
MS116-32-HKF1-11 Avviamento motore manuale
Descrizione lunga:\n\n
L'avviatore motore manuale MS116-32-HKF1-11 (noto anche come interruttore automatico di protezione motore o protezione motore manuale) è un dispositivo compatto largo 45 mm con una corrente di funzionamento nominale di Ie = 32,0 A e un contatto ausiliario montato frontalmente HKF1-11 preassemblato. Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase. L'avviatore motore manuale offre un ics nominale = 10 kA a 400 WLV e una classe di viaggio 10A. Altre caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo senza trigger e una maniglia rotante con una chiara indicazione della posizione dell'interruttore. L'avviatore motore manuale è adatto per applicazioni trifase e monofase. Contatti ausiliari, contatti di segnalazione, rilasci di sottotensione, viaggi di bypass, barre bus a 3 fasi, blocchi di alimentazione e dispositivi di bloccaggio per la protezione da modifiche non autorizzate sono disponibili come accessorio.
\n\n
\n \n
\n\n

ordinando

\n\n
Quantità minima dell'ordine:\n\n
1 pezzo
Numero della tariffa doganale:\n\n
85362010
\n\n\n
\n\n

Download più popolari

\n\n
Scheda tecnica, Informazioni tecniche:\n\n2CDC131025D0201
Istruzioni e manuali:\n\n2CDC131011M6802
Istruzioni e manuali (parte 2):\n\n2CDC131060M0202
Curva caratteristica tempo-corrente:\n\n1SAM200505F0015
Diagramma delle dimensioni:\n\n1SAM200420F0001
\n\n\n
\n\n

dimensioni

\n\n
Larghezza netta del prodotto:\n\n
45 mm
Altezza netta del prodotto:\n\n
97,8 mm
Profondità prodotto/Lunghezza rete:\n\n
85,4 mm
Peso netto del prodotto:\n\n
0,326 kg
\n\n\n
\n\n

tecnico

\n\n
Capacità nominale di interruzione del cortocircuito del servizio (ICs):\n\n
(230 V CA) 10 kA

(400 V CA) 10 kA

(440 V CA) 3 kA

(500 V CA) 3 kA

(690 V CA) 2 kA
Capacità definitiva di rottura del cortocircuito nominale (ICu):\n\n
(230 V CA) 16 kA

(400 V CA) 16 kA

(440 V CA) 15 kA

(500 V CA) 10 kA

(690 V CA) 3 kA
Regolazione istantanea della corrente nominale in cortocircuito (Iio):\n\n
480 A
Intervallo di regolazione:\n\n
25 ... 32 A
Potenza operativa nominale AC-3 (Pecstasy):\n\n
(400 V) Trifase 15 kW
Potenza operativa nominale AC-3e (Pecstasy):\n\n
(400 V) Trifase 15 kW
Tensione operativa nominale:\n\n
Circuito principale 690 VAC
Corrente operativa nominale (Iecstasy):\n\n
32 A
Corrente operativa classificata AC-3 (Iecstasy):\n\n
32 A
Corrente nominale di funzionamento AC-3e (Iecstasy):\n\n
32 A
Frequenza nominale (f):\n\n
Circuito principale a 50 Hz

Circuito principale a 60 Hz
Tensione nominale di supporto agli impulsi (Ugoblin):\n\n
Circuito principale 6 kV
Tensione di isolamento nominale (Uio):\n\n
690 V
Perdita di potenza:\n\n
in condizioni operative nominali per polo 1,9 W
Numero di poli:\n\n
3
Contatti ausiliari montati:\n\n
1 NO, 1 NC
Corrente termica esterna convenzionale (Iesimo):\n\n
Circuito principale 32 A
Grado di protezione:\n\n
Alloggiamento IP20

Terminali del circuito principale IP10
Grado di contaminazione:\n\n
3
Durata elettrica:\n\n
Ciclo 50000
Durata meccanica:\n\n
Ciclo 100000
Tipo terminale:\n\n
Terminali a vite
Circuito principale della capacità di connessione:\n\n
Flessibile con Ghiera 1/2x 0,75 ... 6 mm²

Flessibile con stecca isolata 1/2x 0,75 ... 6 mm²

Flessibile 1/2x 1 ... 2,5 mm²

Flessibile 1/2x 2,5 ... 6 mm²

Rigido 1/2x 1 ... 2,5 mm²

Rigido 1/2x 2,5 ... 6 mm²
Circuito di capacità di connessione ausiliario:\n\n
Flessibile con Ghiera 1/2x 0,75 ... 1,5 mm²

Flessibile con stecca isolata 1/2x 0,75 ... 1,5 mm²

Flessibile 1/2x 0,75 ... 1,5 mm²

Rigido 1/2x 1 ... 1,5 mm²
stringere:\n\n
Circuito ausiliario 0,8 ... 1.2 N·m

Circuito principale 2 N·m
Lunghezza estrazione filo:\n\n
Circuito ausiliario 8 mm

Circuito principale 10 mm
Controller a vite consigliato:\n\n
Pozidriv 2
Posizione di montaggio:\n\n
Posizione da 1 a 6
Montaggio della rotaia DIN:\n\n
TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715

TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
Distanza minima di montaggio:\n\n
Quadro elettrico conduttivo, orizzontale - Fino a 400 V 0 mm

Quadro elettrico conduttivo, orizzontale - Fino a 690 V 1,5 mm

Quadro elettrico conduttivo, verticale 75 mm

Altro dispositivo dello stesso tipo, orizzontale 0 mm

Un altro dispositivo dello stesso tipo, verticale 150 mm
Tipo attuatore:\n\n
Maniglia rotante
Indicazione della posizione di contatto:\n\n
ON/OFF
standard:\n\n
IEC/IT 60947-1

IEC/IT 60947-2

IEC/IT 60947-4-1

IEC/IT 60947-5-1

UL 60947-1

UL 60947-4-1
\n\n\n
\n\n

Ul tecnico/CSA

\n\n
Classificazione della corrente di cortocircuito (SCCR):\n\n
Qualsiasi FUSIBILE o interruttore automatico elencato da UL, installazioni di gruppo (480 V AC) 18 kA

Qualsiasi FUSIBILE o interruttore automatico elencato da UL, installazioni di gruppo (600 V AC) 5 kA

Qualsiasi fusibile o interruttore ul-listed, disconnessione motore (480 V AC) 18 kA

Qualsiasi FUSIBILE o interruttore elencato da UL, disconnessione motore (600 V AC) 5 kA
Tensione operativa massima UL/CSA:\n\n
Circuito ausiliario 250 V AC/DC

Circuito principale 600 VAC
Classificazione amplificatori UL/CSA:\n\n
32 A
Classificazione cavalli UL/CSA:\n\n
(200 V CA) Trifase 7.5 HP

(208 V CA) Trifase 10 HP

(220 ... 240 V AC) Trifase 10 HP

(440 ... 480 V AC) Trifase 20 HP

(550 ... 600 V AC) Trifase 25 HP
Utilizzo del motore dell'amplificatore a pieno carico:\n\n
(200 V CA) Tre fasi 25.3 A

(208 V CA) Trifase 30,8 A

(220 ... 240 V AC) Trifase 28 A

(440 ... 480 V AC) Trifase 27 A

(550 ... 600 V AC) Trifase 27 A
Amplificatori del rotore bloccati:\n\n
(200 V CA) Trifase 146 A

(208 V CA) Tre fasi 179 A

(220 ... 240 V AC) Trifase 162 A

(440 ... 480 V AC) Trifase 145 A

(550 ... 600 V AC) Trifase 146 A
Classificazione general purpose Ul/CSA:\n\n
(600 V CA) 32 A
Circuito principale di capacità di connessione UL/CSA:\n\n
Flessibile 1/2x 16-8 AWG

Spiaggiato 1/2x 16-8 AWG
Circuito ausiliario di capacità di connessione UL/CSA:\n\n
Flessibile 1/2x 16-14 AWG

Incagliato 1/2x 16-14 AWG
Coppia di serraggio UL/CSA:\n\n
Circuito ausiliario 7 in·lb

Circuito principale 18 in·lb
Classificazione contatti UL/CSA:\n\n
B300

R300
\n\n\n
\n\n

ambientale

\n\n
Temperatura dell'aria ambiente:\n\n
Intorno all'involucro 0 ... +40 °C

Funzionamento -25 ... +70 °C

Operazione offset -25 ... +55 °C

Stoccaggio -50 ... +80 °C
Compensazione della temperatura dell'aria ambiente:\n\n
sì
Altitudine massima di esercizio consentita:\n\n
2000 m
Resistenza agli urti secondo IEC 60068-2-27:\n\n
11 ms Pulse 25g
Resistenza alle vibrazioni secondo IEC 60068-2-6:\n\n
5g / 3 ... 150 Hz
Stato Rohs:\n\n
A seguito della direttiva UE 2011/65/UE
\n\n\n
\n\n

Certificati e dichiarazioni (numero di documento)

\n\n
Certificato ABS:\n\n1SAA963000-0104
Certificato BV:\n\n1SAA963000-0204
Certificato CB:\n\n1SAA963005-2003
Certificato CQC:\n\nCQC2019010307170287
Certificato cUL:\n\ncUL_E137861
Dichiarazione di conformità - CCC:\n\n2020980307003381
Dichiarazione di conformità - CE:\n\n1SAD938522-0060
Dichiarazione di conformità - UKCA:\n\n1SAD938500-1060
Certificato DNV:\n\n1SAA963000-0304
Certificato DNV GL:\n\n1SAA963000-0304
Certificato EAC:\n\n1SAA963000-2701
Informazioni ambientali:\n\n1SAC200050H0009
Certificato GL:\n\n1SAA963000-0402
Istruzioni e manuali:\n\n2CDC131011M6802
Istruzioni e manuali (parte 2):\n\n2CDC131060M0202
Certificato KC:\n\n1SAA963000-1501
Certificato LR:\n\n1SAA963000-0505
Certificato RMRS:\n\n1SAA918000-0704
Informazioni RoHS:\n\n1SAD938517-0060
Curva caratteristica tempo-corrente:\n\n1SAM200505F0015
Certificato UL:\n\nUL_E137861
\n\n\n
\n\n

Informazioni sul contenitore

\n\n
Unità di livello pacchetto 1:\n\n
scatola 1 pezzo
Larghezza livello pacchetto 1:\n\n
92 mm
Profondità/lunghezza livello pacchetto 1:\n\n
102 millimetri
Altezza livello pacchetto 1:\n\n
50 mm
Livello di peso lordo 1 della confezione:\n\n
0,341 kg
Pacchetto EAN di livello 1:\n\n
4013614405648
Unità di livello pacchetto 2:\n\n
cartone 40 pezzi
Larghezza livello pacchetto 2:\n\n
280 mm
Profondità/lunghezza livello pacchetto 2:\n\n
395 mm
Altezza livello pacchetto 2:\n\n
210 mm
Peso lordo del livello del pacchetto 2:\n\n
14.026 kg
Pacchetto EAN di livello 2:\n\n
4013614408908
\n\n\n
\n\n

Classificazioni

\n\n
Codice di classificazione degli oggetti:\n\n
F
ETIM 4:\n\n
EC000074 - Iniettore protettivo motore
ETIM 5:\n\n
EC000074 - Iniettore protettivo motore
ETIM 6:\n\n
EC000074 - Motor ProtectionJunctor
ETIM 7:\n\n
EC000074 - Motor ProtectionJunctor
Classe elettronica:\n\n
V11.0 : 27370401
UNSPSC:\n\n
39121521
Codice categoria granulare IDEA (IGCC):\n\n
Interruttori a circuito >> a 3 poli a 4845 circuiti
Numero elettronico (Finlandia):\n\n
3705878
\n\n\n
\n\n\n
\n\n

accessoristica
