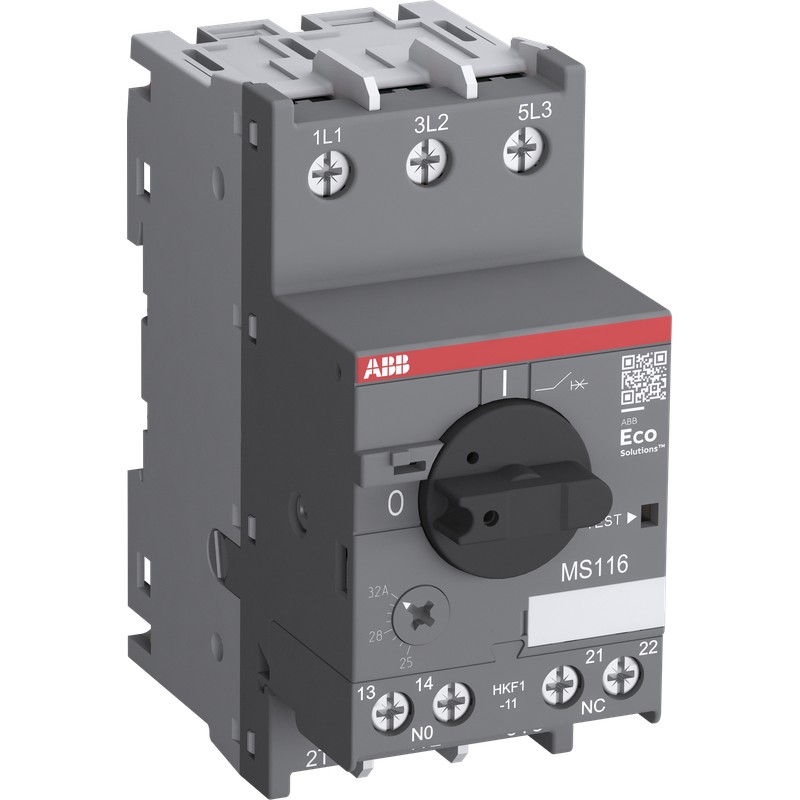

1SAM250005R1015 ABB MS116-32-HKF1-11 Arrancador manual del motor
1SAM250005R1015
ABB
MS116-32-HKF1-11 Arrancador manual del motor
MS116-32-HKF1-11 Manual Motor Starter 25 ... 32 A
Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC131025D0201 |
| Hoja de datos, información técnica (parte 3) | 1SAM200507F0001 |
| 1SAM200507F0002 | |
| 1SAM200507F0003 | |
| 1SAM200508F0001 | |
| 1SAM200508F0002 | |
| 1SAM200508F0003 | |
| Instrucciones y manuales | 2CDC131011M6802 |
| Instrucciones y manuales (parte 2) | 2CDC131060M0202 |
| Curva característica tiempo-corriente | 1SAM200505F0015 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM200420F0001 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Alto del producto | 97.8 mm |
| Largo del product | 85.4 mm |
| Peso del product | 0.326 kg |
| Técnica | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (230 V AC) 10 kA |
| (400 V AC) 10 kA | |
| (440 V AC) 3 kA | |
| (500 V AC) 3 kA | |
| (690 V AC) 2 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (230 V AC) 16 kA |
| (400 V AC) 16 kA | |
| (440 V AC) 15 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 480 A |
| Rango de ajuste | 25 ... 32 A |
| Potencia operativa nominal AC-3 (Pe) | (400 V) Trifásico 15 kW |
| Potencia operativa nominal AC-3e (Pe) | (400 V) Trifásico 15 kW |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de funcionamiento (Ie) | 32 A |
| Corriente nominal de funcionamiento AC-3 (Ie) | 32 A |
| Corriente nominal de funcionamiento AC-3e (Ie) | 32 A |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Main Circuit 60 Hz | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 6 kV |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.9 ... 3.1 W |
| Número de polos | 3P |
| Contactos auxiliares montados | 1 NO, 1 NC |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 32 A |
| Grado de protección | Housing IP20 |
| Main Circuit Terminals IP10 | |
| Grado de contaminación | 3 |
| Durabilidad eléctrica | 50000 cycle |
| Durabilidad mecánica | Nr. Operations 100000 cycle |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 6 mm² |
| Flexible con férula aislada 1/2x 0.75 ... 6 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 2.5 ... 6 mm² | |
| Rígido 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 2.5 ... 6 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 1.5 mm² |
| Flexible con férula aislada 1/2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 1.5 mm² | |
| Rígido 1/2x 1 ... 1.5 mm² | |
| Par de apriete | Auxiliary Circuit 0.8 ... 1.2 N·m |
| Main Circuit 2 N·m | |
| Longitud de pelado del cable | Circuito auxiliar 8 mm |
| Circuito Principal 10 mm | |
| Destornillador recomendado | Pozidriv 2 |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Distancia mínima de montaje | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm | |
| Electrical Conductive Board, Vertical 75 mm | |
| Other Device Same Type, Horizontal 0 mm | |
| Other Device Same Type, Vertical 150 mm | |
| Tipo de actuador | Rotary Handle |
| Indicación de la posición del contacto | ON / OFF |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Técnica UL/CSA | |
| Capacidad de corriente de cortocircuito (SCCR) | Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 18 kA |
| Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 5 kA | |
| Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 18 kA | |
| Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 5 kA | |
| Tensión máxima de funcionamiento UL/CSA | Auxiliary Circuit 250 V AC/DC |
| Main Circuit 600 V AC | |
| Potencia nominal UL/CSA | (200 V AC) Three Phase 7.5 Hp |
| (208 V AC) Three Phase 10 Hp | |
| (220 ... 240 V AC) Three Phase 10 Hp | |
| (440 ... 480 V AC) Three Phase 20 Hp | |
| (550 ... 600 V AC) Three Phase 25 Hp | |
| Amperios a plena carga Uso del motor | (200 V AC) Three Phase 25.3 A |
| (208 V AC) Three Phase 30.8 A | |
| (220 ... 240 V AC) Three Phase 28 A | |
| (440 ... 480 V AC) Three Phase 27 A | |
| (550 ... 600 V AC) Three Phase 27 A | |
| Rotor bloqueado Amperios | (200 V AC) Three Phase 146 A |
| (208 V AC) Three Phase 179 A | |
| (220 ... 240 V AC) Three Phase 162 A | |
| (440 ... 480 V AC) Three Phase 145 A | |
| (550 ... 600 V AC) Three Phase 146 A | |
| Clasificación de uso general UL/CSA | (600 V AC) 32 A |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1/2x 16-8 AWG |
| Varado 1/2x 16-8 AWG | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 16-14 AWG |
| Varado 1/2x 16-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 7 in·lb |
| Main Circuit 18 in·lb | |
| Clasificación de los contactos UL/CSA | B300 |
| R300 | |
| Ambiente | |
| Temperatura ambiente | Around the Enclosure 0 ... +40 °C |
| Funcionamiento -25 ... +70 °C | |
| Operation Compensated -25 ... +55 °C | |
| Almacenamiento -50 ... +80 °C | |
| Compensación de la temperatura del aire ambiente | Sí |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Información sobre RoHS | 1SAA963006-4501 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SAC200331H0001 |
| Declaración Ambiental de Producto - EPD | 1SAC200359H0001 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA963000-4601 |
| Certificado ABS | 1SAA963000-0104 |
| Certificado BV | 1SAA963000-0204 |
| Certificado CB | 1SAA963005-2003 |
| Certificado CCC | 2024010307656673 |
| Certificado CQC | CQC2019010307170287 |
| Declaración de conformidad - CCC | 2020980307003381 |
| Declaración de conformidad - CE | 1SAD101100-3401 |
| Declaración de conformidad - UKCA | 1SAD201100-3401 |
| Certificado DNV | 1SAA963000-0304 |
| Certificado DNV GL | 1SAA963000-0304 |
| Certificado EAC | 1SAA963000-2701 |
| Certificado GL | 1SAA963000-0402 |
| Certificado KC | 1SAA963000-1501 |
| Certificado LR | 1SAA963000-0505 |
| Certificado RMRS | 1SAA918000-0704 |
| Certificado UL | E137861-20001218 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 92 mm |
| Embalaje Nivel 1 Largo | 102 mm |
| Embalaje Nivel 1 Alto | 50 mm |
| Embalaje Nivel 1 Peso | 0.341 kg |
| Embalaje Nivel 1 EAN | 4013614405648 |
| Embalaje Nivel 2 Unidades | cartón 40 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 14.026 kg |
| Nivel de paquete 2 EAN | 4013614408908 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| Clase electrónica | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4845 >> 3 Pole Motor Circuit Protector Circuit Breakers |
| Número E (Finlandia) | 3705878 |
