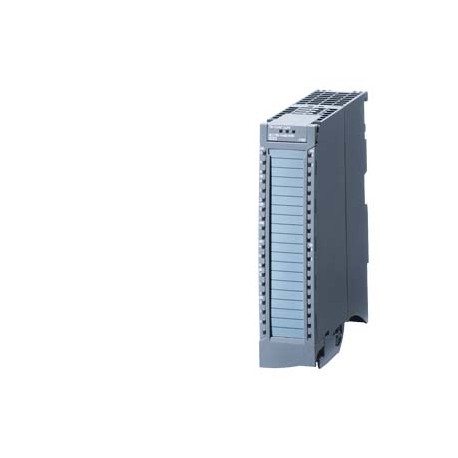

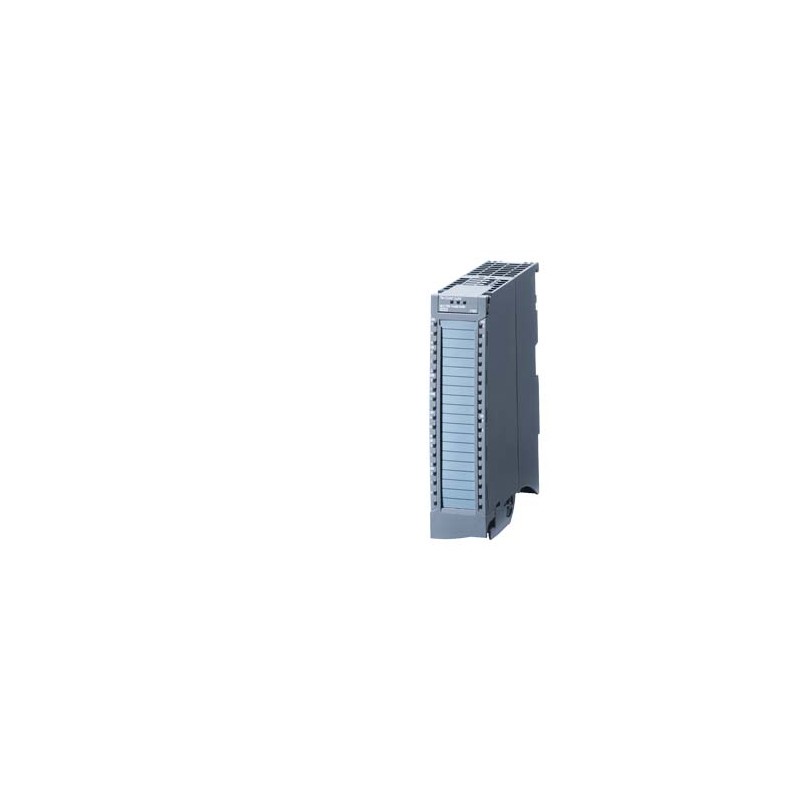

6ES7550-1AA00-0AB0 SIEMENS SIMATIC S7-1500, TM Count 2 x24V unità di conteggio, 2 canali per encoder increme..
6ES7550-1AA00-0AB0
SIEMENS
SIMATIC S7-1500, TM Count 2 x24V unità di conteggio, 2 canali per encoder incrementale 24V oppure encoder a impulsi 3 DI, 2 DQ per canale
AUTOMAZIONE > SIMATIC S7-1500: I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC001422 - modulo funzionale/tecnologico PLC
| Valore | Unità | |
|---|---|---|
| adatto per regolazione pressione (EF003252) | - | |
| adatto per NC (EF003253) | - | |
| adatto per posizionamento monoasse (EF003268) | - | |
| adatto per controllo camma (EF003263) | - | |
| adatto per regolazione monoasse (EF003266) | - | |
| adatto per controllo contornatura (EF003262) | - | |
| adatto per pesatura (EF003249) | - | |
| adatto per regolazione temperatura (EF008344) | - | |
| adatto per CNC (EF003256) | - | |
| adatto per sega volante (EF003264) | - | |
| adatto per regolazione portata (EF003260) | - | |
| adatto per posizionamento multiasse (EF003267) | - | |
| numero di funzioni (EF003244) | - | |
| capacità di ridondanza (EF003156) | false | |
| adatto per conteggio (EF003248) | true | |
| adatto per regolazione saldatura (EF003251) | false | |
| adatto per rilevamento percorso (EF003255) | true | |
| adatto per SSI (EF003254) | false | |
| adatto per rilevamento valore incrementale (EF003258) | true | |
| adatto per rilevamento valore assoluto (EF003259) | - | |
| adatto per misurazione portata (EF003261) | false | |
| adatto per regolazione multiasse (EF003265) | false | |
| adatto per funzioni di sicurezza (EF001597) | false | |
| categoria secondo EN 954-1 (EF006782) | - | |
| SIL secondo IEC 61508 (EF009889) | - | |
| livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
| risorsa corrispondente (Ex ia) (EF004141) | false | |
| risorsa corrispondente (Ex ib) (EF004142) | false | |
| categoria di protezione antideflagrante per gas (EF003997) | ATEX esecuzione antideflagrante per gas, cat. 3G | |
| categoria di protezione antideflagrante per polvere (EF003998) | senza | |
| Larghezza (EF000008) | 35.0 | mm |
| Altezza (EF000040) | 147.0 | mm |
| profondità (EF000049) | 129.0 | mm |
| SIMATIC S7-1500, TM Count 2 x24V unità di conteggio, 2 canali per encoder incrementale 24V oppure encoder a impulsi 3 DI, 2 DQ per canale | ||
| Informazioni generali | ||
| Denominazione del tipo di prodotto | TM Count 2x24V | |
| Versione del firmware | V1.3 | |
| ● Possibile aggiornamento del FW | Sì | |
| Funzione del prodotto | ||
| ● Dati I&M | Sì; I&M0 ... I&M3 | |
| ● Funzionamento con sincronismo di clock | Sì | |
| Engineering con | ||
| ● STEP 7 TIA Portal progettabile/integrato a partire dalla versione | V12 (FW V1.0) ... V15 (FW V1.3) / V12 (FW V1.0), V13 (FW V1.1) | |
| ● PROFIBUS dalla versione GSD/revisione GSD | GSD revisione 5 | |
| ● PROFINET dalla versione GSD/revisione GSD | V2.3 / - | |
| Tipo di montaggio | ||
| Montaggio su guida | Sì; Guida profilata S7-1500 | |
| Tensione di alimentazione | ||
| Tensione di carico L+ | ||
| ● Valore nominale (DC) | 24 V | |
| ● Campo consentito, limite inferiore (DC) | 19,2 V | |
| ● Campo consentito, limite superiore (DC) | 28,8 V | |
| ● Protezione da inversione polarità | Sì | |
| Corrente d'ingresso | ||
| Corrente assorbita, max. | 75 mA; senza carico | |
| Alimentazione del trasduttore | ||
| Numero di uscite | 1; un'alimentazione comune a 24 V per trasduttori per entrambi i canali | |
| Alimentazione dei trasduttori a 24 V | ||
| ● 24 V | Sì; L+ (-0,8 V) | |
| ● Protezione da cortocircuito | Sì | |
| ● Corrente d'uscita, max. | 1 A; Corrente totale di tutti i trasduttori/canali | |
| Potenza | ||
| Prelievo di potenza dal bus backplane | 1,3 W | |
| Potenza dissipata | ||
| Potenza dissipata, tip. | 4 W | |
| Area di indirizzi | ||
| Spazio d'indirizzamento per modulo | ||
| ● Ingressi | 16 byte; per canale | |
| ● Uscite | 12 byte; ogni canale; 4 byte per Motion Control | |
| Ingressi digitali | ||
| Numero di ingressi | 6; 3 per ogni canale | |
| ingressi digitali parametrizzabili | Sì | |
| Caratteristica d'ingresso secondo IEC 61131, Tipo 3 | Sì | |
| Funzioni degli ingressi digitali, parametrizzabili | ||
| ● Avvio/arresto gate | Sì | |
| ● Capture | Sì | |
| ● Sincronizzazione | Sì | |
| ● Ingresso digitale liberamente utilizzabile | Sì | |
| Tensione d'ingresso | ||
| ● Tipo di tensione d'ingresso | DC | |
| ● Valore nominale (DC) | 24 V | |
| ● per segnale "0" | -5 ... +5 V | |
| ● per segnale "1" | +11 ... +30 V | |
| ● Tensione ammessa all'ingresso, min. | -30 V; Protezione da inversione polarità -5 V continuativamente, -30 V per breve tempo | |
| ● Tensione ammessa all'ingresso, max. | 30 V | |
| Corrente d'ingresso | ||
| ● per segnale "1", tip. | 2,5 mA | |
| Ritardo sull'ingresso (con valore nominale della tensione d'ingresso) | ||
| per ingressi standard | ||
| — parametrizzabile | Sì; nessuno / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |
| — da "0" a "1", min. | 6 µs; con parametrizzazione "nessuno" | |
| — da "1" a "0", min. | 6 µs; con parametrizzazione "nessuno" | |
| Per funzioni tecnologiche: | ||
| — parametrizzabile | Sì | |
| Lunghezza cavo | ||
| ● con schermatura, max. | 1 000 m | |
| ● senza schermatura, max. | 600 m | |
| Uscite digitali | ||
| Tipo di uscita digitale | transistor | |
| Numero di uscite | 4; 2 per ogni canale | |
| Uscite digitali, parametrizzabili | Sì | |
| Protezione da cortocircuito | Sì; elettronica / termica | |
| ● Soglia d'intervento, tip. | 1 A | |
| Limitazione dell'extratensione induttiva di apertura su | L+ (-33 V) | |
| Comando di un ingresso digitale | Sì | |
| Funzioni delle uscite digitali, parametrizzabili | ||
| ● Commutazione su valori di confronto | Sì | |
| ● Uscita digitale liberamente utilizzabile | Sì | |
| Potere di interruzione delle uscite | ||
| ● con carico ohmico, max. | 0,5 A; per ogni uscita digitale | |
| ● con carico lampade, max. | 5 W | |
| Campo della resistenza di carico | ||
| ● Limite inferiore | 48 Ω | |
| ● Limite superiore | 12 kΩ | |
| Tensione d'uscita | ||
| ● Tipo della tensione d'uscita | DC | |
| ● per segnale "1", min. | 23,2 V; L+ (-0,8 V) | |
| Corrente d'uscita | ||
| ● per segnale "1" valore nominale | 0,5 A; per ogni uscita digitale | |
| ● per segnale "1" campo consentito, max. | 0,6 A; per ogni uscita digitale | |
| ● per segnale "1" corrente di carico minima | 2 mA | |
| ● per segnale "0" corrente residua, max. | 0,5 mA | |
| Ritardo sull'uscita con carico ohmico | ||
| ● da "0" a "1", max. | 50 µs | |
| ● da "1" a "0", max. | 50 µs | |
| Frequenza di commutazione | ||
| ● con carico ohmico, max. | 10 kHz | |
| ● con carico induttivo, max. | 0,5 Hz; secondo IEC 60947-5-1, DC-13; tenere conto della curva di derating | |
| ● con carico lampade, max. | 10 Hz | |
| Corrente totale delle uscite | ||
| ● Corrente per ogni modulo, max. | 2 A | |
| Lunghezza cavo | ||
| ● con schermatura, max. | 1 000 m | |
| ● senza schermatura, max. | 600 m | |
| Trasduttori | ||
| Trasduttori collegabili | ||
| ● Sensore a 2 fili | Sì | |
| — Corrente di riposo consentita (sensore a 2 fili), max. | 1,5 mA | |
| Segnali di trasduttori incrementali (asimmetrici) | ||
| ● Tensione d'ingresso | 24 V | |
| ● Frequenza d'ingresso, max. | 200 kHz | |
| ● Frequenza di conteggio, max. | 800 kHz; con valorizzazione quadrupla | |
| ● Lunghezza cavo schermato, max. | 600 m; dipendente da frequenza d'ingresso, trasduttore e qualità del cavo; max. 50 m con 200 kHz | |
| ● Filtro di segnale parametrizzabile | Sì | |
| ● Trasduttore incrementale con tracce A/B, sfasate di 90° | Sì | |
| ● Trasduttore incrementale con tracce A/B, sfasate di 90° e traccia di zero | Sì | |
| ● Trasduttore a impulsi | Sì | |
| ● Trasduttore a impulsi con direzione | Sì | |
| ● Trasduttore a impulsi con un segnale a impulso per ogni direzione di conteggio | Sì | |
| Segnale di trasduttore a 24 V | ||
| — Tensione ammessa all'ingresso, min. | -30 V | |
| — Tensione ammessa all'ingresso, max. | 30 V | |
| Fisica dell'interfaccia | ||
| ● Lettura su m/p | Sì | |
| ● Caratteristica d'ingresso secondo IEC 61131, Tipo 3 | Sì | |
| Sincronismo di clock | ||
| Tempo di filtraggio e di elaborazione (TWE), min. | 130 µs | |
| Tempo di ciclo del bus (TDP), min. | 250 µs | |
| Allarmi/diagnostica/informazioni di stato | ||
| Allarmi | ||
| ● Allarme diagnostico | Sì | |
| ● Allarme di processo | Sì | |
| Diagnostica | ||
| ● Sorveglianza della tensione di alimentazione | Sì | |
| ● Rottura conduttore | Sì | |
| ● Cortocircuito | Sì | |
| ● Errore di passaggio A/B con traduttore incrementale | Sì | |
| LED di visualizzazione diagnostica | ||
| ● LED RUN | Sì; LED verde | |
| ● ERROR-LED | Sì; LED rosso | |
| ● MAINT-LED | Sì; LED giallo | |
| ● Sorveglianza della tensione di alimentazione (PWR-LED) | Sì; LED verde | |
| ● Visualizzazione di stato del canale | Sì; LED verde | |
| ● per diagnostica di canale | Sì; LED rosso | |
| ● Visualizzazione di stato conteggio in avanti (verde) | Sì | |
| ● Visualizzazione di stato conteggio indietro (verde) | Sì | |
| Funzioni integrate | ||
| Numero di contatori | 2 | |
| Frequenza di conteggio (contatori), max. | 800 kHz; con valorizzazione quadrupla | |
| Funzioni di conteggio | ||
| ● Impiegabili con TO High_Speed_Counter | Sì | |
| ● Conteggio continuo | Sì | |
| ● Modalità di conteggio parametrizzabile | Sì | |
| ● Gate hardware comandato tramite ingresso digitale | Sì | |
| ● Gate software | Sì | |
| ● Arresto comandato da evento | Sì | |
| ● Sincronizzazione tramite ingresso digitale | Sì | |
| ● Campo di conteggio parametrizzabile | Sì | |
| Comparatore | ||
| — Numero di comparatori | 2; per canale | |
| — Dipendenza dalla direzione | Sì | |
| — Modificabili dal programma applicativo | Sì | |
| Rilevamento di posizione | ||
| ● Rilevamento incrementale | Sì | |
| ● Adatto per S7-1500 Motion Control | Sì | |
| Funzioni di misura | ||
| ● Tempo di misura parametrizzabile | Sì | |
| ● Adattamento dinamico del tempo di misura | Sì | |
| ● Numero di valori di soglia, parametrizzabili | 2 | |
| Campo di misura | ||
| — Misura di frequenza, min. | 0,04 Hz | |
| — Misura di frequenza, max. | 800 kHz | |
| — Misura di durata periodo, min. | 1,25 µs | |
| — Misura di durata periodo, max. | 25 s | |
| Precisione | ||
| — Misura di frequenza | 100 ppm; in dipendenza dell'intervallo di misura e dell'analisi del segnale | |
| — Misura di durata periodo | 100 ppm; in dipendenza dell'intervallo di misura e dell'analisi del segnale | |
| — Misura di velocità | 100 ppm; in dipendenza dell'intervallo di misura e dell'analisi del segnale | |
| Separazione di potenziale | ||
| Separazione di potenziale dei canali | ||
| ● tra i singoli canali | No | |
| ● tra i canali e il bus backplane | Sì | |
| ● Tra i canali e la tensione di carico L+ | No | |
| Isolamento | ||
| Isolamento testato con | DC 707 V (Type Test) | |
| Condizioni ambientali | ||
| Temperatura ambiente in esercizio | ||
| ● Posizione di montaggio orizzontale, min. | 0 °C | |
| ● Posizione di montaggio orizzontale, max. | 60 °C; Considerare il derating con carichi induttivi | |
| ● Posizione di montaggio verticale, min. | 0 °C | |
| ● Posizione di montaggio verticale, max. | 40 °C; Considerare il derating con carichi induttivi | |
| Funzionamento decentrato | ||
| al SIMATIC S7-300 | Sì | |
| al SIMATIC S7-400 | Sì | |
| al SIMATIC S7-1200 | Sì | |
| al SIMATIC S7-1500 | Sì | |
| al master PROFIBUS standard | Sì; da FW V1.1 | |
| al controller PROFINET standard | Sì | |
| Dimensioni | ||
| Larghezza | 35 mm | |
| Altezza | 147 mm | |
| Profondità | 129 mm | |
| Pesi | ||
| Peso, ca. | 250 g | |
| Ultima modifica: | 25/08/2020 | |
| Prodotto | |||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6ES7550-1AA00-0AB0 | ||||||||||||||||||||||||||||||||||||
| Descrizione | SIMATIC S7-1500, TM Count 2 x24V unità di conteggio, 2 canali per encoder incrementale 24V oppure encoder a impulsi 3 DI, 2 DQ per canale | ||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Unità di conteggio TM Count 2x24V | ||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5BT / 219 | ||||||||||||||||||||||||||||||||||||
| Metal Factor | None | ||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 1 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
| Peso netto | 0,384 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | ||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 16,40 x 19,10 x 4,10 | ||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | ||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
| EAN | 4025515080008 | ||||||||||||||||||||||||||||||||||||
| UPC | 887621138790 | ||||||||||||||||||||||||||||||||||||
| Codice doganale | 85389091 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | ST73 | ||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4502 | ||||||||||||||||||||||||||||||||||||
| Group Code | R111 | ||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 25.02.13 | ||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | ||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Classificazioni | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7550-1AA00-0AB0 IT_6ES7550-1AA00-0AB0.pdf | 143 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
