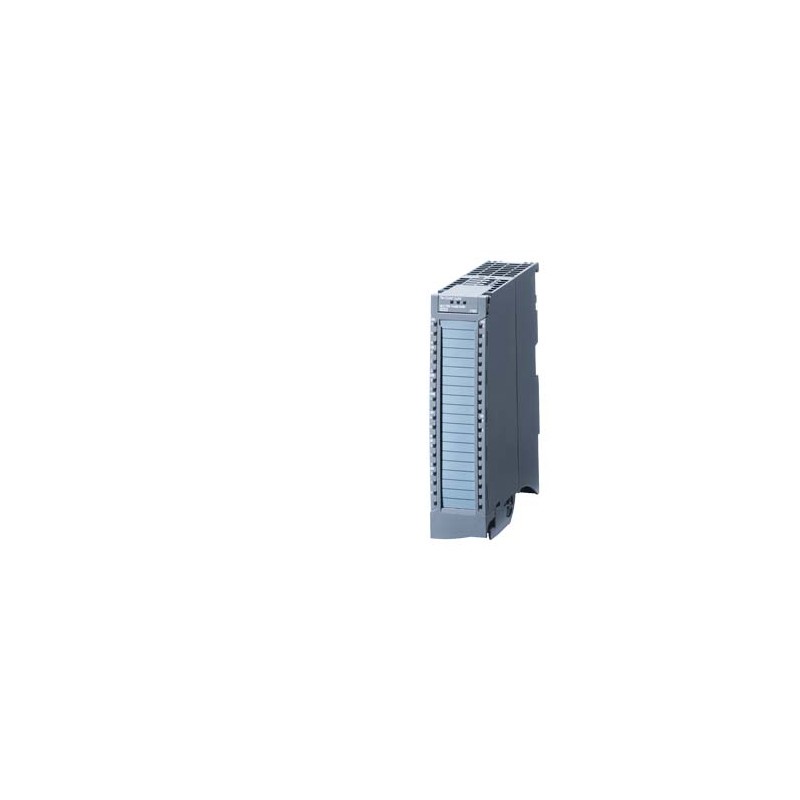

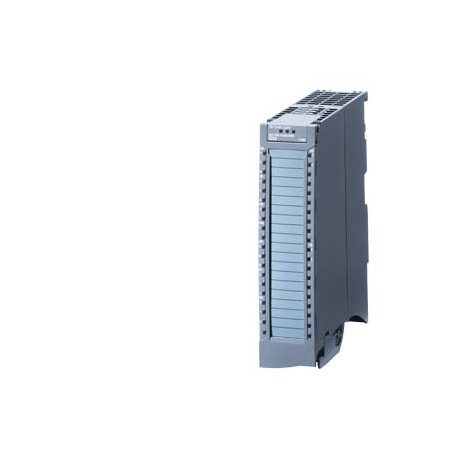

6ES7550-1AA00-0AB0 SIEMENS SIMATIC S7-1500, TM Count 2 x 24V módulo contador, 2 canales para encóder increme..
6ES7550-1AA00-0AB0
SIEMENS
SIMATIC S7-1500, TM Count 2 x 24V módulo contador, 2 canales para encóder incremental de 24V o emisor de impulsos 3 DI, 2 DQ por canal
SIMATIC S7-1500, TM COUNT 2X24V. Tarjeta de contadores, 2 canales para 24V. Encoder incremental o emisor de impulsos 3 entradas digitales: 2 SD por canal
AUTOMATIZACIÓN > SIMATIC S7-1500: Periferia
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC001422 - Módulo de función/tecnología de PLC
| Valor | Unidad | |
|---|---|---|
| Adecuado para control de presión (EF003252) | - | |
| Adecuado para NC (EF003253) | - | |
| Adecuado para posicionamiento de un solo eje (EF003268) | - | |
| Adecuado para control de leva (EF003263) | - | |
| Adecuado para el control de un solo eje (EF003266) | - | |
| Adecuado para el control ferroviario (EF003262) | - | |
| Adecuado para pesar (EF003249) | - | |
| Adecuado para el control de temperatura (EF008344) | - | |
| Adecuado para CNC (EF003256) | - | |
| Adecuado para sierra volante (EF003264) | - | |
| Adecuado para control de flujo (EF003260) | - | |
| Adecuado para posicionamiento multieje (EF003267) | - | |
| Número de funciones (EF003244) | - | |
| Redundancia (EF003156) | false | |
| Adecuado para contar (EF003248) | true | |
| Adecuado para control de soldadura (EF003251) | false | |
| Adecuado para la detección de posición (EF003255) | true | |
| Adecuado para SSI (EF003254) | false | |
| Adecuado para la adquisición de valor incremental (EF003258) | true | |
| Adecuado para la adquisición de valor absoluto (EF003259) | - | |
| Adecuado para la medición de flujo (EF003261) | false | |
| Adecuado para control de ejes múltiples (EF003265) | false | |
| Adecuado para funciones de seguridad (EF001597) | false | |
| Categoría según EN 954-1 (EF006782) | - | |
| SIL según IEC 61508 (EF009889) | - | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
| Equipos asociados (Ex ia) (EF004141) | false | |
| Equipos asociados (Ex ib) (EF004142) | false | |
| Categoría de protección contra explosiones para gas (EF003997) | Protección Ex para gas ATEX, Cat. 3 | |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno | |
| Anchura (EF000008) | 35.0 | mm |
| Altura (EF000040) | 147.0 | mm |
| Profundidad (EF000049) | 129.0 | mm |
| SIMATIC S7-1500, TM Count 2 x 24V módulo contador, 2 canales para encóder incremental de 24V o emisor de impulsos 3 DI, 2 DQ por canal | ||
| Información general | ||
| Designación del tipo de producto | TM Count 2x24V | |
| Versión de firmware | V1.3 | |
| ● Es posible actualizar el FW. | Sí | |
| Función del producto | ||
| ● Datos de I&M | Sí; I&M0 a I&M3 | |
| ● Modo isócrono | Sí | |
| Ingeniería con | ||
| ● STEP 7 TIA Portal configurable/integrado desde versión | V12 (FW V1.0) ... V15 (FW V1.3) / V12 (FW V1.0), V13 (FW V1.1) | |
| ● PROFIBUS, versión GSD/revisión GSD o sup. | GSD revisión 5 | |
| ● PROFINET, versión GSD/revisión GSD o sup. | V2.3 / - | |
| Diseño/montaje | ||
| Montaje en perfil | Sí; Perfil soporte S7-1500 | |
| Tensión de alimentación | ||
| Tensión de carga L+ | ||
| ● Valor nominal (DC) | 24 V | |
| ● Rango admisible, límite inferior (DC) | 19,2 V | |
| ● Rango admisible, límite superior (DC) | 28,8 V | |
| ● Protección contra inversión de polaridad | Sí | |
| Intensidad de entrada | ||
| Consumo, máx. | 75 mA; sin carga | |
| Alimentación de sensores | ||
| Número de salidas | 1; alimentación de los sensores con 24 V común para ambos canales | |
| Alimentación de sensores 24 V | ||
| ● 24 V | Sí; L+ (-0,8 V) | |
| ● Protección contra cortocircuito | Sí | |
| ● Intensidad de salida, máx. | 1 A; Intensidad total de todos encóders/canales | |
| Potencia | ||
| Potencia tomada del bus de fondo | 1,3 W | |
| Pérdidas | ||
| Pérdidas, típ. | 4 W | |
| Área de direcciones | ||
| Espacio de direcciones por módulo | ||
| ● Entradas | 16 byte; por canal | |
| ● Salidas | 12 byte; por canal; 4 bytes con Motion Control | |
| Entradas digitales | ||
| Nº de entradas digitales | 6; 3 por canal | |
| entradas digitales parametrizables | Sí | |
| Característica de entrada según IEC 61131, tipo 3 | Sí | |
| Funciones de entradas digitales, parametrizables | ||
| ● Puerta Start/Stop | Sí | |
| ● Captura | Sí | |
| ● Sincronización | Sí | |
| ● Entrada digital configurable | Sí | |
| Tensión de entrada | ||
| ● Tipo de tensión de entrada | DC | |
| ● Valor nominal (DC) | 24 V | |
| ● para señal "0" | -5 ... +5 V | |
| ● para señal "1" | +11 a +30 V | |
| ● Tensión admisible a la entrada, mín. | -30 V; -5 V permanentemente, -30 V brevemente, prot. inversión de polaridad | |
| ● Tensión admisible a la entrada, máx. | 30 V | |
| Intensidad de entrada | ||
| ● para señal "1", típ. | 2,5 mA | |
| Retardo a la entrada (a tensión nominal de entrada) | ||
| para entradas estándar | ||
| — parametrizable | Sí; ninguna / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |
| — en transición "0" a "1", máx. | 6 µs; Con parametrización "ninguna" | |
| — en transición "1" a "0", mín. | 6 µs; Con parametrización "ninguna" | |
| para funciones tecnológicas | ||
| — parametrizable | Sí | |
| Longitud del cable | ||
| ● apantallado, máx. | 1 000 m | |
| ● no apantallado, máx. | 600 m | |
| Salidas digitales | ||
| Tipo de salida digital | Transistor | |
| Número de salidas | 4; 2 por canal | |
| Salidas digitales parametrizables | Sí | |
| Protección contra cortocircuito | Sí; electrónica/térmica | |
| ● Umbral de respuesta, típ. | 1 A | |
| Limitación de la sobretensión inductiva de corte a | L+ (-33 V) | |
| Ataque de una entrada digital | Sí | |
| Funciones de salidas digitales, parametrizables | ||
| ● Conmutar al alcanzar valores de comparación | Sí | |
| ● Salida digital configurable | Sí | |
| Poder de corte de las salidas | ||
| ● con carga resistiva, máx. | 0,5 A; por salida digital | |
| ● con carga tipo lámpara, máx. | 5 W | |
| Rango de resistencia de carga | ||
| ● Límite inferior | 48 Ω | |
| ● Límite superior | 12 kΩ | |
| Tensión de salida | ||
| ● Tipo de tensión de salida | DC | |
| ● para señal "1", mín. | 23,2 V; L+ (-0,8 V) | |
| Intensidad de salida | ||
| ● para señal "1" valor nominal | 0,5 A; por salida digital | |
| ● para señal "1" rango admisible, máx. | 0,6 A; por salida digital | |
| ● para señal "1" intensidad de carga mínima | 2 mA | |
| ● para señal "0" intensidad residual, máx. | 0,5 mA | |
| Retardo a la salida con carga resistiva | ||
| ● "0" a "1", máx. | 50 µs | |
| ● "1" a "0", máx. | 50 µs | |
| Frecuencia de conmutación | ||
| ● con carga resistiva, máx. | 10 kHz | |
| ● con carga inductiva, máx. | 0,5 Hz; según IEC 60947-5-1, DC-13; observar la curva de derating | |
| ● con carga tipo lámpara, máx. | 10 Hz | |
| Corriente total de salidas | ||
| ● Intensidad por módulo, máx. | 2 A | |
| Longitud del cable | ||
| ● apantallado, máx. | 1 000 m | |
| ● no apantallado, máx. | 600 m | |
| Sensor | ||
| Sensores compatibles | ||
| ● Sensor a 2 hilos | Sí | |
| — Intensidad permitida en reposo (sensor a 2 hilos), máx. | 1,5 mA | |
| Señales de encóder, incremental (sin invertidas) | ||
| ● Tensión de entrada | 24 V | |
| ● Frecuencia de entrada, máx. | 200 kHz | |
| ● Frecuencia de contaje máx. | 800 kHz; Con evaluación cuádruple | |
| ● Longitud del cable apantallado, máx. | 600 m; En función de la frecuencia de entrada, del encóder y de la calidad del cable; máx. 50 m a 200 kHz | |
| ● Filtro de señales parametrizable | Sí | |
| ● Encóder incremental con pistas A/B desfasadas 90° | Sí | |
| ● Encóder incremental con pistas A/B desfasadas 90° y pista cero | Sí | |
| ● Generador de impulsos | Sí | |
| ● Generador de impulsos con sentido | Sí | |
| ● Generador de impulsos con una señal de impulso por sentido de contaje | Sí | |
| Señal de encóder 24 V | ||
| — Tensión admisible a la entrada, mín. | -30 V | |
| — Tensión admisible a la entrada, máx. | 30 V | |
| Física de la interfaz | ||
| ● Fuente/sumidero (M/P) | Sí | |
| ● Característica de entrada según IEC 61131, tipo 3 | Sí | |
| Modo isócrono | ||
| Tiempo de filtro y procesado (TWE), mín. | 130 µs | |
| Tiempo de ciclo (TDP), mín. | 250 µs | |
| Alarmas/diagnósticos/información de estado | ||
| Alarmas | ||
| ● Alarma de diagnóstico | Sí | |
| ● Alarma de proceso | Sí | |
| Diagnósticos | ||
| ● Vigilancia de la tensión de alimentación | Sí | |
| ● Rotura de hilo | Sí | |
| ● Cortocircuito | Sí | |
| ● Error de transición A/B en encóders incrementales | Sí | |
| LED señalizador de diagnóstico | ||
| ● LED RUN | Sí; LED verde | |
| ● LED ERROR | Sí; LED rojo | |
| ● LED MAINT | Sí; LED amarillo | |
| ● Vigilancia de la tensión de alimentación (LED PWR) | Sí; LED verde | |
| ● Indicador de estado de canal | Sí; LED verde | |
| ● para diagnóstico de canales | Sí; LED rojo | |
| ● Señalizador de estado contaje adelante (verde) | Sí | |
| ● Señalizador de estado contaje atrás (verde) | Sí | |
| Funciones integradas | ||
| Nº de contadores | 2 | |
| Frecuencia de contaje (contadores), máx. | 800 kHz; Con evaluación cuádruple | |
| Funciones de contaje | ||
| ● Aplicable con TO High_Speed_Counter | Sí | |
| ● Contaje sinfín | Sí | |
| ● Comportamiento de contaje, parametrizable. | Sí | |
| ● Puerta hardware vía entrada digital | Sí | |
| ● Puerta software | Sí | |
| ● Stop controlado por evento | Sí | |
| ● Sincronización vía entrada digital | Sí | |
| ● Rango de contaje parametrizable. | Sí | |
| Comparadores | ||
| — Nº de comparadores | 2; por canal | |
| — Dependencia del sentido | Sí | |
| — Modificable desde el programa de usuario | Sí | |
| Detección de posición | ||
| ● Detección incremental | Sí | |
| ● Apto para S7-1500 Motion Control | Sí | |
| Funciones de medida | ||
| ● Tiempo de medida parametrizable | Sí | |
| ● Adaptación dinámica del tiempo de medida | Sí | |
| ● Número de umbrales, parametrizable | 2 | |
| Rango de medida | ||
| — Medida de frecuencia, mín. | 0,04 Hz | |
| — Medida de frecuencia, máx. | 800 kHz | |
| — Medida de duración del período, mín. | 1,25 µs | |
| — Medida de duración del período, máx. | 25 s | |
| Precisión | ||
| — Medida de frecuencia | 100 ppm; en función del intervalo de medición y de la evaluación de señales | |
| — Medida de duración del período | 100 ppm; en función del intervalo de medición y de la evaluación de señales | |
| — Medida de velocidad | 100 ppm; en función del intervalo de medición y de la evaluación de señales | |
| Aislamiento galvánico | ||
| Aislamiento galvánico de canales | ||
| ● entre los canales | No | |
| ● entre los canales y bus de fondo | Sí | |
| ● entre los canales y la tensión de carga L+ | No | |
| Aislamiento | ||
| Aislamiento ensayado con | 707 V DC (Type Test) | |
| Condiciones ambientales | ||
| Temperatura ambiente en servicio | ||
| ● Posición de montaje horizontal, mín. | 0 °C | |
| ● Posición de montaje horizontal, máx. | 60 °C; Tener en cuenta el derating con cargas inductivas | |
| ● Posición de montaje vertical, mín. | 0 °C | |
| ● Posición de montaje vertical, máx. | 40 °C; Tener en cuenta el derating con cargas inductivas | |
| Operación descentralizada | ||
| En SIMATIC S7-300 | Sí | |
| En SIMATIC S7-400 | Sí | |
| En SIMATIC S7-1200 | Sí | |
| En SIMATIC S7-1500 | Sí | |
| En maestro PROFIBUS estándar | Sí; FW V1.1 o superior | |
| En controlador PROFINET estándar | Sí | |
| Dimensiones | ||
| Ancho | 35 mm | |
| Altura | 147 mm | |
| Profundidad | 129 mm | |
| Pesos | ||
| Peso, aprox. | 250 g | |
| Última modificación: | 25/08/2020 | |
| Producto | |||||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6ES7550-1AA00-0AB0 | ||||||||||||||||||||||||||||||||||||
| Descripción de producto | SIMATIC S7-1500, TM Count 2 x 24V módulo contador, 2 canales para encóder incremental de 24V o emisor de impulsos 3 DI, 2 DQ por canal | ||||||||||||||||||||||||||||||||||||
| Familia de producto | Módulo contador TM Count 2x24V | ||||||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | ||||||||||||||||||||||||||||||||||||
| Datos de precio | |||||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 37H / 219 | ||||||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | ||||||||||||||||||||||||||||||||||||
| Información de entrega | |||||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Hora de entrega | 1 Día/Días | ||||||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,384 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | ||||||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 16,40 x 19,10 x 4,10 | ||||||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | ||||||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | ||||||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | ||||||||||||||||||||||||||||||||||||
| Información adicional del producto | |||||||||||||||||||||||||||||||||||||
| EAN | 4025515080008 | ||||||||||||||||||||||||||||||||||||
| UPC | 887621138790 | ||||||||||||||||||||||||||||||||||||
| Commodity code | 85389091 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | ST73 | ||||||||||||||||||||||||||||||||||||
| Grupo de productos | 4502 | ||||||||||||||||||||||||||||||||||||
| Group Code | R111 | ||||||||||||||||||||||||||||||||||||
| País de origen | Alemania | ||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 25/02/13 | ||||||||||||||||||||||||||||||||||||
| Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | ||||||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Clasificaciones | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7550-1AA00-0AB0 ES_6ES7550-1AA00-0AB0.pdf | 144 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
