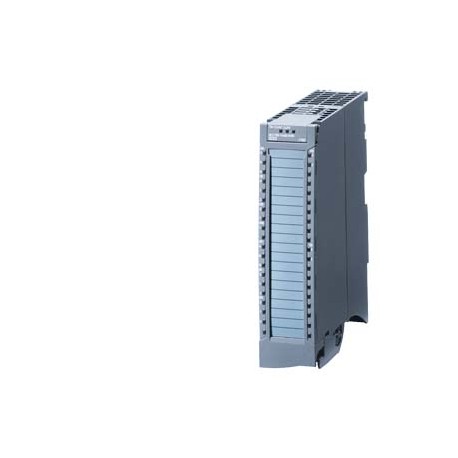

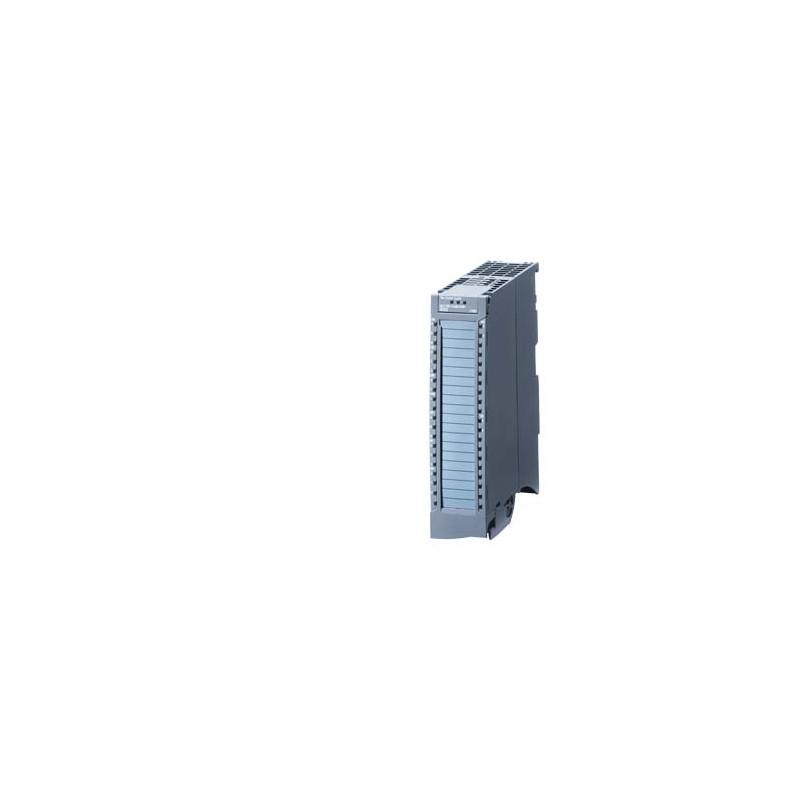

6ES7550-1AA00-0AB0 SIEMENS SIMATIC S7-1500, TM Count 2x24V module de comptage, 2 voies pour codeur incrément..
6ES7550-1AA00-0AB0
SIEMENS
SIMATIC S7-1500, TM Count 2x24V module de comptage, 2 voies pour codeur incrémental 24V ou générateur d'impulsions 3 entrées TOR, 2 DQ par voie
AUTOMATISATION > SIMATIC S7-1500: E / S
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC001422 - Module fonctionnel / technologique
| Valeur | Unité | |
|---|---|---|
| adapté à la régulation de la pression (EF003252) | - | |
| adapté à NC (EF003253) | - | |
| adapté au positionnement mono-axe (EF003268) | - | |
| adapté à la commande de cames (EF003263) | - | |
| adapté à la régulation mono-axe (EF003266) | - | |
| adapté à la commande de trajectoire (EF003262) | - | |
| adapté au pesage (EF003249) | - | |
| adapté à la régulation de température (EF008344) | - | |
| adapté à CNC (EF003256) | - | |
| adapté au sciage à la volée (EF003264) | - | |
| adapté à la régulation du débit (EF003260) | - | |
| adapté au positionnement multi-axes (EF003267) | - | |
| nombre de fonctions (EF003244) | - | |
| capacité de redondance (EF003156) | false | |
| permet le comptage (EF003248) | true | |
| adapté à la régulation de soudure (EF003251) | false | |
| adapté à la mesure du déplacement (EF003255) | true | |
| adapté à SSI (EF003254) | false | |
| adapté à la détection de valeurs incrémentales (EF003258) | true | |
| adapté à la détection de valeurs absolues (EF003259) | - | |
| adapté à la mesure du débit (EF003261) | false | |
| adapté à la régulation multi-axes (EF003265) | false | |
| adapté aux fonctions de sécurité (EF001597) | false | |
| catégorie selon EN 954-1 (EF006782) | - | |
| SIL conformément à IEC 61508 (EF009889) | - | |
| niveau de performance selon EN ISO 13849-1 (EF007399) | - | |
| matériel associé (Ex ia) (EF004141) | false | |
| matériel associé (Ex ib) (EF004142) | false | |
| catégorie de protection contre les explosions pour le gaz (EF003997) | protection contre les explosions de gaz ATEX, cat.3G | |
| catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
| largeur (EF000008) | 35.0 | mm |
| hauteur (EF000040) | 147.0 | mm |
| profondeur (EF000049) | 129.0 | mm |
| SIMATIC S7-1500, TM Count 2x24V module de comptage, 2 voies pour codeur incrémental 24V ou générateur d'impulsions 3 entrées TOR, 2 DQ par voie | ||
| Informations générales | ||
| Désignation du type de produit | TM Count 2x24V | |
| Version du firmware | V1.3 | |
| ● Mise à jour du firmware possible | Oui | |
| Fonction du produit | ||
| ● Données I&M | Oui; I&M0 á I&M3 | |
| ● Mode synchrone | Oui | |
| Ingénierie avec | ||
| ● STEP 7 TIA Portal configurable/intégré à partir de la version | V12 (FW V1.0) ... V15 (FW V1.3) / V12 (FW V1.0), V13 (FW V1.1) | |
| ● PROFIBUS à partir de la version/révision GSD | GSD Révision 5 | |
| ● PROFINET à partir de la version/révision GSD | V2.3 / - | |
| Type de configuration/Fixation | ||
| Montage sur rail | Oui; Rail profilé S7-1500 | |
| Tension d'alimentation | ||
| Tension de charge L+ | ||
| ● Valeur nominale (CC) | 24 V | |
| ● Plage admissible, limite inférieure (CC) | 19,2 V | |
| ● Plage admissible, limite supérieure (CC) | 28,8 V | |
| ● Protection contre l'inversion de polarité | Oui | |
| Courant d'entrée | ||
| Consommation, maxi | 75 mA; sans charge | |
| Alimentation des capteurs | ||
| Nombre de sorties | 1; une alimentation de capteurs 24 V commune pour les deux canaux | |
| Alimentation des capteurs 24 V | ||
| ● 24 V | Oui; L+ (-0,8 V) | |
| ● Protection contre les courts-circuits | Oui | |
| ● Courant de sortie, maxi | 1 A; Somme de courant de tous les capteurs/voies | |
| Puissance | ||
| Appel de puissance du bus de fond de panier | 1,3 W | |
| Puissance dissipée | ||
| Puissance dissipée, typ. | 4 W | |
| Plage d'adresses | ||
| Espace d'adresses par module | ||
| ● Entrées | 16 byte; par voie | |
| ● Sorties | 12 byte; par canal, 4 octets pour Motion Control | |
| Entrées TOR | ||
| Nombre d'entrées TOR | 6; 3 par voie | |
| entrées TOR, paramétrables | Oui | |
| Caractéristique d'entrée selon CEI 61131, type 3 | Oui | |
| Fonctions entrées TOR, paramétrables | ||
| ● Start/Stop porte | Oui | |
| ● Capture | Oui | |
| ● Synchronisation | Oui | |
| ● entrée TOR librement configurable | Oui | |
| Tension d'entrée | ||
| ● Type de tension d'entrée | CC | |
| ● Valeur nominale (CC) | 24 V | |
| ● pour état log. "0" | -5 ... +5 V | |
| ● pour état log. "1" | +11 à +30 V | |
| ● tension admissible à l'entrée, min. | -30 V; -5 V permanent, -30 V protection inversion polarité courte durée | |
| ● tension admissible à l'entrée, max. | 30 V | |
| Courant d'entrée | ||
| ● pour état log. "1", typ. | 2,5 mA | |
| Retard d'entrée (pour valeur nominale de la tension d'entrée) | ||
| pour entrées standard | ||
| — paramétrable | Oui; aucun / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |
| — pour "0" vers "1", mini | 6 µs; pour paramétrage "aucun" | |
| — pour "1" vers "0", mini | 6 µs; pour paramétrage "aucun" | |
| pour fonctions technologiques | ||
| — paramétrable | Oui | |
| Longueur de câble | ||
| ● blindé, maxi | 1 000 m | |
| ● non blindé, max. | 600 m | |
| Sorties TOR | ||
| Type de sortie TOR | Transistor | |
| Nombre de sorties TOR | 4; 2 par voie | |
| sorties TOR, paramétrables | Oui | |
| Protection contre les courts-circuits | Oui; électronique / thermique | |
| ● Seuil de réponse, typ. | 1 A | |
| Limitation de la tension de coupure inductive à | L+ (-33 V) | |
| Activation d'une entrée TOR | Oui | |
| Fonctions sorties TOR, paramétrables | ||
| ● Commutation sur valeur de comparaison | Oui | |
| ● sortie TOR librement configurable | Oui | |
| Pouvoir de coupure des sorties | ||
| ● pour charge résistive, max. | 0,5 A; par sortie TOR | |
| ● pour charge de lampes, maxi | 5 W | |
| Plage de résistance de charge | ||
| ● Limite inférieure | 48 Ω | |
| ● Limite supérieure | 12 kΩ | |
| Tension de sortie | ||
| ● Type de tension de sortie | CC | |
| ● pour état log. "1", mini | 23,2 V; L+ (-0,8 V) | |
| Courant de sortie | ||
| ● pour état log. "1" valeur nominale | 0,5 A; par sortie TOR | |
| ● pour état log. "1" plage admissible, maxi | 0,6 A; par sortie TOR | |
| ● pour état log. "1" courant de charge minimal | 2 mA | |
| ● pour état log. "0" courant résiduel, maxi | 0,5 mA | |
| Temps de retard de sortie pour charge ohmique | ||
| ● pour "0" vers "1", maxi | 50 µs | |
| ● pour "1" vers "0", max. | 50 µs | |
| Fréquence de commutation | ||
| ● pour charge résistive, max. | 10 kHz | |
| ● pour charge inductive, maxi | 0,5 Hz; selon CEI 60947-5-1, DC-13 ; tenir compte de la courbe de déclassement | |
| ● pour charge de lampes, maxi | 10 Hz | |
| Courant total des sorties | ||
| ● Courant max. par module | 2 A | |
| Longueur de câble | ||
| ● blindé, maxi | 1 000 m | |
| ● non blindé, max. | 600 m | |
| Capteurs | ||
| Capteurs raccordables | ||
| ● Détecteur 2 fils | Oui | |
| — Courant de repos admis (détecteur 2 fils), max. | 1,5 mA | |
| Signaux de capteurs, codeurs incrémental (sans signaux inversés) | ||
| ● Tension d'entrée | 24 V | |
| ● Fréquence d'entrée, maxi | 200 kHz | |
| ● Fréquence de comptage, max. | 800 kHz; pour évaluation quadruple | |
| ● Longueur de câble blindé, maxi | 600 m; pour 200 KHz ; en fonction de la fréquence d'entrée, du codeur et de la qualité du câble ; max. 50 m à 200 kHz | |
| ● Filtre de signal, paramétrable | Oui | |
| ● Codeur incrémental avec pistes A/B, phases à 90° | Oui | |
| ● Codeur incrémental avec pistes A/B, phases à 90° et voie zéro | Oui | |
| ● Capteur à impulsions | Oui | |
| ● Capteur à impulsion directionnel | Oui | |
| ● Capteur à impulsion avec signal pulsé dans chaque direction | Oui | |
| Signal de capteur 24 V | ||
| — tension admissible à l'entrée, min. | -30 V | |
| — tension admissible à l'entrée, max. | 30 V | |
| Réalisation physique de l'interface | ||
| ● Type M/P | Oui | |
| ● Caractéristique d'entrée selon CEI 61131, type 3 | Oui | |
| Mode synchrone | ||
| Temps de filtrage et de traitement (TWE), min. | 130 µs | |
| Temps de cycle du bus (TDP), min. | 250 µs | |
| Alarmes/diagnostic/information d'état | ||
| Alarmes | ||
| ● Alarme de diagnostic | Oui | |
| ● Alarme process | Oui | |
| Diagnostics | ||
| ● Surveillance de la tension d'alimentation | Oui | |
| ● Rupture de fil | Oui | |
| ● Court-circuit | Oui | |
| ● Défaut de passage A/B pour codeur incrémental | Oui | |
| Signalisation de diagnostic par LED | ||
| ● LED RUN | Oui; LED verte | |
| ● LED ERROR | Oui; LED rouge | |
| ● LED MAINT | Oui; LED jaune | |
| ● Surveillance de la tension d'alimentation (LED PWR) | Oui; LED verte | |
| ● Affichage de l'état de la voie | Oui; LED verte | |
| ● pour diagnostic de la voie | Oui; LED rouge | |
| ● Signalisation d'état Comptage (verte) | Oui | |
| ● Signalisation d'état Décomptage (verte) | Oui | |
| Fonctions intégrées | ||
| Nombre de compteurs | 2 | |
| Fréquence de comptage (compteurs), maxi | 800 kHz; pour évaluation quadruple | |
| Fonctions de comptage | ||
| ● utilisable avec TO High_Speed_Counter | Oui | |
| ● Comptage sans fin | Oui | |
| ● Comportement de comptage paramétrable. | Oui | |
| ● Porte matérielle via entrée TOR | Oui | |
| ● Porte logicielle | Oui | |
| ● Arrêt déclenché par événement | Oui | |
| ● Synchronisation via entrée TOR | Oui | |
| ● Plage de comptage, paramétrable | Oui | |
| Comparateur | ||
| — Nombre de comparateurs | 2; par voie | |
| — Dépendance de la direction | Oui | |
| — modifiable depuis le programme utilisateur | Oui | |
| Saisie de position | ||
| ● Saisie incrémentale | Oui | |
| ● convient à S7-1500 Motion Control | Oui | |
| Fonctions de mesure | ||
| ● Temps de mesure, paramétrable | Oui | |
| ● Adaptation dynamique du temps de mesure | Oui | |
| ● Nombre de seuils, paramétrable | 2 | |
| Etendue de mesure | ||
| — Mesure de fréquence, min. | 0,04 Hz | |
| — Mesure de fréquence, max. | 800 kHz | |
| — Mesure de durée de période, min. | 1,25 µs | |
| — Mesure de durée de période, max. | 25 s | |
| Précision | ||
| — Mesure de fréquence | 100 ppm ; en fonction du signal de mesure et de l'évaluation du signal | |
| — Mesure de durée de période | 100 ppm ; en fonction du signal de mesure et de l'évaluation du signal | |
| — Mesure de vitesse | 100 ppm ; en fonction du signal de mesure et de l'évaluation du signal | |
| Séparation galvanique | ||
| Séparation galvanique des canaux | ||
| ● entre les voies | Non | |
| ● entre voies et bus interne | Oui | |
| ● entre les voies et la tension de charge L+ | Non | |
| Isolation | ||
| Isolation vérifiée avec | 707 V CC (type Test) | |
| Conditions ambiantes | ||
| Température ambiante en service | ||
| ● Montage horizontal, mini | 0 °C | |
| ● Montage horizontal, maxi | 60 °C; Tenir compte du déclassement pour les charges inductives | |
| ● Montage vertical, mini | 0 °C | |
| ● Montage vertical, maxi | 40 °C; Tenir compte du déclassement pour les charges inductives | |
| Mode décentralisé | ||
| vers SIMATIC S7-300 | Oui | |
| vers SIMATIC S7-400 | Oui | |
| vers SIMATIC S7-1200 | Oui | |
| vers SIMATIC S7-1500 | Oui | |
| vers maître standard PROFIBUS | Oui; À partir du firmware V1.1 | |
| vers contrôleur standard PROFINET | Oui | |
| Dimensions | ||
| Largeur | 35 mm | |
| Hauteur | 147 mm | |
| Profondeur | 129 mm | |
| Poids | ||
| Poids approx. | 250 g | |
| dernière modification : | 24-08-2020 | |
| Produit | |||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6ES7550-1AA00-0AB0 | ||||||||||||||||||||||||||||||||||||
| Description d'article | SIMATIC S7-1500, TM Count 2x24V module de comptage, 2 voies pour codeur incrémental 24V ou générateur d'impulsions 3 entrées TOR, 2 DQ par voie | ||||||||||||||||||||||||||||||||||||
| Famille de produit | Module de comptage TM Count 2x24V | ||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Données Prix | |||||||||||||||||||||||||||||||||||||
| Groupe de prix | 219 | ||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | ||||||||||||||||||||||||||||||||||||
| Informations Livraison | |||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 1 Jour(s) | ||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.384 kg | ||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | ||||||||||||||||||||||||||||||||||||
| Dimension emballage | 16.40 x 19.10 x 4.10 | ||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | ||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | ||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | ||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | |||||||||||||||||||||||||||||||||||||
| EAN | 4025515080008 | ||||||||||||||||||||||||||||||||||||
| UPC | 887621138790 | ||||||||||||||||||||||||||||||||||||
| N° d'Export | 85389091 | ||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | ST73 | ||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4502 | ||||||||||||||||||||||||||||||||||||
| Group Code | R111 | ||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | ||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 25.02.2013 | ||||||||||||||||||||||||||||||||||||
| Classe de produit | A: problem-free, re-useable at short notice | ||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | ||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||||||||||||||||||||||||||||||||||||
| Classification | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7550-1AA00-0AB0 FR_6ES7550-1AA00-0AB0.pdf | 144 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
