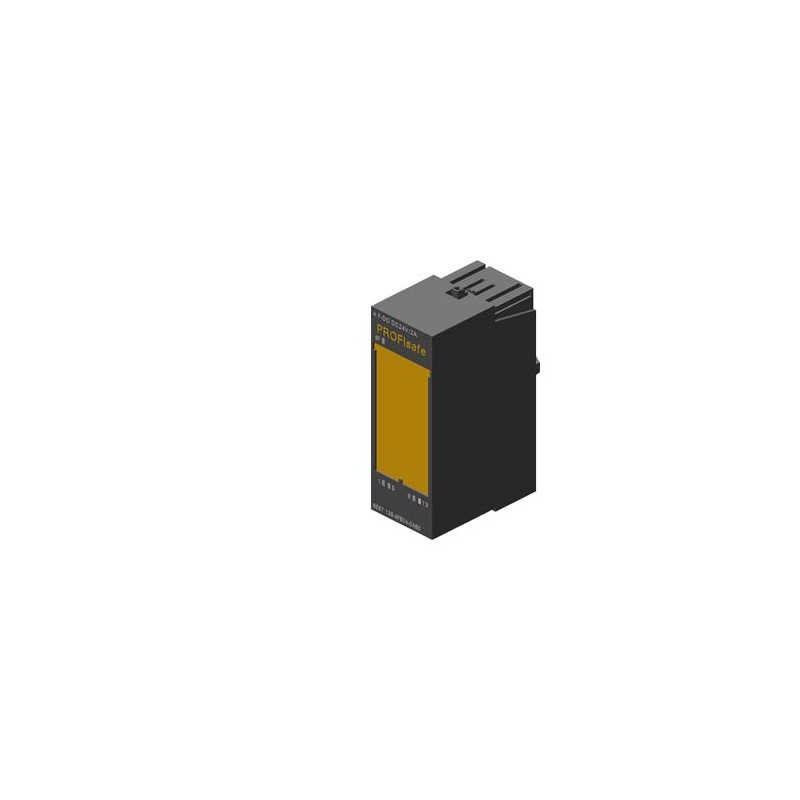

6AG1138-4FB04-2AB0 SIEMENS SIPLUS ET 200S F-DO 24V PROFIsafe, -25 ... +60 °C, con Conformal Coating based on.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1138-4FB04-2AB0 SIEMENS SIPLUS ET 200S F-DO 24V PROFIsafe, -25 ... +60 °C, con Conformal Coating based on..

6AG1138-4FB04-2AB0

SIEMENS

SIPLUS ET 200S F-DO 24V PROFIsafe, -25 ... +60 °C, con Conformal Coating based on 6ES7138-4FB04-0AB0 . modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, largh. costr. 30 mm fino a categoria 4 (EN 954-1)/ SIL3 (IEC 61508)/PLE (ISO 13849), anche utilizzabile in configurazione PROFINET con IM 151-3 HF

SIPLUS ET200S F-DO 24V PROFISAFE -25 ... +60 ° C con rivestimento formate sulla base del 6ES7138-4FB04-0AB0 . Modulo elettronico P. ET200S, 4 F-DO PROFISAFE, DC 24V/2A, 30 mm di larghezza, fino alla categoria 4 (EN954-1) / SIL3 (IEC61508) / PLe (ISO13849), anche utilizzabile in configurazione PROFINET con IM151-3 HF

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
tensione di alimentazione per AC 50 Hz (EF007532) -V
tensione di alimentazione per AC 60 Hz (EF007533) -V
tensione di alimentazione per DC (EF007534) ['20.4', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 0
numero di uscite digitali (EF001993) 4
ingressi digitali configurabili (EF008516) -
uscite digitali configurabili (EF008520) true
corrente d’entrata per segnale 1 (EF001428) -mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) -
tipo di uscita digitale (EF003601) altri
corrente d’uscita (EF003202) 2.0A
tensione ammessa nell’uscita (EF007553) ['20.4', '28.8']V
tipo di tensione d’uscita (EF008222) DC
protezione da corto circuito, uscite presenti (EF003203) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) true
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) true
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) true
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
esecuzione del collegamento elettrico (EF003961) raccordo a vite/molla
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) true
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) true
categoria secondo EN 954-1 (EF006782) 4
SIL secondo IEC 61508 (EF009889) 3
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 30.0mm
Altezza (EF000040) 81.0mm
profondità (EF000049) 52.0mm
tempo di ritardo al cambio di segnale (EF002382) -ms


SIPLUS ET 200S F-DO 24V PROFIsafe, -25 ... +60 °C, con Conformal Coating based on 6ES7138-4FB04-0AB0 . modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, largh. costr. 30 mm fino a categoria 4 (EN 954-1)/ SIL3 (IEC 61508)/PLE (ISO 13849), anche utilizzabile in configurazione PROFINET con IM 151-3 HF
Tensione di alimentazione
Tensione di carico L+
● Valore nominale (DC)24 V
● Protezione da inversione polaritàNo
Corrente d'ingresso
Dalla tensione di carico L+ (senza carico), tipica100 mA
dal bus backplane DC 3,3 V, max.28 mA
Potenza dissipata
Potenza dissipata, tip.3,5 W
Uscite digitali
Tipo di uscita digitaletransistor
Numero di uscite4
Protezione da cortocircuitoSì
Limitazione dell'extratensione induttiva di apertura sutip. (2L+) -47 V
Comando di un ingresso digitaleNo
Potere di interruzione delle uscite
● con carico lampade, max.10 W
Campo della resistenza di carico
● Limite inferiore12 Ω
● Limite superiore1 kΩ
Tensione d'uscita
● per segnale "1", min.L+ (-2,0 V), interruttore verso P: L+ (-1,5 V), caduta di tensione sull'interruttore verso M: max. 0,5 V
Corrente d'uscita
● per segnale "1" valore nominale2 A
● per segnale "1" campo consentito, min.20 mA
● per segnale "1" campo consentito, max.2,4 A
● per segnale "0" corrente residua, max.0,5 mA; Interruttore su P e interruttore su M
Collegamento in parallelo di due uscite
● per aumento di potenzaNo
● per il comando ridondante di un caricoNo
Frequenza di commutazione
● con carico ohmico, max.30 Hz; simmetr.
● con carico induttivo, max.0,1 Hz; simmetr.
● con carico lampade, max.10 Hz; simmetr.
Corrente totale delle uscite
● Corrente per ogni modulo, max.6 A
Corrente totale delle uscite (per gruppo)
Posizione di montaggio orizzontale
— fino a 40 °C, max.6 A
— fino a 55 °C, max.5 A
— fino a 60 °C, max.4 A
Posizione di montaggio verticale
— fino a 40 °C, max.4 A
Lunghezza cavo
● con schermatura, max.500 m
● senza schermatura, max.500 m
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaSì
Diagnostica
● Rottura conduttoreSì
● CortocircuitoSì
LED di visualizzazione diagnostica
● Errore cumulativo SF (rosso)Sì
● Visualizzazione di stato uscita digitale (verde)Sì
Separazione di potenziale
Separazione di potenziale delle uscite digitali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
● Tra i canali e la tensione di carico L+No
Norme, omologazioni, certificati
Massima classe di sicurezza raggiungibile nel funzionamento di sicurezza
● secondo EN 9544
● Performance Level secondo ISO 13849-1PLe
● SIL secondo IEC 61508SIL 3
Condizioni ambientali
Temperatura ambiente in esercizio
● min.-25 °C
● max.60 °C
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.2 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa)
Resistenza
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Dimensioni
Larghezza30 mm
Altezza81 mm
Profondità52 mm
Pesi
Peso, ca.85 g
Ultima modifica:25/08/2020


Prodotto
Numero Articolo (MFN)6AG1138-4FB04-2AB0
DescrizioneSIPLUS ET 200S F-DO 24V PROFIsafe, -25 ... +60 °C, con Conformal Coating based on 6ES7138-4FB04-0AB0 . modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, largh. costr. 30 mm fino a categoria 4 (EN 954-1)/ SIL3 (IEC 61508)/PLE (ISO 13849), anche utilizzabile in configurazione PROFINET con IM 151-3 HF
Famiglia ProdottoSIPLUS ET 200S Moduli di elettronica F
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione23 Giorno / Giorni
Peso netto0,100 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,60 x 9,50 x 4,00
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618045807
UPC804766534331
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4572
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.09.14
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05
