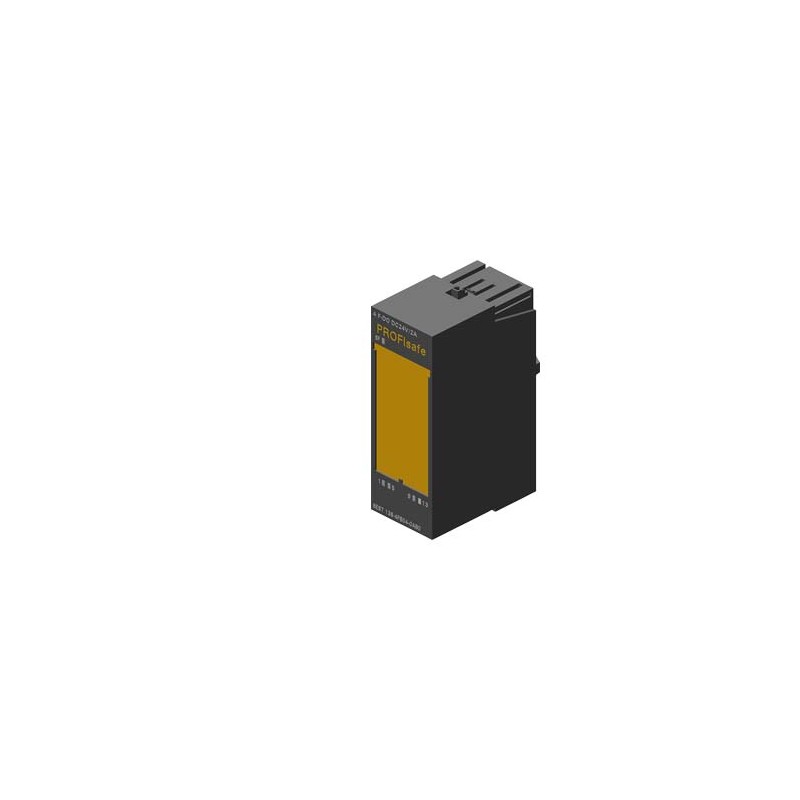

6AG1138-4FB04-2AB0 SIEMENS SIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C avec Conformal Co.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1138-4FB04-2AB0 SIEMENS SIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C avec Conformal Co..

6AG1138-4FB04-2AB0

SIEMENS

SIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C avec Conformal Coating basé sur 6ES7138-4FB04-0AB0 . module électronique pour ET 200S, 4 sorties TOR de sécurité PROFIsafe, 24V CC/2A, largeur de construction 30mm, jusqu'à la catégorie 4 (EN 954-1)/ SIL3 (CEI 61508)/PLE (ISO 13849), également utilisable dans des configurations PROFINET avec IM 151-3 HF

SIPLUS ET200S F-NE 24V PROFISAFE -25 ... +60 ° C avec revêtement formé basé sur 6ES7138-4FB04-0AB0 . Module électronique P. ET200S, 4 F-DO PROFISAFE, DC 24V/2A, 30 mm de largeur, jusqu'à la catégorie 4 (EN954-1) / SIL3 (IEC61508) / PLe (ISO13849), utilisable également dans PROFINET configuration avec IM151 - -3 HF

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
tension d'alimentation CA 50 Hz (EF007532) -V
tension d'alimentation CA 60 Hz (EF007533) -V
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 0
nombre de sorties numériques (EF001993) 4
entrées numériques configurables (EF008516) -
sorties numériques configurables (EF008520) true
courant d'entrée au signal 1 (EF001428) -mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) -
type de sortie numérique (EF003601) autre
courant de sortie (EF003202) 2.0A
tension admissible à la sortie (EF007553) ['20.4', '28.8']V
type de tension de sortie (EF008222) DC
protection contre les courts-circuits, sorties disponibles (EF003203) true
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) true
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) true
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) true
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement par borne à ressort/vis
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) true
catégorie selon EN 954-1 (EF006782) 4
SIL conformément à IEC 61508 (EF009889) 3
niveau de performance selon EN ISO 13849-1 (EF007399) niveau e
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 30.0mm
hauteur (EF000040) 81.0mm
profondeur (EF000049) 52.0mm
temps de retard en cas de changement de signal (EF002382) -ms


SIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C avec Conformal Coating basé sur 6ES7138-4FB04-0AB0 . module électronique pour ET 200S, 4 sorties TOR de sécurité PROFIsafe, 24V CC/2A, largeur de construction 30mm, jusqu'à la catégorie 4 (EN 954-1)/ SIL3 (CEI 61508)/PLE (ISO 13849), également utilisable dans des configurations PROFINET avec IM 151-3 HF
Tension d'alimentation
Tension de charge L+
● Valeur nominale (CC)24 V
● Protection contre l'inversion de polaritéNon
Courant d'entrée
sur tension de charge L + (sans charge), typ.100 mA
sur bus interne 3,3 V CC, max.28 mA
Puissance dissipée
Puissance dissipée, typ.3,5 W
Sorties TOR
Type de sortie TORTransistor
Nombre de sorties TOR4
Protection contre les courts-circuitsOui
Limitation de la tension de coupure inductive àtyp. (2L+) -47 V
Activation d'une entrée TORNon
Pouvoir de coupure des sorties
● pour charge de lampes, maxi10 W
Plage de résistance de charge
● Limite inférieure12 Ω
● Limite supérieure1 kΩ
Tension de sortie
● pour état log. "1", miniL+ (-2,0 V), commutateur P : L+ (-1,5 V), chute de tension sur le commutateur M : max. 0,5 V
Courant de sortie
● pour état log. "1" valeur nominale2 A
● pour état log. "1" plage admissible, mini20 mA
● pour état log. "1" plage admissible, maxi2,4 A
● pour état log. "0" courant résiduel, maxi0,5 mA; Commutateur P et M
Montage en parallèle de deux sorties
● pour augmentation de puissanceNon
● pour commande redondante d'une chargeNon
Fréquence de commutation
● pour charge résistive, max.30 Hz; symétrique
● pour charge inductive, maxi0,1 Hz; symétrique
● pour charge de lampes, maxi10 Hz; symétrique
Courant total des sorties
● Courant max. par module6 A
Courant total des sorties (par groupe)
Montage horizontal
— jusqu'à 40 °C, maxi6 A
— jusqu'à 55 °C, maxi5 A
— jusqu'à 60 °C, maxi4 A
Montage vertical
— jusqu'à 40 °C, maxi4 A
Longueur de câble
● blindé, maxi500 m
● non blindé, max.500 m
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Diagnostics
● Rupture de filOui
● Court-circuitOui
Signalisation de diagnostic par LED
● Signalisation groupée de défaut SF (rouge)Oui
● Signalisation d'état Sortie TOR (verte)Oui
Séparation galvanique
Séparation galvanique sorties TOR
● entre les voiesNon
● entre voies et bus interneOui
● entre les voies et la tension de charge L+Non
Normes, homologations, certificats
Classe de sécurité maximale pouvant être atteinte en mode de sécurité
● selon EN 9544
● Performance Level selon ISO 13849-1PLe
● SIL selon CEI 61508SIL 3
Conditions ambiantes
Température ambiante en service
● mini-25 °C
● max.60 °C
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.2 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax pour 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH, condensation/gel inclus (pas de mise en service en condensation)
Tenue
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Dimensions
Largeur30 mm
Hauteur81 mm
Profondeur52 mm
Poids
Poids approx.85 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1138-4FB04-2AB0
Description d'articleSIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C avec Conformal Coating basé sur 6ES7138-4FB04-0AB0 . module électronique pour ET 200S, 4 sorties TOR de sécurité PROFIsafe, 24V CC/2A, largeur de construction 30mm, jusqu'à la catégorie 4 (EN 954-1)/ SIL3 (CEI 61508)/PLE (ISO 13849), également utilisable dans des configurations PROFINET avec IM 151-3 HF
Famille de produitSIPLUS ET 200S Modules électroniques de sécurité
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)23 Jour(s)
Poids Net par quantité0.100 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.60 x 9.50 x 4.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618045807
UPC804766534331
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4572
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.09.2014
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05
