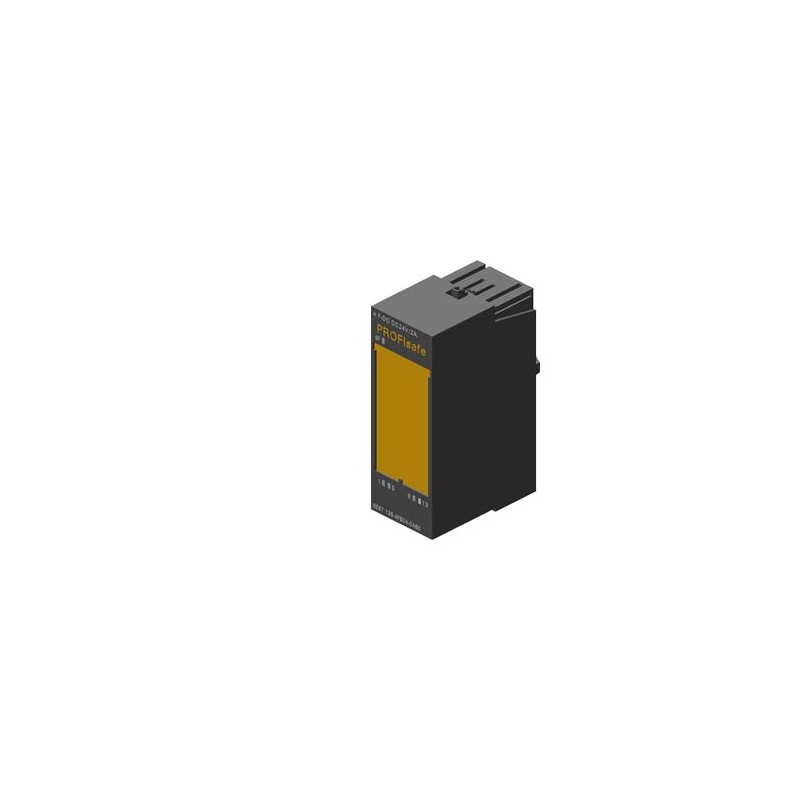

6AG1138-4FB04-2AB0 SIEMENS SIPLUS ET 200S F-DO 24V profisaf -25...+60°C mit Conformal Coating based on 6ES71.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1138-4FB04-2AB0 SIEMENS SIPLUS ET 200S F-DO 24V profisaf -25...+60°C mit Conformal Coating based on 6ES71..

6AG1138-4FB04-2AB0

SIEMENS

SIPLUS ET 200S F-DO 24V profisaf -25...+60°C mit Conformal Coating based on 6ES7138-4FB04-0AB0 . Elektronikmodul für ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, 30mm Baubr., bis Kategorie 4 (EN 954-1)/ SIL3 (IEC 61508)/PLE (ISO 13849), auch einsetzbar in PROFINET- Konfigurationen mit IM 151-3 HF

SIPLUS et 200S F-DO-24V PROFISAFE--25 ... +60 ° C mit Beschichtung gebildet basierend auf 6ES7138-4FB04-0AB0 . Elektronisches Modul P. ET200S, 4 F-DO PROFISAFE, DC 24V/2A, 30 mm Baubreite, bis Kategorie 4 (EN954-1) / SIL3 (IEC61508) / PLe (ISO13849), auch verwendbar in PROFINET-Konfiguration mit IM151-3 HF

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Versorgungsspannung bei AC 60 Hz (EF007533) -V
Versorgungsspannung bei DC (EF007534) ['20.4', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 0
Anzahl der digitalen Ausgänge (EF001993) 4
Digitale Eingänge konfigurierbar (EF008516) -
Digitale Ausgänge konfigurierbar (EF008520) true
Eingangsstrom bei Signal 1 (EF001428) -mA
Zulässige Spannung am Eingang (EF007554) ['-', '-']V
Art der Eingangsspannung (EF003033) -
Art des Digitalausgangs (EF003601) sonstige
Ausgangsstrom (EF003202) 2.0A
Zulässige Spannung am Ausgang (EF007553) ['20.4', '28.8']V
Art der Ausgangsspannung (EF008222) DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) true
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) true
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) true
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) true
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Ausführung des elektrischen Anschlusses (EF003961) Schraub-/Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) true
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) true
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) true
Kategorie nach EN 954-1 (EF006782) 4
SIL nach IEC 61508 (EF009889) 3
Performance Level nach EN ISO 13849-1 (EF007399) Level e
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 30.0mm
Höhe (EF000040) 81.0mm
Tiefe (EF000049) 52.0mm
Verzögerungszeit bei Signalwechsel (EF002382) -ms


SIPLUS ET 200S F-DO 24V profisaf -25...+60°C mit Conformal Coating based on 6ES7138-4FB04-0AB0 . Elektronikmodul für ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, 30mm Baubr., bis Kategorie 4 (EN 954-1)/ SIL3 (IEC 61508)/PLE (ISO 13849), auch einsetzbar in PROFINET- Konfigurationen mit IM 151-3 HF
Versorgungsspannung
Lastspannung L+
● Nennwert (DC)24 V
● VerpolschutzNein
Eingangsstrom
aus Lastspannung L+ (ohne Last), typ.100 mA
aus Rückwandbus DC 3,3 V, max.28 mA
Verlustleistung
Verlustleistung, typ.3,5 W
Digitalausgaben
Art des DigitalausgangsTransistor
Anzahl der Ausgänge4
Kurzschluss-SchutzJa
Begrenzung der induktiven Abschaltspannung auftyp. (2L+) -47 V
Ansteuern eines DigitaleingangsNein
Schaltvermögen der Ausgänge
● bei Lampenlast, max.10 W
Lastwiderstandsbereich
● untere Grenze12 Ω
● obere Grenze1 kΩ
Ausgangsspannung
● für Signal "1", min.L+ (-2,0 V), P-Schalter: L+ (-1,5 V), Spannungsabfall am M-Schalter: max. 0,5 V
Ausgangsstrom
● für Signal "1" Nennwert2 A
● für Signal "1" zulässiger Bereich, min.20 mA
● für Signal "1" zulässiger Bereich, max.2,4 A
● für Signal "0" Reststrom, max.0,5 mA; P- und M-Schalter
Parallelschalten von zwei Ausgängen
● zur LeistungserhöhungNein
● zur redundanten Ansteuerung einer LastNein
Schaltfrequenz
● bei ohmscher Last, max.30 Hz; symmetrisch
● bei induktiver Last, max.0,1 Hz; symmetrisch
● bei Lampenlast, max.10 Hz; symmetrisch
Summenstrom der Ausgänge
● Strom je Modul, max.6 A
Summenstrom der Ausgänge (je Gruppe)
waagerechte Einbaulage
— bis 40 °C, max.6 A
— bis 55 °C, max.5 A
— bis 60 °C, max.4 A
senkrechte Einbaulage
— bis 40 °C, max.4 A
Leitungslänge
● geschirmt, max.500 m
● ungeschirmt, max.500 m
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa
Diagnosen
● DrahtbruchJa
● KurzschlussJa
Diagnoseanzeige LED
● Sammelfehler SF (rot)Ja
● Statusanzeige Digitalausgang (grün)Ja
Potenzialtrennung
Potenzialtrennung Digitalausgaben
● zwischen den KanälenNein
● zwischen den Kanälen und RückwandbusJa
● zwischen den Kanälen und Lastspannung L+Nein
Normen, Zulassungen, Zertifikate
Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb
● nach EN 9544
● Performance Level nach ISO 13849-1PLe
● SIL gemäß IEC 61508SIL 3
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.-25 °C
● max.60 °C
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.2 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Maße
Breite30 mm
Höhe81 mm
Tiefe52 mm
Gewichte
Gewicht, ca.85 g
letzte Änderung:19.08.2020


Produkt
Artikelnummer6AG1138-4FB04-2AB0
ArtikelbeschreibungSIPLUS ET 200S F-DO 24V profisaf -25...+60°C mit Conformal Coating based on 6ES7138-4FB04-0AB0 . Elektronikmodul für ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, 30mm Baubr., bis Kategorie 4 (EN 954-1)/ SIL3 (IEC 61508)/PLE (ISO 13849), auch einsetzbar in PROFINET- Konfigurationen mit IM 151-3 HF
ProduktfamilieSIPLUS ET 200S F-Elektronikmodule
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,100 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,60 x 9,50 x 4,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618045807
UPC804766534331
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4572
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.09.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-4FB04-2AB0 DE_6AG1138-4FB04-2AB0.pdf 109 Kbytes 6AG1138-4FB04-2AB0 DE_6AG1138-4FB04-2AB0.pdf
