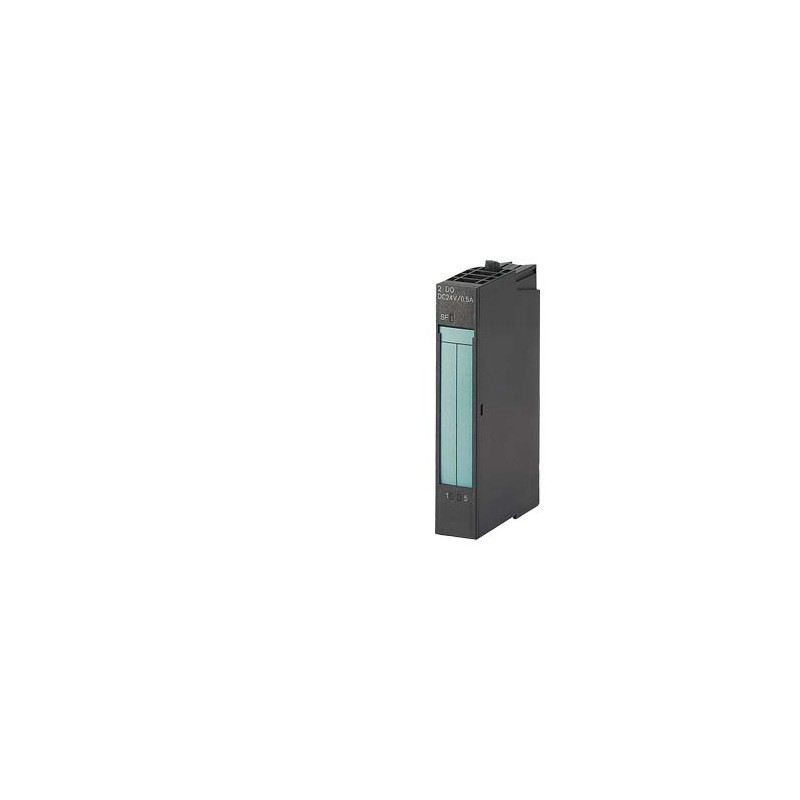

6AG1132-4BB01-2AB0
SIEMENS
1
SIPLUS ET 200S 2DO HF (1VE=5ST) -25...+60°C based on 6ES7132-4BB01-0AB0
SIPLUS ET 200, 5 moduli elettronici per ET 200S, 2 SD, HF, temperatura di lavoro da -25 a +60 ° C, basata su 6ES7132-4BB01-0AB0, 5 pezzi per confezione
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Valore | Unità | |
---|---|---|
tensione di alimentazione per AC 60 Hz (EF007533) | - | V |
tensione di alimentazione per AC 50 Hz (EF007532) | - | V |
livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
categoria secondo EN 954-1 (EF006782) | - | |
SIL secondo IEC 61508 (EF009889) | - | |
tensione di alimentazione per DC (EF007534) | ['20.4', '28.8'] | V |
tipo di tensione di alimentazione (EF002991) | DC | |
numero di ingressi digitali (EF001992) | 0 | |
numero di uscite digitali (EF001993) | 2 | |
ingressi digitali configurabili (EF008516) | - | |
uscite digitali configurabili (EF008520) | true | |
corrente d’entrata per segnale 1 (EF001428) | - | mA |
tensione ammessa nell’ingresso (EF007554) | ['-', '-'] | V |
tipo di tensione d’ingresso (EF003033) | - | |
tipo di uscita digitale (EF003601) | altri | |
corrente d’uscita (EF003202) | 0.5 | A |
tensione ammessa nell’uscita (EF007553) | ['17.4', '25.8'] | V |
tipo di tensione d’uscita (EF008222) | DC | |
protezione da corto circuito, uscite presenti (EF003203) | true | |
numero di interfacce HW Industrial Ethernet (EF003020) | 0 | |
numero di interfacce HW PROFINET (EF006932) | 0 | |
numero di interfacce HW seriali RS232 (EF003021) | 0 | |
numero di interfacce HW seriali RS422 (EF003022) | 0 | |
numero di interfacce HW seriali RS485 (EF003023) | 0 | |
numero di interfacce HW seriali TTY (EF003024) | 0 | |
numero di interfacce HW parallele (EF003026) | 0 | |
numero di interfacce HW wireless (EF006933) | 0 | |
numero di interfacce HW USB (EF003025) | 0 | |
numero di interfacce HW altre (EF003027) | 0 | |
con interfaccia ottica (EF003028) | false | |
supporta protocollo TCP/IP (EF003050) | false | |
supporta protocollo PROFIBUS (EF003052) | false | |
supporta protocollo CAN (EF003053) | false | |
supporta protocollo INTERBUS (EF003054) | false | |
supporta protocollo ASI (EF003051) | false | |
supporta protocollo EIB (EF003055) | false | |
supporta protocollo Modbus (EF003057) | false | |
supporta protocollo Data-Highway (EF003058) | false | |
supporta protocollo DeviceNet (EF003059) | false | |
supporta protocollo SUCONET (EF003060) | false | |
supporta il protocollo per LON (EF003017) | false | |
supporta il protocollo per PROFINET IO (EF007525) | false | |
supporta il protocollo per PROFINET CBA (EF007524) | false | |
supporta il protocollo per SERCOS (EF006657) | false | |
supporta il protocollo per Foundation Fieldbus (EF007522) | false | |
supporta il protocollo per EtherNet/IP (EF007521) | false | |
supporta il protocollo per AS-Interface Safety at Work (EF007519) | false | |
supporta il protocollo per DeviceNet Safety (EF007520) | false | |
protocollo INTERBUS per Safety (EF006662) | false | |
supporta il protocollo per PROFIsafe (EF007526) | false | |
supporta il protocollo per SafetyBUS p (EF007527) | false | |
supporta il protocollo per altri sistemi bus (EF003062) | false | |
standard radio Bluetooth (EF007178) | false | |
standard radio WLAN 802.11 (EF007179) | false | |
standard radio GPRS (EF008523) | false | |
standard radio GSM (EF008524) | false | |
standard radio UMTS (EF008525) | false | |
link IO master (EF007298) | false | |
componenti del sistema (EF004118) | true | |
grado di protezione (IP) (EF005474) | IP20 | |
esecuzione del collegamento elettrico (EF003961) | raccordo a vite/molla | |
tempo di ritardo al cambio di segnale (EF002382) | ['0.4', '0.1'] | ms |
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | true | |
montaggio su guida portante possibile (EF003972) | true | |
montaggio a parete/diretto possibile (EF007020) | true | |
montaggio frontale possibile (EF007016) | true | |
montaggio su rack possibile (EF007018) | false | |
adatto per funzioni di sicurezza (EF001597) | false | |
risorsa corrispondente (Ex ia) (EF004141) | false | |
risorsa corrispondente (Ex ib) (EF004142) | false | |
categoria di protezione antideflagrante per gas (EF003997) | ATEX esecuzione antideflagrante per gas, cat. 3G | |
categoria di protezione antideflagrante per polvere (EF003998) | senza | |
Larghezza (EF000008) | 15.0 | mm |
Altezza (EF000040) | 81.0 | mm |
profondità (EF000049) | 52.0 | mm |
SIPLUS ET 200S 2DO HF (1VE=5ST) -25...+60°C based on 6ES7132-4BB01-0AB0 | ||
Tensione di alimentazione | ||
Resistenza alla tensione di ritorno | Sì; in caso di utilizzo della stessa tensione di carico del modulo Power | |
Tensione di carico L+ | ||
● Valore nominale (DC) | 24 V; dal modulo Power | |
● Protezione da inversione polarità | Sì; un'inversione di polarità può causare la commutazione delle uscite digitali | |
Corrente d'ingresso | ||
dalla tensione di carico L+ (senza carico), max. | 5 mA; per canale | |
dal bus backplane DC 3,3 V, max. | 10 mA | |
Potenza dissipata | ||
Potenza dissipata, tip. | 0,4 W | |
Area di indirizzi | ||
Spazio d'indirizzamento per modulo | ||
● Spazio d'indirizzamento per modulo, max. | 1 byte | |
● con compattazione | 2 bit | |
Uscite digitali | ||
Tipo di uscita digitale | transistor | |
Numero di uscite | 2 | |
Protezione da cortocircuito | Sì | |
● Soglia d'intervento, tip. | 1,5 A | |
Limitazione dell'extratensione induttiva di apertura su | -55 ... -60 V, tip. L+( ) | |
Comando di un ingresso digitale | Sì | |
Potere di interruzione delle uscite | ||
● con carico lampade, max. | 2,5 W | |
Campo della resistenza di carico | ||
● Limite inferiore | 48 Ω | |
● Limite superiore | 3 400 Ω | |
Tensione d'uscita | ||
● per segnale "1", min. | L+ (-1 V) | |
Corrente d'uscita | ||
● per segnale "1" valore nominale | 0,5 A | |
● per segnale "1" campo consentito, min. | 7 mA | |
● per segnale "1" campo consentito, max. | 600 mA | |
● per segnale "0" corrente residua, max. | 0,3 mA | |
Ritardo sull'uscita con carico ohmico | ||
● da "0" a "1", max. | 100 µs | |
● da "1" a "0", max. | 400 µs | |
Collegamento in parallelo di due uscite | ||
● per aumento di potenza | No | |
● per il comando ridondante di un carico | Sì; per modulo | |
Frequenza di commutazione | ||
● con carico ohmico, max. | 100 Hz | |
● con carico induttivo, max. | 2 Hz | |
● con carico lampade, max. | 10 Hz | |
Corrente totale delle uscite | ||
● Corrente per ogni modulo, max. | 1 A | |
Lunghezza cavo | ||
● con schermatura, max. | 1 000 m | |
● senza schermatura, max. | 600 m | |
Allarmi/diagnostica/informazioni di stato | ||
Funzione di diagnostica | Sì; leggibili | |
Valori sostitutivi attivabili | Sì; 0/1 | |
Diagnostica | ||
● Rottura conduttore | Sì; per canale | |
● Cortocircuito | Sì; per canale | |
LED di visualizzazione diagnostica | ||
● Errore cumulativo SF (rosso) | Sì | |
● Visualizzazione di stato uscita digitale (verde) | Sì | |
Parametri | ||
Nota | 3 byte | |
Diagnostica di rottura conduttore | blocco / abilitazione | |
Diagnostica di cortocircuito | blocco / abilitazione | |
Comportamento con CPU/master in STOP | Attivazione valore sostitutivo / mantenimento ultimo valore | |
Separazione di potenziale | ||
Separazione di potenziale delle uscite digitali | ||
● tra i singoli canali | No | |
● tra i canali e il bus backplane | Sì | |
Isolamento | ||
Isolamento testato con | DC 500 V | |
Condizioni ambientali | ||
Temperatura ambiente in esercizio | ||
● min. | -25 °C; = Tmin | |
● max. | 60 °C; = Tmax | |
Altitudine durante il funzionamento, con riferimento a livello del mare | ||
● Altitudine di installazione max. s.l.m. | 5 000 m | |
● temperatura ambiente, pressione atmosferica, altitudine d'installazione | Tmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
Umidità relativa | ||
● con condensa, test effettuato secondo IEC 60068-2-38, max. | 100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa) | |
Resistenza | ||
Impiego in impianti industriali fissi | ||
— a sostanze biologicamente attive secondo EN 60721-3-3 | Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
— a sostanze chimicamente attive secondo EN 60721-3-3 | Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); * | |
— a sostanze meccanicamente attive secondo EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polvere; * | |
Impiego su navi/offshore | ||
— a sostanze biologicamente attive secondo EN 60721-3-6 | Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta | |
— a sostanze chimicamente attive secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); * | |
— a sostanze meccanicamente attive secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polvere; * | |
Impiego nella tecnica di processo industriale | ||
— a sostanze chimicamente attive secondo EN 60654-4 | Sì; Classe 3 (ad esclusione del tricloroetilene) | |
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04 | Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale) | |
Nota | ||
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04 | * Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione! | |
Dimensioni | ||
Larghezza | 15 mm | |
Altezza | 81 mm | |
Profondità | 52 mm | |
Pesi | ||
Peso, ca. | 40 g | |
Ultima modifica: | 29/08/2020 |
Prodotto | |||||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 6AG1132-4BB01-2AB0 | ||||||||||||||||||||||||||||||||||||
Descrizione | SIPLUS ET 200S 2DO HF (1VE=5ST) -25...+60°C based on 6ES7132-4BB01-0AB0 | ||||||||||||||||||||||||||||||||||||
Famiglia Prodotto | SIPLUS ET 200S Moduli di elettronica digitali | ||||||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5AJ / 473 | ||||||||||||||||||||||||||||||||||||
Metal Factor | None | ||||||||||||||||||||||||||||||||||||
Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 37 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
Peso netto | 0,187 Kg | ||||||||||||||||||||||||||||||||||||
Dimensioni del prodotto (W x L X H) | Non disponibile | ||||||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 8,10 x 8,70 x 6,30 | ||||||||||||||||||||||||||||||||||||
Package size unit of measure | CM | ||||||||||||||||||||||||||||||||||||
Unità Quantità | 1 Confezione | ||||||||||||||||||||||||||||||||||||
Quantità imballo | 5 | ||||||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
EAN | 4042948363621 | ||||||||||||||||||||||||||||||||||||
UPC | 040892596168 | ||||||||||||||||||||||||||||||||||||
Codice doganale | 85389091 | ||||||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
Gruppo prodotti | 4572 | ||||||||||||||||||||||||||||||||||||
Group Code | R740 | ||||||||||||||||||||||||||||||||||||
Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.01.12 | ||||||||||||||||||||||||||||||||||||
Product class | B: Limite. Riutilizzabile a medio termine | ||||||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
