6AG1137-6AA00-2BA0 SIEMENS SIPLUS ET 200SP CM PTP -40 ... +60 °C avviamento a -25 °C con Conformal Coating b.. Visualizza ingrandito

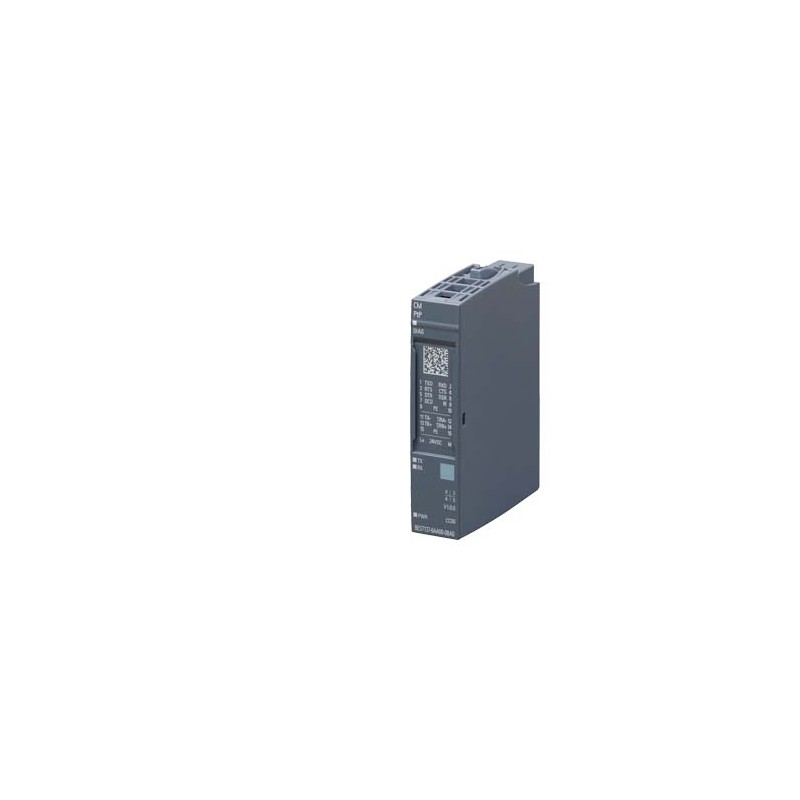

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1137-6AA00-2BA0 SIEMENS SIPLUS ET 200SP CM PTP -40 ... +60 °C avviamento a -25 °C con Conformal Coating b..

6AG1137-6AA00-2BA0

SIEMENS

SIPLUS ET 200SP CM PTP -40 ... +60 °C avviamento a -25 °C con Conformal Coating basato su 6ES7137-6AA00-0BA0 . Modulo di comunicazione CM PTP per collegamento seriale RS-422, RS-485 e RS-232, Freeport, 3964 (R), USS, master MODBUS RTU, slave, 115200 kbit/s

SIPLUS ET 200SP -40 ... +60 ° C temp. boot: -25 ° C con rivestimento formate sulla base del 6ES7137-6AA00-0BA0 . CM PTP CM PTP modulo di comunicazione per il collegamento seriale RS422, RS485 e RS232, FREEPORT, 3964(R), USS, MODBUS RTU MASTER, SLAVE, 115200 KBIT/S

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001604 - bus di campo, periferica remota – modulo di comunicazione

Valore Unità
risorsa corrispondente (Ex ia) (EF004141) -
categoria di protezione antideflagrante per gas (EF003997) -
supporta il protocollo per Foundation Fieldbus (EF007522) -
adatto per funzioni di sicurezza (EF001597) -
supporta protocollo DeviceNet (EF003059) -
risorsa corrispondente (Ex ib) (EF004142) -
standard radio WLAN 802.11 (EF007179) -
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
categoria di protezione antideflagrante per polvere (EF003998) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
supporta protocollo TCP/IP (EF003050) NO DATA
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) true
supporta protocollo Data-Highway (EF003058) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
con separazione del potenziale (EF003272) true
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 73.0mm
profondità (EF000049) 58.0mm


SIPLUS ET 200SP CM PTP -40 ... +60 °C avviamento a -25 °C con Conformal Coating basato su 6ES7137-6AA00-0BA0 . Modulo di comunicazione CM PTP per collegamento seriale RS-422, RS-485 e RS-232, Freeport, 3964 (R), USS, master MODBUS RTU, slave, 115200 kbit/s
Informazioni generali
Denominazione del tipo di prodottoCM PtP
Versione del firmware
● Possibile aggiornamento del FWSì
BaseUnit utilizzabiliTipo di BU A0
Funzione del prodotto
● Dati I&MSì; I&M0 ... I&M3
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)19,2 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì
Corrente d'ingresso
Corrente assorbita (valore nominale)29 mA
Potenza dissipata
Potenza dissipata, tip.0,7 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Ingressi8 byte
1ª interfaccia
Fisica dell'interfaccia
● RS 485Sì
● RS 422Sì
● RS 232Sì
Fisica dell'interfaccia
RS 232
● Velocità di trasmissione, max.115,2 kbit/s
● Lunghezza cavo, max.15 m
● Segnali addizionali RS 232RTS, CTS, DTR, DSR, RI, DCD
RS 485
● Velocità di trasmissione, max.115,2 kbit/s
● Lunghezza cavo, max.1 200 m
RS 422
● Velocità di trasmissione, max.115,2 kbit/s
● Lunghezza cavo, max.1 200 m
● Collegamento full duplex a 4 filiSì
● Collegamento multipoint a 4 filiSì
Protocolli
Protocolli integrati
Freeport
— Lunghezza telegramma2 kbyte
— Bit per carattere7 o 8
— Numero dei bit di stop1 o 2 bit
— Paritànessuna, pari, dispari, sempre 1, sempre 0, qualsiasi
3964 (R)
— Lunghezza telegramma2 kbyte
— Bit per carattere7 o 8
— Numero dei bit di stop1 o 2 bit
— Paritànessuna, pari, dispari, sempre 1, sempre 0, qualsiasi
Modbus RTU Master
— Area di indirizzi1 ... 247, ampliato 1 ... 65535
— Numero di slave, max.32
Modbus RTU Slave
— Area di indirizzi1 ... 247, ampliato 1 ... 65535
Buffer telegrammi
● Memoria buffer per telegrammi4 kbyte
● Numero di telegrammi bufferizzabili255
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaSì
Allarmi
● Allarme diagnosticoSì
● Allarme di processoNo
Diagnostica
● Rottura conduttoreSì
LED di visualizzazione diagnostica
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● per diagnostica del moduloSì; LED DIAG verde / rosso
● Ricezione RxDSì; LED verde
● Trasmissione TxDSì; LED verde
Separazione di potenziale
tra bus backplane e interfacciaSì
Isolamento
Isolamento testato conDC 707 V (Type Test)
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo); startup @ -25 °C
● Posizione di montaggio orizzontale, max.60 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Funzionamento decentrato
al SIMATIC S7-300Sì
al SIMATIC S7-400Sì
al SIMATIC S7-1200Sì
al SIMATIC S7-1500Sì
al controller PROFINET standardSì
Dimensioni
Larghezza15 mm
Altezza73 mm
Profondità58 mm
Pesi
Peso, ca.30 g
Ultima modifica:25/08/2020


Prodotto
Numero Articolo (MFN)6AG1137-6AA00-2BA0
DescrizioneSIPLUS ET 200SP CM PTP -40 ... +60 °C avviamento a -25 °C con Conformal Coating basato su 6ES7137-6AA00-0BA0 . Modulo di comunicazione CM PTP per collegamento seriale RS-422, RS-485 e RS-232, Freeport, 3964 (R), USS, master MODBUS RTU, slave, 115200 kbit/s
Famiglia ProdottoInterfaccia seriale CM PtP
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione42 Giorno / Giorni
Peso netto0,040 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,40 x 7,80 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618068912
UPC804766242403
Codice doganale85176200
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 25.02.13
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05
