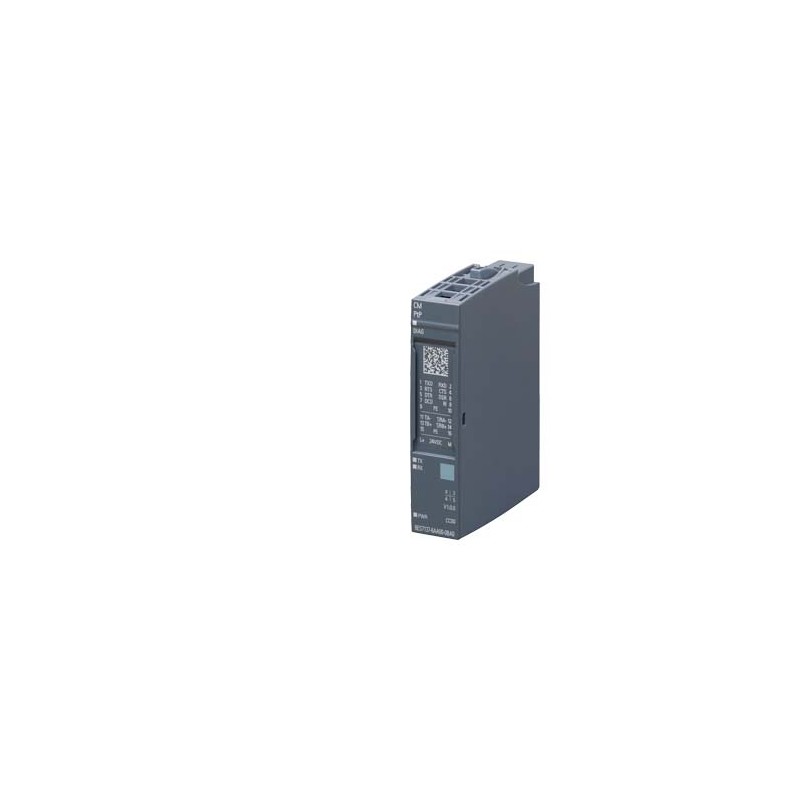

6AG1137-6AA00-2BA0 SIEMENS SIPLUS ET 200SP CM PTP -40...+60 °C démarrage -25°C avec Conformal Coating basé s.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1137-6AA00-2BA0 SIEMENS SIPLUS ET 200SP CM PTP -40...+60 °C démarrage -25°C avec Conformal Coating basé s..

6AG1137-6AA00-2BA0

SIEMENS

SIPLUS ET 200SP CM PTP -40...+60 °C démarrage -25°C avec Conformal Coating basé sur 6ES7137-6AA00-0BA0 . Module de communication CM PTP pour connexion sérielle RS-422, RS-485 et RS-232, Freeport, 3964 (R), USS, maître MODBUS RTU, esclave, 115 200 kBit/s

SIPLUS ET 200SP -40 ... +60 ° C temp. démarrage: -25 ° C avec revêtement formé basé sur 6ES7137-6AA00-0BA0 . CM CM PTP PTP module de communication pour la connexion série RS422, RS485 et RS232, FREEPORT, 3964(R), USS, MODBUS RTU MAÎTRE, ESCLAVE, 115200 KBIT/S

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001604 - Bus de terrain, périphérie déc. - module de communication

Valeur Unité
matériel associé (Ex ia) (EF004141) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
adapté aux fonctions de sécurité (EF001597) -
supporte le protocole DeviceNet (EF003059) -
matériel associé (Ex ib) (EF004142) -
standard radio WLAN 802.11 (EF007179) -
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
protocole pris en charge pour TCP/IP (EF003050) NO DATA
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) true
protocole pris en charge pour Data-Highway (EF003058) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
avec séparation de potentiel (EF003272) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP CM PTP -40...+60 °C démarrage -25°C avec Conformal Coating basé sur 6ES7137-6AA00-0BA0 . Module de communication CM PTP pour connexion sérielle RS-422, RS-485 et RS-232, Freeport, 3964 (R), USS, maître MODBUS RTU, esclave, 115 200 kBit/s
Informations générales
Désignation du type de produitCM PtP
Version du firmware
● Mise à jour du firmware possibleOui
BaseUnits utilisablesType BU A0
Fonction du produit
● Données I&MOui; I&M0 á I&M3
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Protection contre l'inversion de polaritéOui
Courant d'entrée
Consommation (valeur nominale)29 mA
Puissance dissipée
Puissance dissipée, typ.0,7 W
Plage d'adresses
Espace d'adresses par module
● Entrées8 byte
1. Interface
Réalisation physique de l'interface
● RS 485Oui
● RS 422Oui
● RS 232Oui
Réalisation physique de l'interface
RS 232
● Vitesse de transmission, maxi115,2 kbit/s
● Longueur de câble, maxi15 m
● RS 232, signaux secondairesRTS, CTS, DTR, DSR, RI, DCD
RS 485
● Vitesse de transmission, maxi115,2 kbit/s
● Longueur de câble, maxi1 200 m
RS 422
● Vitesse de transmission, maxi115,2 kbit/s
● Longueur de câble, maxi1 200 m
● Liaison duplex intégral 4 filsOui
● Liaison multipoint 4 filsOui
Protocoles
Protocoles intégrés
Freeport
— Longueur maximale de télégramme2 kbyte
— Bits par caractère7 ou 8
— Nombre de bits d'arrêt1 ou 2 bit
— Paritéaucune, pair, impair, toujours 1, toujours 0, quelconque
3964 (R)
— Longueur maximale de télégramme2 kbyte
— Bits par caractère7 ou 8
— Nombre de bits d'arrêt1 ou 2 bit
— Paritéaucune, pair, impair, toujours 1, toujours 0, quelconque
Maître Modbus RTU
— Plage d'adresses1 à 247, étendu 1 à 65535
— Nombre d'esclaves max.32
Esclave Modbus RTU
— Plage d'adresses1 à 247, étendu 1 à 65535
Tampon de télégramme
● Mémoire tampon pour télégrammes4 kbyte
● Nombre de télégrammes tamponables255
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Alarmes
● Alarme de diagnosticOui
● Alarme processNon
Diagnostics
● Rupture de filOui
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● pour diagnostic du moduleOui; LED verte / rouge DIAG
● Réception RxDOui; LED verte
● Emission TxDOui; LED verte
Séparation galvanique
entre bus interne et interfaceOui
Isolation
Isolation vérifiée avec707 V CC (type Test)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel) ; Startup @ -25 °C
● Montage horizontal, maxi60 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Mode décentralisé
vers SIMATIC S7-300Oui
vers SIMATIC S7-400Oui
vers SIMATIC S7-1200Oui
vers SIMATIC S7-1500Oui
vers contrôleur standard PROFINETOui
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.30 g
dernière modification :19-08-2020


Produit
Numéro d'article6AG1137-6AA00-2BA0
Description d'articleSIPLUS ET 200SP CM PTP -40...+60 °C démarrage -25°C avec Conformal Coating basé sur 6ES7137-6AA00-0BA0 . Module de communication CM PTP pour connexion sérielle RS-422, RS-485 et RS-232, Freeport, 3964 (R), USS, maître MODBUS RTU, esclave, 115 200 kBit/s
Famille de produitSIPLUS Interface série CM PtP
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)42 Jour(s)
Poids Net par quantité0.040 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.40 x 7.80 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618068912
UPC804766242403
N° d'Export85176200
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 25.02.2013
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05
