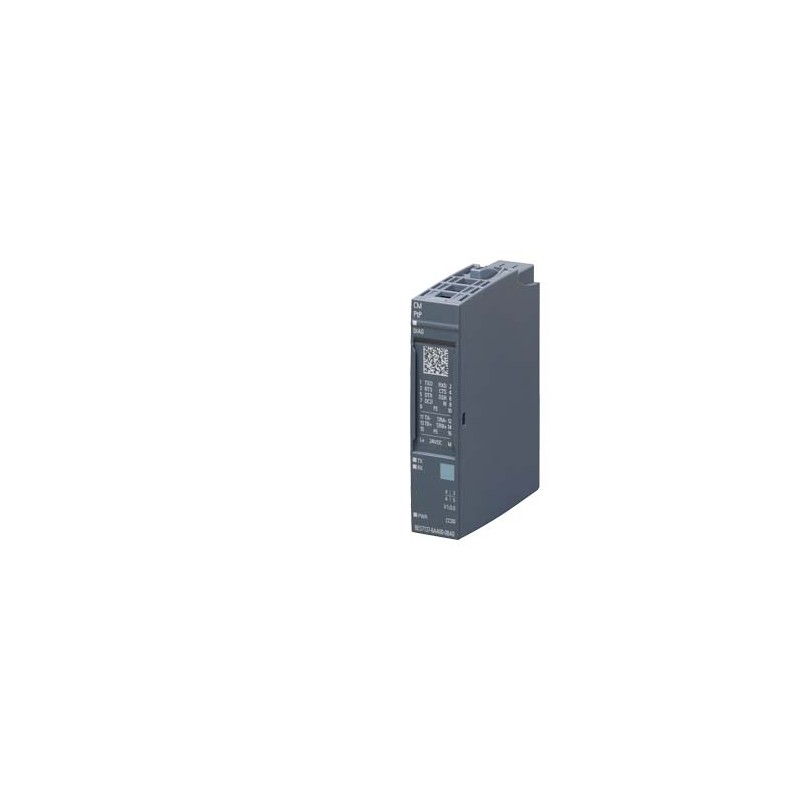

6AG1137-6AA00-2BA0 SIEMENS SIPLUS ET 200SP CM PTP -40...+60°C start up -25°C mit Conformal Coating based on .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1137-6AA00-2BA0 SIEMENS SIPLUS ET 200SP CM PTP -40...+60°C start up -25°C mit Conformal Coating based on ..

6AG1137-6AA00-2BA0

SIEMENS

SIPLUS ET 200SP CM PTP -40...+60°C start up -25°C mit Conformal Coating based on 6ES7137-6AA00-0BA0 . CM PTP Kommunikationsmodul für serielle Verbindung RS-422, RS-485 und RS-232, Freeport, 3964 (R), USS, MODBUS RTU Master, Slave, 115200 kBit/s

SIPLUS ET 200SP -40 ... +60 ° C temp. boot: -25 ° C mit Beschichtung gebildet basierend auf 6ES7137-6AA00-0BA0 . CM PTP-CM PTP-Kommunikationsmodul für serielle Verbindung RS422, RS485 und RS232, FREEPORT, 3964(R), USS, MODBUS RTU MASTER, SLAVE, 115200 KBIT/S

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001604 - Feldbus, Dez. Peripherie - Kommunikations-Modul

Wert Einheit
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Explosionsschutz-Kategorie für Gas (EF003997) -
Unterstützt Protokoll für Foundation Fieldbus (EF007522) -
Geeignet für Sicherheitsfunktionen (EF001597) -
Unterstützt Protokoll für DeviceNet (EF003059) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Funkstandard WLAN 802.11 (EF007179) -
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Explosionsschutz-Kategorie für Staub (EF003998) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Unterstützt Protokoll für TCP/IP (EF003050) NO DATA
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) true
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) true
Funkstandard Bluetooth (EF007178) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Mit Potenzialtrennung (EF003272) true
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Breite (EF000008) 15.0mm
Höhe (EF000040) 73.0mm
Tiefe (EF000049) 58.0mm


SIPLUS ET 200SP CM PTP -40...+60°C start up -25°C mit Conformal Coating based on 6ES7137-6AA00-0BA0 . CM PTP Kommunikationsmodul für serielle Verbindung RS-422, RS-485 und RS-232, Freeport, 3964 (R), USS, MODBUS RTU Master, Slave, 115200 kBit/s
Allgemeine Informationen
Produkttyp-BezeichnungCM PtP
Firmware-Version
● FW-Update möglichJa
verwendbare BaseUnitsBU-Typ A0
Produktfunktion
● I&M-DatenJa; I&M0 bis I&M3
Versorgungsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
VerpolschutzJa
Eingangsstrom
Stromaufnahme (Nennwert)29 mA
Verlustleistung
Verlustleistung, typ.0,7 W
Adressbereich
Adressraum je Modul
● Eingänge8 byte
1. Schnittstelle
Schnittstellenphysik
● RS 485Ja
● RS 422Ja
● RS 232Ja
Schnittstellenphysik
RS 232
● Übertragungsgeschwindigkeit, max.115,2 kbit/s
● Leitungslänge, max.15 m
● RS 232 BegleitsignaleRTS, CTS, DTR, DSR, RI, DCD
RS 485
● Übertragungsgeschwindigkeit, max.115,2 kbit/s
● Leitungslänge, max.1 200 m
RS 422
● Übertragungsgeschwindigkeit, max.115,2 kbit/s
● Leitungslänge, max.1 200 m
● 4-Draht Vollduplex-VerbindungJa
● 4-Draht Multipoint-VerbindungJa
Protokolle
Integrierte Protokolle
Freeport
— Telegrammlänge, max.2 kbyte
— Bit pro Zeichen7 oder 8
— Anzahl Stoppbits1 oder 2 bit
— Paritykeine, gerade, ungerade, immer 1, immer 0, beliebig
3964 (R)
— Telegrammlänge, max.2 kbyte
— Bit pro Zeichen7 oder 8
— Anzahl Stoppbits1 oder 2 bit
— Paritykeine, gerade, ungerade, immer 1, immer 0, beliebig
Modbus RTU Master
— Adressbereich1 bis 247, erweitert 1 bis 65535
— Anzahl Slaves, max.32
Modbus RTU Slave
— Adressbereich1 bis 247, erweitert 1 bis 65535
Telegrammpuffer
● Pufferspeicher für Telegramme4 kbyte
● Anzahl pufferbare Telegramme255
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa
Alarme
● DiagnosealarmJa
● ProzessalarmNein
Diagnosen
● DrahtbruchJa
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● für ModuldiagnoseJa; grüne / rote DIAG-LED
● Empfangen RxDJa; grüne LED
● Senden TxDJa; grüne LED
Potenzialtrennung
zwischen Rückwandbus und SchnittstelleJa
Isolation
Isolation geprüft mitDC 707 V (Type Test)
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost); Startup @ -25 °C
● waagerechte Einbaulage, max.60 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Dezentraler Betrieb
an SIMATIC S7-300Ja
an SIMATIC S7-400Ja
an SIMATIC S7-1200Ja
an SIMATIC S7-1500Ja
an Standard PROFINET ControllerJa
Maße
Breite15 mm
Höhe73 mm
Tiefe58 mm
Gewichte
Gewicht, ca.30 g
letzte Änderung:25.08.2020


Produkt
Artikelnummer6AG1137-6AA00-2BA0
ArtikelbeschreibungSIPLUS ET 200SP CM PTP -40...+60°C start up -25°C mit Conformal Coating based on 6ES7137-6AA00-0BA0 . CM PTP Kommunikationsmodul für serielle Verbindung RS-422, RS-485 und RS-232, Freeport, 3964 (R), USS, MODBUS RTU Master, Slave, 115200 kBit/s
ProduktfamilieSerielle Schnittstelle SIPLUS CM PtP
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk42 Tag(e)
Nettogewicht pro ME0,040 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,40 x 7,80 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618068912
UPC804766242403
Statistische Warennummer85176200
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 25.02.2013
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05
