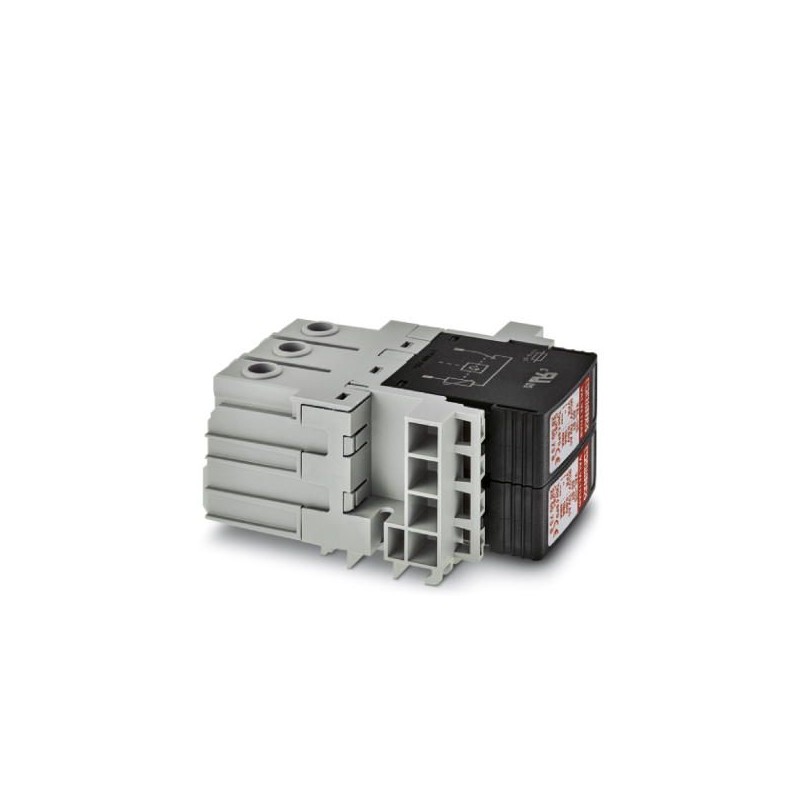

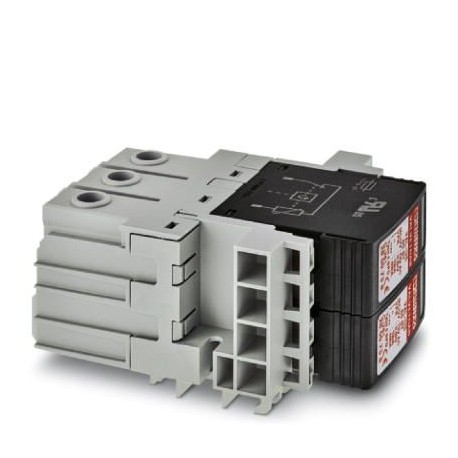

VAL-US 60/1+1/1U/FM 2909630 PHOENIX CONTACT Scaricatore di sovratensione di tipo 2
VAL-US 60/1+1/1U/FM
2909630
PHOENIX_CONTACT
Scaricatore di sovratensione di tipo 2
Dispositivo universale di protezione da sovratensioni e correnti da fulmine a innesto dotato di varistori per applicazioni da 48 a 60 V CC con due conduttori e messa a terra, con contatto di segnalazione remoto
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila sei cento trenta |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626370538 |
| Peso per Pezzo (escluso imballaggio) | 222.220 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila dieci |
| Paese di origine | NOI (Stati Uniti) |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 7.5 g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | II |
|---|---|
| T2 | |
| IT tipo di | T2 |
| IEC sistema di alimentazione | TN-S |
| Modalità di protezione | L-N |
| N-PE | |
| Tipo di montaggio | Montaggio a pannello |
| Colore | grigio |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Protezione da sovratensioni messaggio di errore | Ottica, indicatore remoto di contatto |
Descrizioni aggiuntive
| Nota | Per l'installazione in un tocco protetto armadio. Per applicazioni con UC> 500 V distanze di lato e le distanze all'area di connessione deve essere minimo di 5 mm tra le diverse componenti attivi tra cui messa a terra delle parti. |
|---|
Il circuito di protezione
| Tensione nominale UN | -48 V DC ±10 % (RRH) |
|---|---|
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Tensione continua massima UC | 75 V AC |
| 100 V DC | |
| Nominale corrente di carico IL | 80 A |
| Corrente residua ioPE | ≤ 0.45 mA |
| Consumo energetico in Standby PC | ≤ 35 mVA |
| Corrente nominale di scarica min(8/20) µs | 15 kA |
| La massima corrente di scarica mimax(8/20) µs | 40 kA |
| Corrente nominale di cortocircuito hoSCCR | 25 kA |
| Protezione di tensione a livello di Up | ≤ 0.55 kV |
| Tensione residua Ures | ≤ 0.55 kV (min) |
| ≤ 0.425 kV (a 10 kA) | |
| ≤ 0.325 kV (a 5 kA) | |
| ≤ 0.275 kV (a 3 kA) | |
| TOV comportamento di UT | 100 V AC (5 s / resistere modalità) |
| Il tempo di risposta tUn | ≤ 25 ns |
| Max. fusibile di backup con V-tipo di cablaggio | 80 A AC (gG - 16 mm2) |
| Max. fusibile di backup con ramo di cablaggio | 160 CA (gG) |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 5 V AC 250 V AC |
| 125 V AC (UL) | |
| 125 V DC (200 mA DC) | |
| Corrente di funzionamento | 5 mA CA ... 1,5 A |
| 1 A (UL) | |
| 1 (30 V DC) | |
| Metodo di connessione | Push-in connessione a molla |
| Lunghezza di spelatura | 6 mm |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 0,5 mm2 |
| Sezione conduttore solido min. | 0,14 mm2 |
| Sezione conduttore solid max. | 0,5 mm2 |
| Sezione conduttore AWG | 24 ... 20 (UL) |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 2.5 Nm ... 3 Nm |
| 22 lbf- . ... 26.5 lbf- . (UL) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile min. | 1,5 mm2 |
| Sezione conduttore flessibile max. | 25 mm2 |
| Sezione conduttore solido min. | 1,5 mm2 |
| Sezione conduttore solid max. | 35 mm2 |
| Sezione conduttore AWG | 15 2 ... |
| 10 ... 2 (UL) |
UL specifiche
| SPD Tipo | 4CA |
|---|---|
| Continua massima tensione di esercizio MCOV (L-N) | 75 V AC |
| 100 V DC | |
| Tensione nominale | 60 V DC |
| Modalità di protezione | N-G |
| L-N | |
| (L+ I) - (L-) | |
| (L+) - G | |
| (L-) - G |
UL indicatore/segnalazione remota
| Tensione di esercizio | 125 V AC |
|---|---|
| Corrente di funzionamento | 1 A AC |
| Sezione conduttore AWG | 30 ... 14 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni cento trenta mila otto cento unoeCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | Sì |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 15 kA |
| corrente impulsiva di scarica (8/20 µs) max. (EF012274) | 40 kA |
| tensione permanente AC max. (EF004198) | 75 V |
| livello di protezione L-N (EF004236) | 0.55 kV |
| protezione da sovratensioni max. collegamento in parallelo (fusibile) (EF015962) | 160 A |
| protezione da sovratensioni max. collegamento in serie (fusibile) (EF015963) | 80 A |
| resistenza al corto circuito (Isccr) (EF012627) | 25 kA |
| fusibile ausiliario integrato (EF008797) | Sì |
| senza corrente di perdita (EF016002) | No |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
