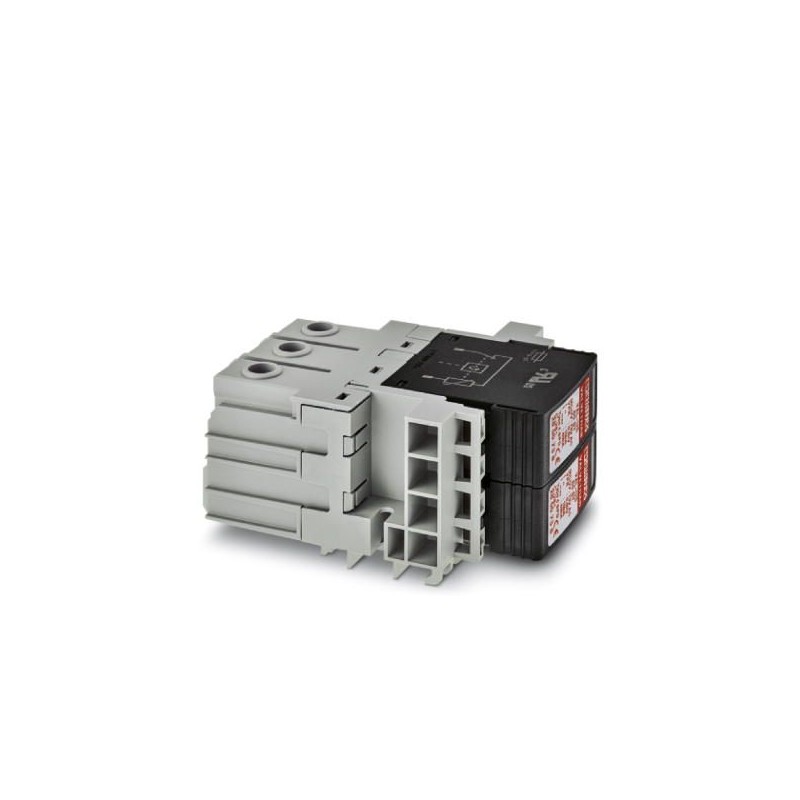

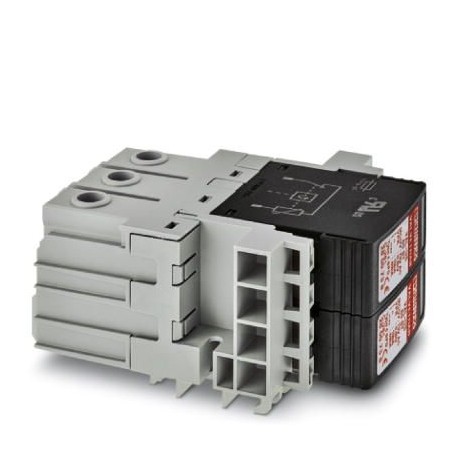

VAL-US 60/1+1/1U/FM 2909630 PHOENIX CONTACT Parafoudre de Type 2
VAL-US 60/1+1/1U/FM
2909630
PHOENIX_CONTACT
Parafoudre de Type 2
Dispositif universel enfichable de protection contre les surtensions et les courants de foudre équipé de varistances pour les applications 48-60 V DC avec deux conducteurs et mise à la terre, avec contact d’indication à distance
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille six cent trente |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626370538 |
| Poids par Pièce (hors emballage) | 222.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille dix |
| Pays d'origine | NOUS (États-unis) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 7,5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| IEC système d'alimentation | TN-S |
| Mode de protection | L-N |
| N-PE | |
| Type de montage | Montage sur panneau |
| Couleur | gris |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Des descriptions supplémentaires
| Note | Pour l'installation sur une touche protégé armoire. Pour les applications avec UC> 500 V, les distances à la côte et de la distance à la zone de raccordement doit être au minimum de 5 mm entre les différentes parties actives y compris la mise à la terre des parties. |
|---|
Le circuit de protection
| Tension nominale UN | -48 V CC ±10 % (RRH) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Maximum de tension continue UC | 75 V AC |
| 100 V DC | |
| Charge nominale courant IL | 80 Un |
| Courant résiduel j'PE | ≤ 0.45 mA |
| Consommation d'énergie en veille PC | ≤ 35 mVA |
| Nominale de courant de décharge In(8/20) µs | 15 kA |
| Maximum de courant de décharge Imax(8/20) µs | 40 kA |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| De la protection de tension au niveau Up | ≤ 0.55 kV |
| Résiduelle de la tension Ures | ≤ 0.55 kV (jen) |
| ≤ 0.425 kV (10 kA) | |
| ≤ 0.325 kV (à 5 kA) | |
| ≤ 0.275 kV (à 3 kA) | |
| TOV comportement à UT | 100 V AC (5 s / résister à la mode) |
| Le temps de réponse tUn | ≤ 25 ns |
| Max. fusible en amont avec V-type par le biais de câblage | 80 A AC (gG - 16 mm2) |
| Max. fusible en amont de la direction générale de câblage | 160 AC (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC |
| 125 V AC (UL) | |
| 125 V DC 200 mA DC) | |
| Courant de fonctionnement | 5 mA AC ... 1,5 A |
| 1 A (UL) | |
| 1 A 30 V DC) | |
| Méthode de connexion | Push-in connexion à ressort |
| Dénudage des conducteurs | 6 mm |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 0,5 mm2 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 0,5 mm2 |
| Chef de section AWG | 24 ... 20 (UL) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 2,5 Nm 3 Nm ... |
| 22 lbf-dans. ... 26,5 lbf-dans. (UL) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section transversale souple min. | 1,5 mm2 |
| Chef de section flexible max. | 25 mm2 |
| Chef de section transversale solide min. | 1,5 mm2 |
| Chef de section transversale solide max. | 35 mm2 |
| Chef de section AWG | 15 ... 2 |
| 10 ... 2 (UL) |
De l'UL
| SPD de Type | 4CA |
|---|---|
| Maximale de fonctionnement en continu de la tension de MCOV (L-N) | 75 V AC |
| 100 V DC | |
| Tension nominale | 60 V DC |
| Mode de protection | N-G |
| L-N | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G |
UL indicateur à distance/de signalisation
| Tension de fonctionnement | 125 V AC |
|---|---|
| Courant de fonctionnement | 1 A AC |
| Chef de section AWG | 30 14 ... |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million cents trente mille huit cent uneCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Oui |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 15 kA |
| Courant de décharge maximal (8/20) (EF012274) | 40 kA |
| Tension continue la plus élevée CA (EF004198) | 75 V |
| Niveau de protection L-N (EF004236) | 0.55 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 160 A |
| Protection max. contre les surintensités, connexion en série (fusible) (EF015963) | 80 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 25 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
