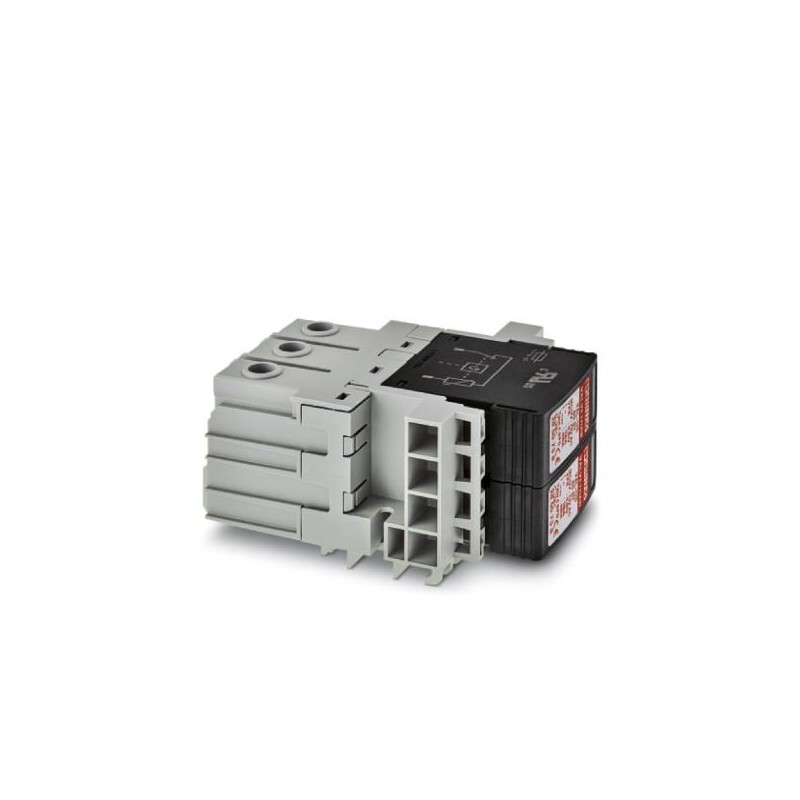

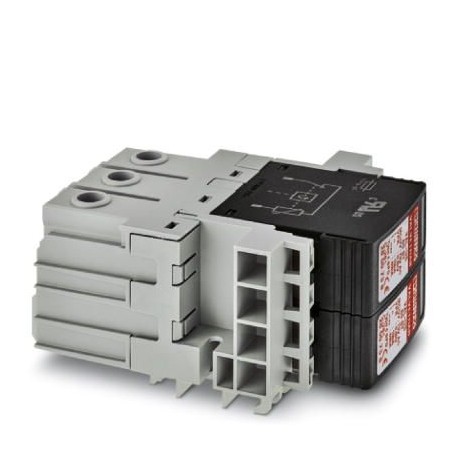

VAL-US 60/1+1/1U/FM 2909630 PHOENIX CONTACT Тип 2 ОПН
VAL-US 60/1+1/1U/FM
2909630
PHOENIX_CONTACT
Тип 2 ОПН
Универсальное вставное устройство защиты от перенапряжения и тока молнии с варисторами для приложений 48–60 В постоянного тока с двумя проводниками и заземлением, с контактом дистанционной индикации
Заземление и молниезащита > Устройство защиты от перенапряжения для систем энергоснабжения
Trabtech (TT)
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот девять тысяч шестьсот тридцать |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626370538 |
| Вес / шт. (без упаковки) | 222.220 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят три тысячи десять |
| Страна происхождения | США (Соединенные Штаты Америки) |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 (только при использовании всех точек терминала) |
|---|---|
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 80 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 80 °С |
| Высота | ≤ 2000 м (над уровнем моря (над уровнем моря)) |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % |
| Шок (операция) | 30г (половина-синус / 11 мс / 3-кратным ±Х, ±У, ±з) |
| Вибрации (операция) | 7,5 г (10 ... 500 Гц / 2,5 ч / Х, У, Z) |
Общие
| Классификация испытаний по IEC | Второй |
|---|---|
| Т2 | |
| En тип | Т2 |
| Система подачи питания IEC | ТН-Ы |
| Режим охраны | Л-Н |
| Н-ЧП | |
| Тип установки | Держатель панели |
| Цвет | серый |
| Материал корпуса | ПА 6.6 |
| ПБТ | |
| Степень загрязнения | Два |
| Номинальность воспламеняемости согласно ul 94 | В-0 |
| Тип | Железнодорожный модуль Дин, два раздела, делятся |
| Всплеск сообщение о неисправности защиты | Оптический, пульт дистанционного индикатора контакта |
Дополнительные описания
| Примечание | Для установки в сенсорный защищен кабинета. Для приложений с UС> 500 V с расстояния в стороны и расстояния в зоне соединение должно быть минимум 5 мм между различными активными деталями в том числе и заземленных частей. |
|---|
Защитная цепь
| Номинальное напряжение UН | -48 В ПОСТОЯННОГО ТОКА ±10 % (RRH ПО) |
|---|---|
| Номинальная частота FН | 50 Гц (60 Гц) |
| Максимальное постоянное напряжение UС | 75 В ПЕРЕМЕННОГО ТОКА |
| 100 В ПОСТОЯННОГО ТОКА | |
| Номинальный ток нагрузки яЛ | 80 а |
| Остаточный ток яЧП | ≤ 0.45 ма |
| В режиме ожидания потребляемая мощность PС | ≤ 35 МВ |
| Номинальный ток разряда яН(8/20) МКС | 15 ка |
| Максимальный ток разряда яМакс(8/20) МКС | 40 ка |
| Короткого замыкания ток яПКАП | 25 ка |
| Уровень защиты напряжения Uп | ≤ 0.55 кв |
| Остаточные напряжения UРЭС | ≤ 0.55 кв (В ЯН) |
| ≤ 0.425 кв (на 10 ка) | |
| ≤ 0.325 кВ (при 5 ка) | |
| ≤ 0.275 кв (по 3 ка) | |
| Поведение ТОВ в UТ | 100 в ac (5 С / режим выдержать) |
| Ответ времени tА | ≤ 25 НС |
| Макс. предохранитель резервного копирования с V-тип сквозной проводкой | 80 В переменного тока (гг - 16 мм2) |
| Макс. предохранитель резервного копирования с ветки проводки | 160 В переменного тока (гг) |
Показатель/телесигнализации
| Функция переключения | ФДТ контакт |
|---|---|
| Рабочее напряжение | 5 В AC 250 В AC ... |
| 125 В AC (УЛ) | |
| 125 в пост. тока (200 мА) | |
| Рабочий ток | 5 мА переменного тока ... 1.5 А |
| 1 А (УЛ) | |
| 1 А (30 В ПОСТ. ТОКА) | |
| Способ подключения | Пуш-весной связи |
| Длина зачистки | 6 мм |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 0,5 мм2 |
| Проводник сечением сплошной мин. | 0,14 мм2 |
| Проводник сечением сплошной максимум. | 0,5 мм2 |
| Проводника сечение AWG кабель | 24 ... 20 (Ул) |
Данные соединения
| Способ подключения | Винтовое соединение |
|---|---|
| Винтовая резьба | М5 |
| Момент затяжки | 2,5 Нм 3 Нм ... |
| 22 фунтоФ-в. ... 26.5 фунтовФ-в. (Ул) | |
| Длина зачистки | 16 мм |
| Проводник поперечное сечение, гибкий мин. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 25 мм2 |
| Проводник сечением сплошной мин. | 1,5 мм2 |
| Проводник сечением сплошной максимум. | 35 мм2 |
| Проводника сечение AWG кабель | 15 ... 2 |
| 10 ... 2 (Ул) |
Спецификации ul
| Тип УЗИП | 4CA |
|---|---|
| Максимальное непрерывное рабочее напряжение MCOV (Л-Н) | 75 В ПЕРЕМЕННОГО ТОКА |
| 100 В ПОСТОЯННОГО ТОКА | |
| Номинальное напряжение | 60 В DC |
| Режим охраны | Н-Г |
| Л-Н | |
| (Л+) - (Л-) | |
| (Л+) - Г | |
| (Л-) - Г |
Индикатор ул./телесигнализации
| Рабочее напряжение | 125 В AC |
|---|---|
| Рабочий ток | 1 А ПЕРЕМЕННОГО ТОКА |
| Проводника сечение AWG кабель | 30 ... 14 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов сто тридцать тысяч восемьсот одинЭСЛ@СС 6.0Двадцать семь миллионов сто тридцать тысяч восемьсотЭСЛ@СС 7.0Двадцать семь миллионов сто тридцать тысяч восемьсот пятьЭСЛ@СС 8.0Двадцать семь миллионов сто тридцать тысяч восемьсот пятьЭСЛ@СС 9.0Двадцать семь миллионов сто тридцать тысяч восемьсот пять
| Характеристика | Значение |
|---|---|
| System configuration DC (EF009926) | No |
| System configuration IT (EF009927) | No |
| System configuration TN (EF009928) | No |
| System configuration TN-C (EF009929) | No |
| System configuration TN-C-S (EF009933) | No |
| System configuration TN-S (EF009930) | Yes |
| System configuration TT (EF009931) | No |
| System configuration other (EF009932) | No |
| Nominal discharge surge current (8/20) (EF004214) | 15 kA |
| Max. discharge surge current (8/20) (EF012274) | 40 kA |
| Max. continuous voltage AC (EF004198) | 75 V |
| Voltage protection level L-N (EF004236) | 0.55 kV |
| Max. overcurrent protection device, parallel connection (fuse) (EF015962) | 160 A |
| Max. overcurrent protection device, series connection (fuse) (EF015963) | 80 A |
| Short-circuit breaking capacity (Isccr) (EF012627) | 25 kA |
| Integrated backup fuse (EF008797) | Yes |
| Leakage-current free (EF016002) | No |
| With remote signalling contact (EF000422) | Yes |
| Signalling at the device (EF004241) | Optic |
| Category type 2 (EF004230) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION RU .pdf | 28 Mbytes |
|
