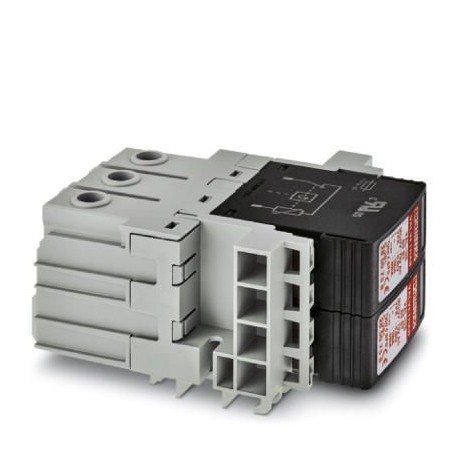

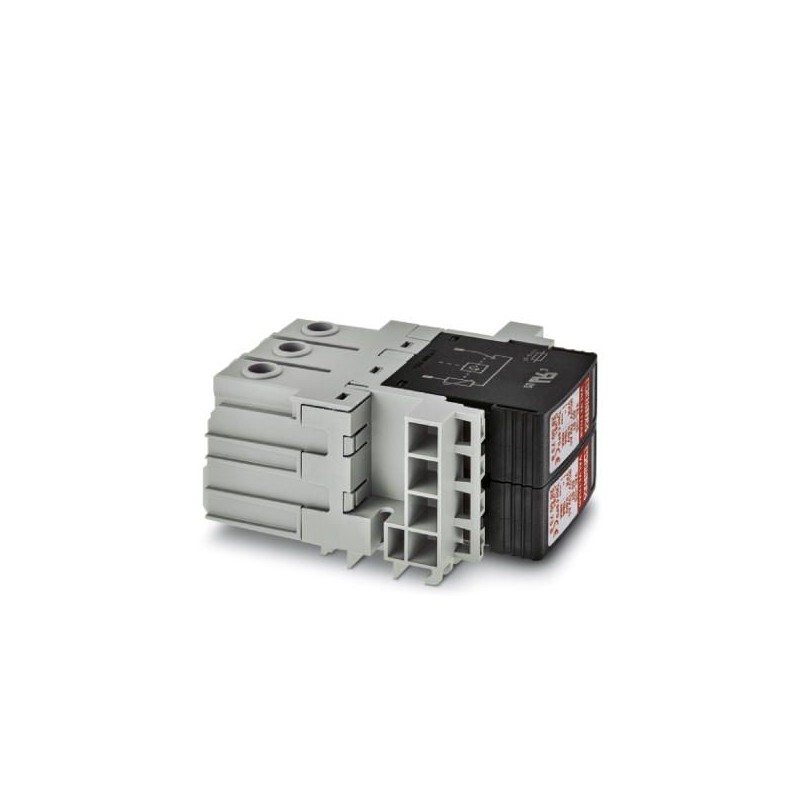

VAL-US 60/1+1/1U/FM 2909630 PHOENIX CONTACT Typ-2-überspannungsableiter
VAL-US 60/1+1/1U/FM
2909630
PHOENIX_CONTACT
Typ-2-überspannungsableiter
Universelles steckbares Überspannungs- und Blitzstromschutzgerät mit Varistoren für 48–60 V DC-Anwendungen mit zwei Leitern und Erdung, mit Fernmeldekontakt
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend sechs hundert dreißig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626370538 |
| Gewicht pro Stück (exklusive Verpackung) | 222.220 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend zehn |
| Herkunftsland | USA (United States) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7.5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | II |
|---|---|
| T2 | |
| De Typ | T2 |
| IEC-Stromversorgung | TN-S |
| Mode Schutz | L-N |
| N-PE | |
| Montage-Typ | Panel mount |
| Farbe | Grau |
| Gehäuse material | PA 6.6 |
| PBT | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Surge Schutz Fehler Meldung | Optische, Fernanzeige Kontakt |
Zusätzliche Beschreibungen
| Hinweis | Für die installation in einem touch-geschützten Gehäuse. Für Anwendungen, die mit UC> 500 V Entfernungen an der Seite und Entfernungen bei der Verbindung muss mindestens 5 mm zwischen den verschiedenen aktiven Teile einschließlich geerdeten teilen. |
|---|
Schutzschaltung
| Nennspannung UN | -48 V DC ±10 % (RRH) |
|---|---|
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Maximale kontinuierliche Spannung UC | 75 V AC |
| 100 V DC | |
| Nenn-Laststrom ichL | 80 A |
| Fehlerstrom-ichPE | ≤ 0.45 mA |
| Standby-Stromverbrauch PC | ≤ 35 mVA |
| Nennentladestrom In(8/20) µs | 15 kA |
| Maximale Entladestrom Imax(8/20) µs | 40 kA |
| Kurzschlussstrom ISCCR | 25 kA |
| Überspannungsschutz Stufe Up | ≤ 0.55 kV |
| Restspannung Ures | ≤ 0.55 kV (bei ichn) |
| ≤ 0.425 kV (bei 10 kA) | |
| ≤ 0.325 kV (bei 5 kA) | |
| ≤ 0.275 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 100 V AC (5 s / standhalten-Modus) |
| Reaktionszeit tEin | ≤ 25 ns |
| Max. Sicherung fuse mit V-durchgangsverdrahtung | 80 A AC (gG - 16 mm2) |
| Max. Sicherung fuse mit Zweig Verkabelung | 160 A AC (gG) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA AC 1,5 A ... |
| 1 A (UL) | |
| 1 A (30 V DC) | |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Abisolierlänge | 6 mm |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 0,5 mm2 |
| Leiterquerschnitt Feste min. | 0,14 mm2 |
| Leiterquerschnitt solid max. | 0,5 mm2 |
| Leiterquerschnitt AWG | 24 ... 20 (UL) |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 2,5 Nm ... 3 Nm |
| 22 lbf-in. ... 26.5 lbf-in. (UL) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel min. | 1,5 mm2 |
| Leiterquerschnitt flexibel max. | 25 mm2 |
| Leiterquerschnitt Feste min. | 1,5 mm2 |
| Leiterquerschnitt solid max. | 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
| 10 ... 2 (UL) |
UL-Spezifikationen
| SPD Typ | 4CA |
|---|---|
| Maximum continuous operating voltage MCOV (L-N) | 75 V AC |
| 100 V DC | |
| Nennspannung | 60 V DC |
| Mode Schutz | N-G |
| L-N | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G |
UL-Kennzeichen/remote-Signalisierung
| Betriebsspannung | 125 V AC |
|---|---|
| Betriebsstrom | 1 A AC |
| Leiterquerschnitt AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert einseCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Ja |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Nennableitstoßstrom (8/20) (EF004214) | 15 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 40 kA |
| Höchste Dauerspannung AC (EF004198) | 75 V |
| Schutzpegel L-N (EF004236) | 0.55 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) (EF015963) | 80 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 25 kA |
| Integrierte Vorsicherung (EF008797) | Ja |
| Leckstromfrei (EF016002) | Nein |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
