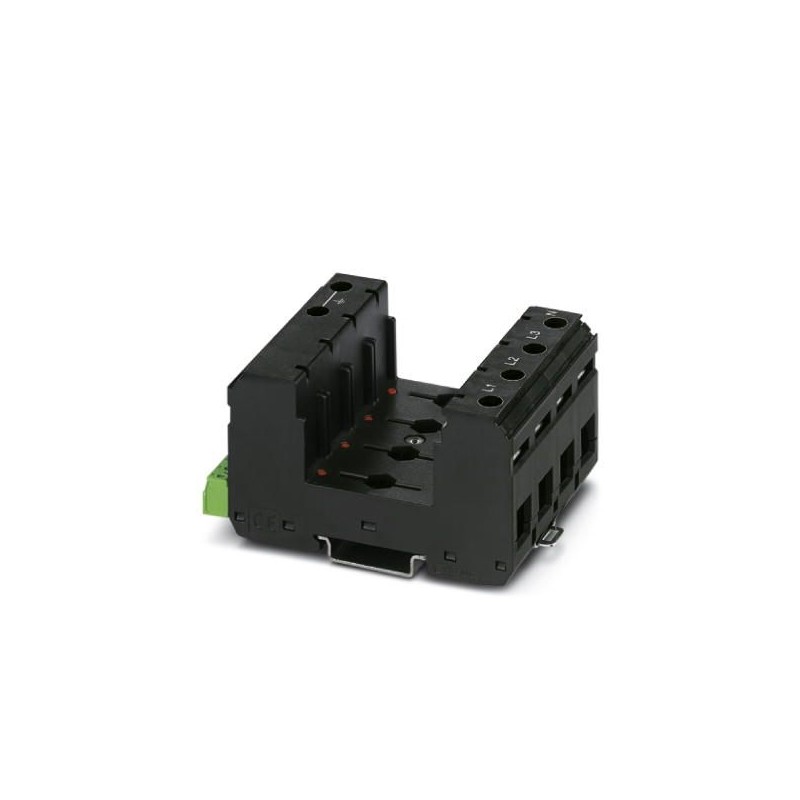

VAL-MS-T1/T2 3+1-BE/FM/10 1065864 PHOENIX CONTACT Di tipo 2 protezione da sovracorrente dell'elemento di base
VAL-MS-T1/T2 3+1-BE/FM/10
1065864
PHOENIX_CONTACT
10
Di tipo 2 protezione da sovracorrente dell'elemento di base
Elemento di base per scaricatori di tipo 2 della serie di prodotti VALVETRAB MS, con contatto di segnalazione a distanza. Esecuzione per alimentazioni trifase con conduzione N e PE separata.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo per protezione da sovratensioni
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sessanta cinque mila otto cento sessanta quattro |
|---|---|
| Unità d'imballaggio | 10 pc |
| Quantità di ordine minimo | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626730165 |
| Peso per Pezzo (escluso imballaggio) | 251.890 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | Il 98,7 mm |
|---|---|
| Larghezza | 71 mm |
| Profondità | 51.5 mm (incl. Guida DIN 7,5 mm) |
| Passo orizzontale | 4 Div. |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 7.5 g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | II |
|---|---|
| T2 | |
| IT tipo di | T2 |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | jet nero RAL 9005 |
| Materiale custodia | PBT |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Elemento di Base, montaggio su guida DIN |
| Numero di posizioni | Quattro |
| Protezione da sovratensioni messaggio di errore | Ottica, indicatore remoto di contatto |
Il circuito di protezione
| Frequenza nominale fN | 50 Hz (60 Hz) |
|---|---|
| Tensione continua massima UC | 500 V AC |
| Nominale corrente di carico IL | 80 A |
| Corrente nominale di cortocircuito hoSCCR | 25 kA |
| Max. fusibile di backup con V-tipo di cablaggio | 80 A (gG) |
| Max. fusibile di backup con ramo di cablaggio | 125 A (gG) |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 5 V AC 250 V AC |
| 30 V DC | |
| Corrente di funzionamento | 5 mA CA ... 750 mA AC |
| 1 A DC | |
| Metodo di connessione | Un Plug-in per connessione a vite via COMBICON |
| La filettatura della vite | M2 |
| Coppia di serraggio | 0.25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore solido | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG | 28 16 ... |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm2 ... 25 mm2 |
| Sezione conduttore solido | 1,5 mm2 ... 35 mm2 |
| Sezione conduttore AWG | 15 2 ... |
| Metodo di connessione | Forcella-tipo di capocorda per cavo |
| Sezione conduttore flessibile | 1,5 mm2 ... 16 mm2 |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento tréeCl@ss 8.0Venti sette millioni cento trenta mila otto cento tréeCl@ss 9.0Venti sette millioni cento trenta mila otto cento tré
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
