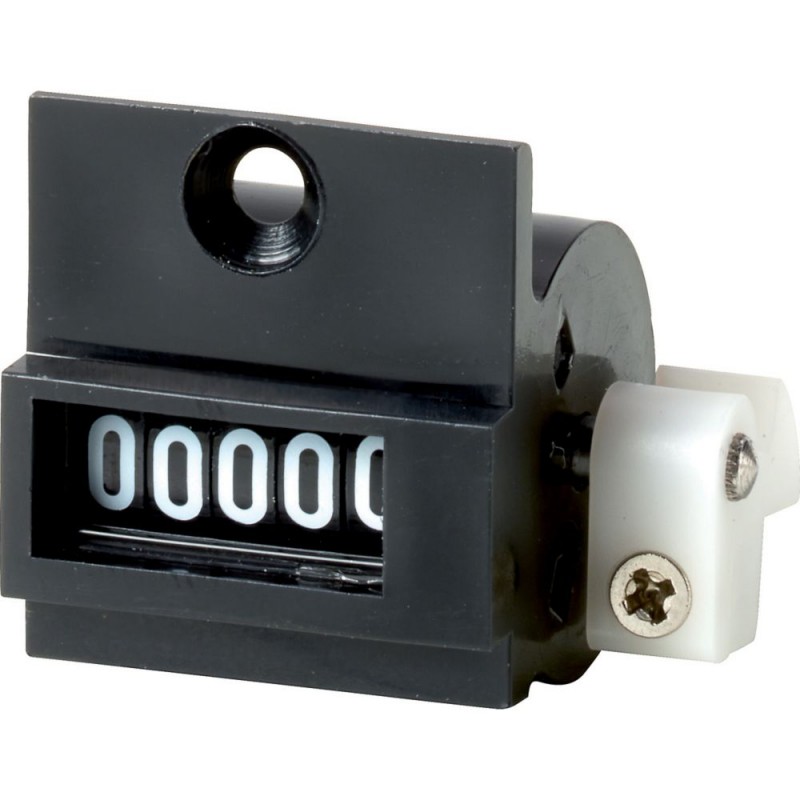

+IZMX-OC 124341 EATON ELECTRIC OC-34138 CI44X-150-OC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+IZMX-OC 124341 EATON ELECTRIC OC-34138 CI44X-150-OC

+IZMX-OC

124341

EATON-MOELLER

OC-34138 CI44X-150-OC

Maggiori dettagli


Home > EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Custodia in materiale isolante, lati lisci, AxLxP=375x375x175mm
Custodia vuota singola, materiale policarbonato, resistente agli urti, grado di protezione IP65, opzionalmente lucchettabile con DVZ...-CI, chiusura coperchio brevettata con compensazione sovrapressione integrata, pannelli laterali lisci, senza setti sfondabili, fascette per il fissaggio a parete, chiusura coperchio piombabile, RAL 7032, grigio ghiaia (sottocassetta), trasparente, incolore (coperchio), profondità di montaggio con piastra di montaggio=150mm, versione coperchio: trasparente, versione base: liscia
[

Programma di fornitura

Dimensioni
Assortimento
xEnergy Safety Ci
Funzione di base
custodia vuota
Funzione di base
Custodie singole
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Conformità alle norme
EN 62208
EN 61439-2
Grado di protezione
IP65
Descrizione
Pannelli laterali lisci, senza setti sfondabili
chiusura coperchio piombabile
Incluse fascette per serraggio a parete
Colore
RAL 7032, grigio ghiaia (base)
trasparente, incolore (coperchio)
Larghezza
375 mm
Altezza
375 mm
Profondità
175 mm
Profondità di montaggio con piastra di montaggio
150 mm
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 7.5 mm
142.5 mm
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 15 mm
135 mm
Profondità custodia
Legenda grafico
Misure dall'alto:
Profondità di montaggio con piastra di montaggio
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 7,5 mm
Profondità di montaggio per guide DIN per montaggio a scatto, altezza 15 mm
Profondità custodia
Profondità custodia
Esecuzione coperchio
trasparente
Versione base
liscia
,

Dati tecnici

Generalità
Conformità alle norme
EN 62208
EN 61439-2
Temperatura ambiente
-40 - +80 °C
Grado di protezione
IP65
Materiale
Materiale
policarbonato rinforzato con fibra di vetro (base)
Policarbonato non rinforzato (coperchio)
esente da alogeni
Trattamento della superficie
Resistente alla corrosione
Caratteristiche materiale
TermicheResistente alla temperatura
-40 °C - +120 °C (custodia)
85 °C (perni serratura)
80 °C (guarnizione)
ChimicheResistenza chimica
Resistente a: acidi < 10%, olio minerale, alcol, benzina, grassi, soluzioni saline
Resistente condizionatamente a: acidi > 10%
Non resistente a soluzioni alcaline, benzolo
AtmosfericheNebbia salina
IEC 60068-2-11
AtmosfericheResistenza raggi UV
Sotto tettuccio di protezione
Comportamento alla fiammaClasse di infiammabilità secondo UL94
V1 (base)
V2 (coperchio)
,

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione elettrica (inclusi distributori per impianti) (EG000023) / cassetta vuota (EC000058)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Piccolo Distributore D¦Installazione / Empty cabinet (small distribution board) ([email protected] [ACN385011])
tipo di montaggio
apparente
tipo di copertura
opzionale
esecuzione coperchio
chiuso
tipo di porta
senza
coperchio/porta trasparente
sì
con serratura
no
corrente nominale (In)
1600 A
altezza
375 mm
larghezza
375 mm
profondità
175 mm
profondità di incasso
150 mm
profondità interna
150 mm
spessore materiale scatola
9 mm
spessore materiale porta/coperchio
6 mm
colore
grigio
numero RAL
7032
numero di moduli
1
numero di file
0
larghezza in unità di suddivisione
15
numero delle aperture per la piastra della flangia
0
possibilità di applicazione
no
numero di ingressi per conduttori
0
materiale della scatola
plastica
superficie
altri
con piastra di montaggio
no
adatto per uso esterno
sì
adatto per parafulmine
sì
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
altri
classe isolamento
II
resistenza agli urti
IK10
ottenimento della funzione
altri
,

Dimensioni

]
