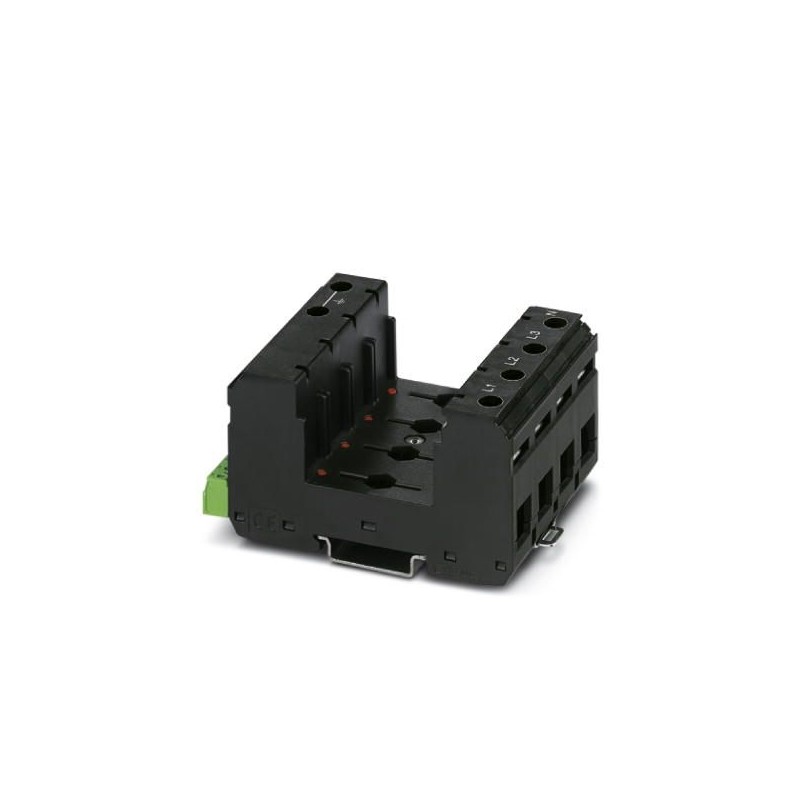

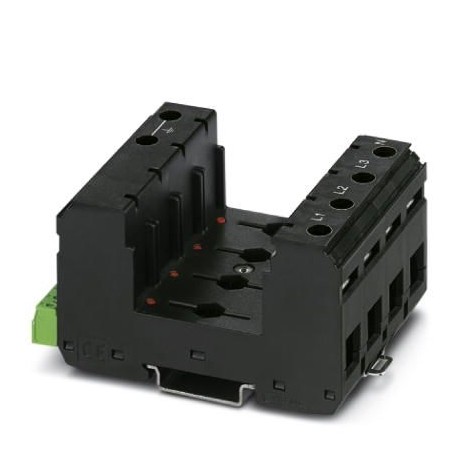

VAL-MS-T1/T2 3+1-BE/FM/10 1065864 PHOENIX CONTACT Typ-2-überspannungsschutz-Basiselement
VAL-MS-T1/T2 3+1-BE/FM/10
1065864
PHOENIX_CONTACT
10
Typ-2-überspannungsschutz-Basiselement
Basiselement für Entlader Typ 2 aus der Produktreihe VALVETRAB MS, mit Fernmeldekontakt. Ausführung für dreiphasige Stromversorgungen mit getrennter N- und PE-Leitung.
Erdung, Blitz- und Überspannungsschutz > Basiselement für Überspannungsableiter
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünf und sechzig tausend acht hundert vier und sechzig |
|---|---|
| Verpackungseinheit | 10 pc |
| Mindestbestellmenge | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626730165 |
| Gewicht pro Stück (exklusive Verpackung) | 251.890 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7.5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | II |
|---|---|
| T2 | |
| De Typ | T2 |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Gehäuse material | PBT |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | Ein Basis-element, DIN-Schienen-Montage |
| Anzahl der Positionen | Vier |
| Surge Schutz Fehler Meldung | Optische, Fernanzeige Kontakt |
Schutzschaltung
| Nennfrequenz fN | 50 Hz (60 Hz) |
|---|---|
| Maximale kontinuierliche Spannung UC | 500 V AC |
| Nenn-Laststrom ichL | 80 A |
| Kurzschlussstrom ISCCR | 25 kA |
| Max. Sicherung fuse mit V-durchgangsverdrahtung | 80 A (gG) |
| Max. Sicherung fuse mit Zweig Verkabelung | 125 A (gG) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| Verbindungs-Methode | Plug-in - /Schraubanschluss über COMBICON |
| Gewinde | M2 |
| Anzugsmoment | 0.25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG | 28 ... 16 |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 3 Nm (1,5 mm2 bis 16 mm2) |
| 4,5 Nm (25 ... 35 mm2 mm2) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm2 ... 25 mm2 |
| Leiterquerschnitt solid | 1,5 mm2 ... 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
| Verbindungs-Methode | Gabel-Typ Kabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm2 bis 16 mm2 |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert dreieCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert dreieCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert drei
