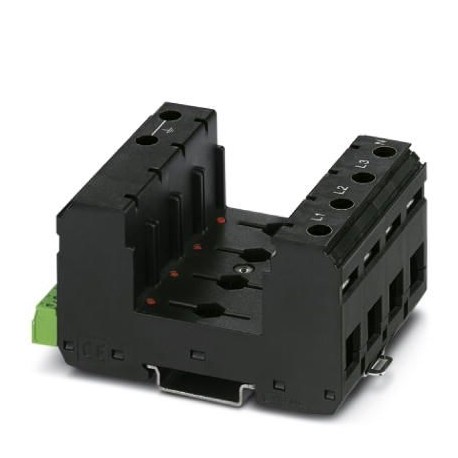

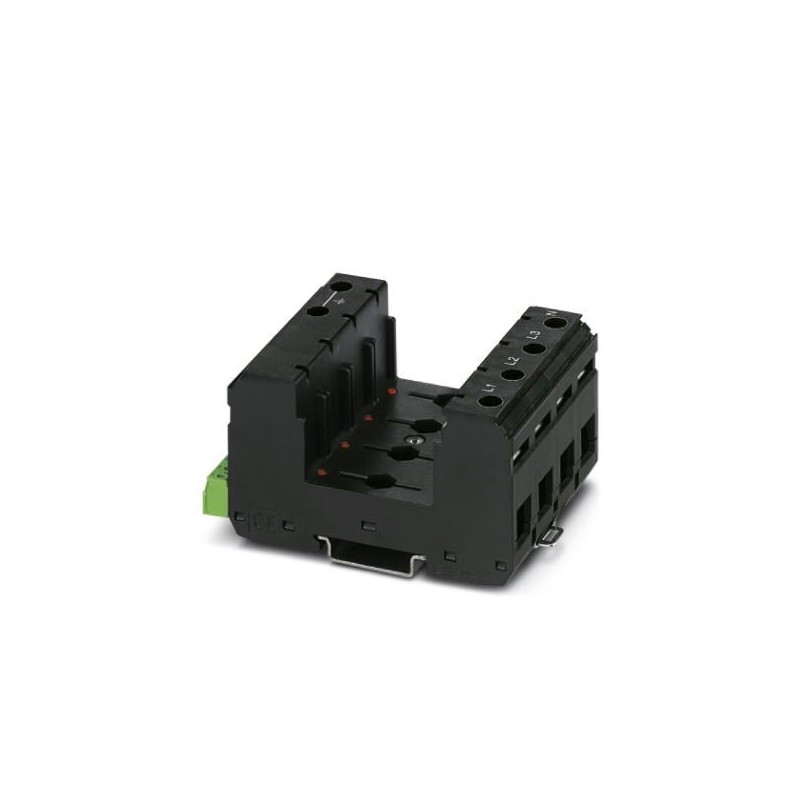

VAL-MS-T1/T2 3+1-BE/FM/10 1065864 PHOENIX CONTACT Type 2 de protection de montée subite de base de l'élément
VAL-MS-T1/T2 3+1-BE/FM/10
1065864
PHOENIX_CONTACT
10
Type 2 de protection de montée subite de base de l'élément
Élément de base pour déchargeurs de type 2 de la série de produits VALVETRAB MS, avec contact d’indication à distance. Exécution pour des alimentations triphasées avec conduction N et PE séparées.
Protection par mise à la terre, contre la foudre et contre les surtensions > Composant de base pour parafoudre
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante cinq mille huit cent soixante quatre |
|---|---|
| Unité d'emballage | 10 pc |
| Quantité d'ordre Minimum | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626730165 |
| Poids par Pièce (hors emballage) | 251.890 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 (uniquement lorsque tous les points d'arrivée sont utilisés) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 7,5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| Type de montage | Rail DIN 35 mm |
| Couleur | jet noir RAL 9005 |
| Matériau du boîtier | PBT |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Élément de Base, montage sur rail DIN |
| Nombre de postes | Quatre |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Le circuit de protection
| Fréquence nominale fN | 50 Hz (60 Hz) |
|---|---|
| Maximum de tension continue UC | 500 V AC |
| Charge nominale courant IL | 80 Un |
| Courant de court-circuit de notation jeSCCR | 25 kA |
| Max. fusible en amont avec V-type par le biais de câblage | 80 A (gG) |
| Max. fusible en amont de la direction générale de câblage | 125 (gG) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC |
| 30 V DC | |
| Courant de fonctionnement | 5 mA AC ... 750 mA AC |
| 1 UN DC | |
| Méthode de connexion | Plug-in/vis de connexion via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Dénudage des conducteurs | 7 mm |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section AWG | 28 16 ... |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 1,5 mm2 ... 25 mm2 |
| Chef de section transversale solide | 1,5 mm2 ... 35 mm2 |
| Chef de section AWG | 15 ... 2 |
| Méthode de connexion | Fourche de type cosse de câble |
| Chef de section flexible | 1,5 mm2 ... 16 mm2 |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent troiseCl@ss 8.0Vingt sept million cents trente mille huit cent troiseCl@ss 9.0Vingt sept million cents trente mille huit cent trois
