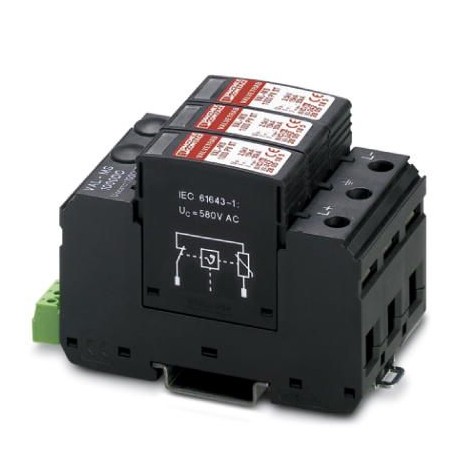

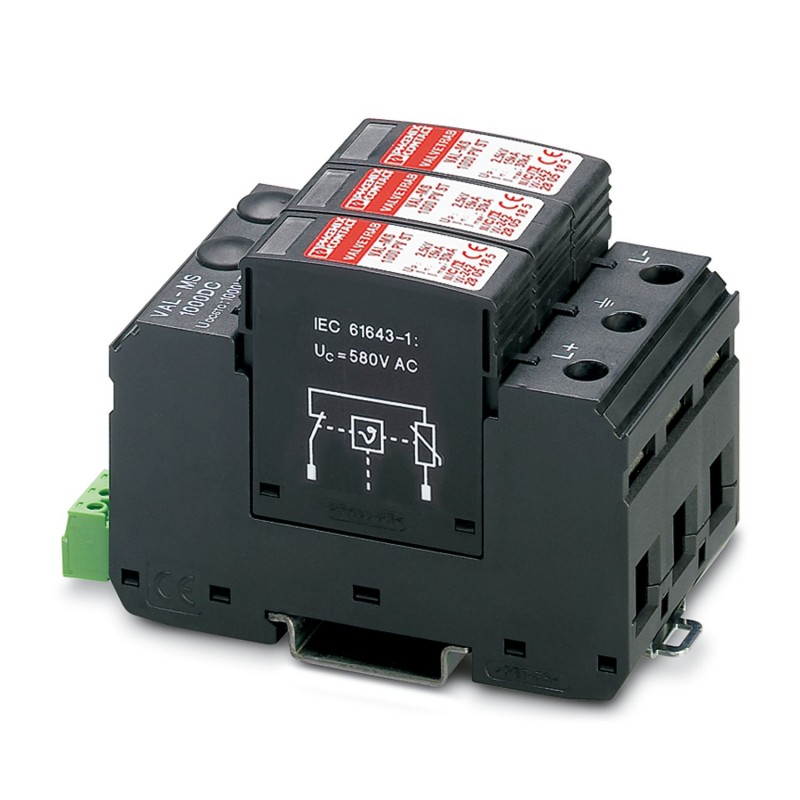

VAL-MS 600DC/2+V-FM 2800195 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 2
VAL-MS 600DC/2+V-FM
2800195
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 2
Scaricatore di sovratensioni per sistemi a tensione continua isolati e con messa a terra a 2 poli 600 V DC, per montaggio su guida di supporto, elemento base a 3 poli (L+, L-, terra) con contatto FM, tre varistori estraibili controllati termicamente, messaggio di stato su ogni connettore.
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Scaricatore PV |
| Famiglia di prodotti | VALVETRAB MS |
| Classe di prova IEC | II |
| T2 | |
| Tipo EN | T2 |
| Tipo | Modulo guida bicomponente a innesto |
| Numero di poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Tensione nominale UN | 600 V DC (Tensione a vuoto UOC) |
| Indicazione/segnalazione a distanza | |
| Funzione di inserzione | Contatti di scambio a 1 polo |
| Tensione d'esercizio massima ImaxAC | 250 V AC |
| Corrente d'esercizio massima Imax | 1,5 A AC (250 V AC) |
| 1,5 A DC (30 V DC) | |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia min. | 4,5 Nm |
| Coppia di serraggio | 30 lbf-in. (UL) |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore AWG | 10 ... 2 (UL) |
| Collegamento | MC 1,5/3 |
| Filettatura | M2 |
| Coppia min. | 0,25 Nm |
| Coppia di serraggio | 4 lbf-in. (UL) |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore AWG | 30 ... 14 (UL) |
| Disegno quotato |  |
| Larghezza | 53,4 mm |
| Altezza | 99 mm |
| Profondità | 65,5 mm |
| Unità modulare | 3 TE |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PBT/PA |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Massima tensione permanente UC | 600 V DC |
| Corrente di carico nom. IL | ≤ 80 A DC |
| Corrente conduttori di terra IPE | ≤ 20 µA |
| Assorbimento di potenza in standby PC | ≤ 12 mW |
| Corrente nominale dispersa In(8/20) µs | 15 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Livello di protezione Up | ≤ 3 kV (15 kA) |
| ≤ 3,6 kV (20 kA) | |
| Livello di protezione Up(L+) - (L-) | ≤ 3 kV |
| Livello di protezione Up(L+/L-) - PE | ≤ 3 kV |
| Tempo di risposta tA | ≤ 25 ns |
| Tempo di risposta tA(L+) - (L-) | ≤ 25 ns |
| Tempo di risposta tA(L+/L-) -PE | ≤ 25 ns |
| Circuito di protezione lato tensione continua (DC) | |
| Corrente di scarica max. Imax(8/20) µs | 40 kA |
| Tempo di risposta tA | ≤ 25 ns |
| Tempo di risposta tA(L+) - (L-) | ≤ 25 ns |
| Tempo di risposta tA(L+/L-) -PE | ≤ 25 ns |
| Corrente nominale dispersa In(8/20) µs | 15 kA |
| Corrente di carico nom. IL | ≤ 80 A DC |
| Resistenza ai corto circuiti ISCPV | 80 A |
| Corrente conduttori di terra IPE | ≤ 20 µA |
| Livello di protezione Up | ≤ 3 kV (15 kA) |
| ≤ 3,6 kV (20 kA) | |
| Livello di protezione Up(L+) - (L-) | ≤ 3 kV |
| Livello di protezione Up(L+/L-) - PE | ≤ 3 kV |
| Assorbimento di potenza in standby PC | ≤ 12 mW |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | DIN EN 60664-1 / DIN EN 61643-11 |
| Norme | |
| Norme/Disposizioni | DIN EN 61643-11 |
| IEC 61643-1 | |
| IEC 60364-7-712 | |
| Norme/disposizioni | DIN EN 61643-11/A11 |
| Nota | 2007 |
| Norme/disposizioni | IEC 61643-1 |
| Nota | 2005 |
| Norme/disposizioni | IEC 60364-7-712 |
| Nota | 2002 |
| Tipo di montaggio | Guida di supporto: 35 mm |
