PHOENIX_CONTACTIB ST 24 PT100 4/4 2752767 PHOENIX CONTACT Modulo I/O

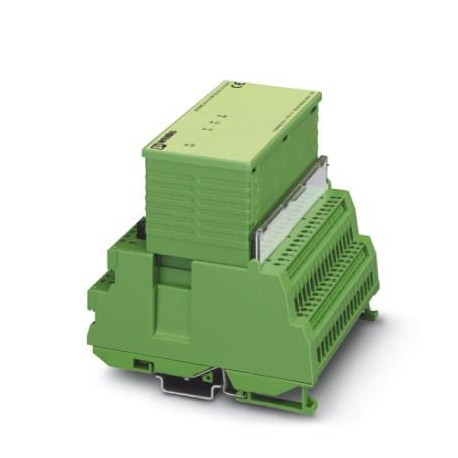

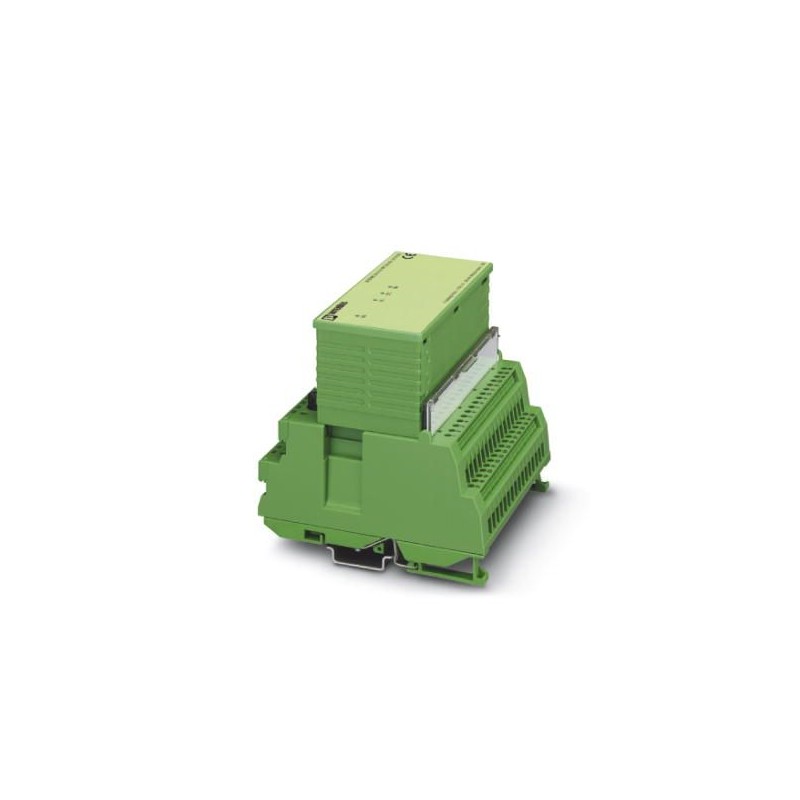

PHOENIX_CONTACT IB ST 24 PT100 4/4 2752767 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

IB ST 24 PT100 4/4 2752767 PHOENIX CONTACT Modulo I/O

Riferimento: IB ST 24 PT100 4/4

Codice: 2752767

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo I/O

Categorie:

  • PHOENIX_CONTACT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:IB ST 24 TEMP 4 RTD2700843

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2752767
Pezzi/conf.1
Pagina catalogoPagina 251 (C-8-2013)
GTIN4017918062736
Numero tariffa doganale85389091

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza118 mm
Altezza117 mm
Lunghezza116 mm

Condizioni ambientali

Grado di protezioneIP20

Interfacce

Interfacciabus locale ST
Collegamentoconnettore bus locale ST
Velocità di trasmissione500 kBit/s

Alimentazione

Tensione logica UL9 V DC (dal bus locale ST)
Tensione periferia24 V DC
Corrente assorbita tipica85 mA (dal bus locale ST)
50 mA (a US)
Max. corrente assorbita100 mA (dal bus locale ST)
85 mA (a US)

Separazione del potenziale

Test di verificaBus/Ingressi 500 V AC 50 Hz 1 min.
Tensione di alimentazione/Ingressi 500 V AC 50 Hz 1 min.
Tensione di alimentazione/Conduttore di terra 500 V AC 50 Hz 1 min.
Tensione periferica/Conduttore di terra 500 V AC 50 Hz 1 min.

Ingressi

Numero ingressi4
Tecnica di connessione2, 3, 4 conduttori
Tipi sensore utilizzabili (RTD)PT: -200 °C ... +850 °C, Ni: -60 °C ... +250 °C
Principio di misuraprocedura Sigma-Delta
Rappresentazione del valore misurato16 bit complemento a due
Risoluzione dei valori di misura16 bit
Quantizzazione0,1 K (con scala Celsius, 0,056 K con scala Fahrenheit)
Aggiornamento dati di processo258 ms (per canale/816 ms tutti i canali (con soppressione 50 Hz))
Limite errore base della gamma di valori0,003 %

Generalità

Peso540 g
Tipo di montaggioGuida di supporto
DenominazioneBlocchetto di morsetti
CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
Datasheet 1: 2752767 - IB ST 24 PT100 4/4
190 Kbytes
Complete catalogue 1: 2752767 - IB ST 24 PT100 4/4
19 Mbytes
