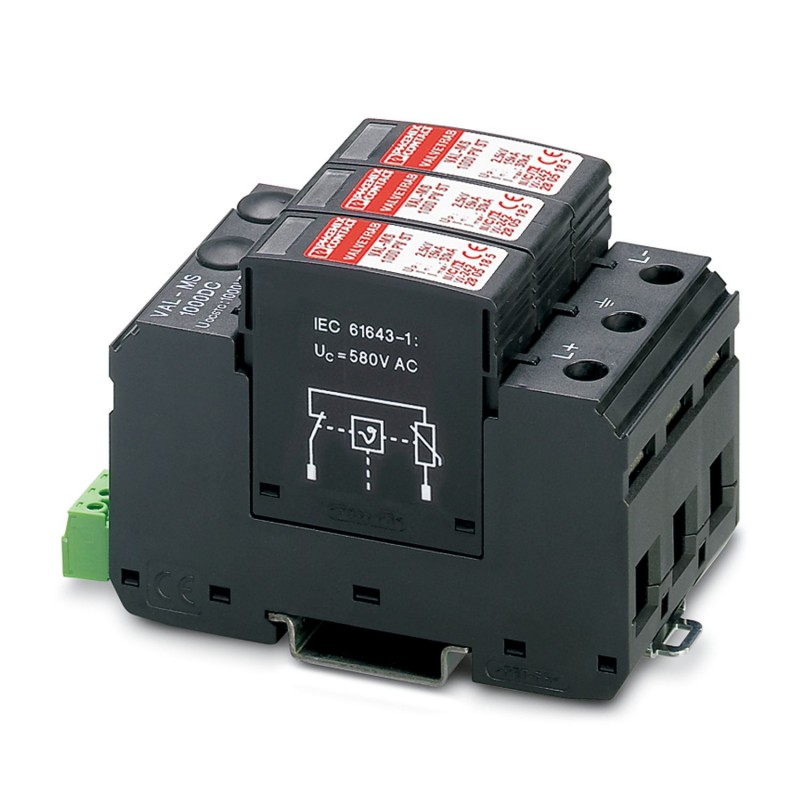

VAL-MS 600DC/2+V-FM 2800195 PHOENIX CONTACT Dispositif de protection antisurtension type 2
VAL-MS 600DC/2+V-FM
2800195
PHOENIX_CONTACT
Dispositif de protection antisurtension type 2
Parafoudre pour systèmes bipolaires à tension continue 600 V DC, isolé et mis à la terre, pour montage sur profilé, élément de base 3 pôles (L+, L- / terre) avec contact de signalisation à distance,3 varistances enfichables équipées d'un dispositif de surveillance de température, affichage d'état de chaque connecteur mâle.
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Parafoudres PV |
| Gamme de produits | VALVETRAB MS |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Tension nominale UN | 600 V DC (Tension de marche à vide UOC) |
| Affichage/signalisation à distance | |
| Fonction de commutation | Inverseur, 1 pôle |
| Tension de service maximale UmaxAC | 250 V AC |
| Courant de service maximal Imax | 1,5 A AC (250 V AC) |
| 1,5 A DC (30 V DC) | |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage min. | 4,5 Nm |
| Couple de serrage | 30 lbf-in. (UL) |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section conduct. AWG | 10 ... 2 (UL) |
| Type de raccordement | MC 1,5/3 |
| Filetage vis | M2 |
| Couple de serrage min. | 0,25 Nm |
| Couple de serrage | 4 lbf-in. (UL) |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section conduct. AWG | 30 ... 14 (UL) |
| Dessin coté |  |
| Largeur | 53,4 mm |
| Hauteur | 99 mm |
| Profondeur | 65,5 mm |
| Graduation | 3 UL |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PBT/PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Tension permanente maximale UC | 600 V DC |
| Courant de charge nominal IL | ≤ 80 A DC |
| Courant résidual IPE | ≤ 20 µA |
| Consommation de puissance en veille PC | ≤ 12 mW |
| Courant nom. de décharge In(8/20)µs. | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Niveau de protection en tension Up | ≤ 3 kV (15 kA) |
| ≤ 3,6 kV (20 kA) | |
| Niveau de protection en tension Up(L+) - (L-) | ≤ 3 kV |
| Niveau de protection en tension Up(L+/L-)-PE | ≤ 3 kV |
| Temps de réponse tA | ≤ 25 ns |
| Temps de réponse tA(L+) - (L-) | ≤ 25 ns |
| Temps de réponse tA(L+/L-) - PE | ≤ 25 ns |
| Circuit de protection côté tension continue (DC) | |
| Courant de choc de décharge maximal lmax(8/20) µs | 40 kA |
| Temps de réponse tA | ≤ 25 ns |
| Temps de réponse tA(L+) - (L-) | ≤ 25 ns |
| Temps de réponse tA(L+/L-) - PE | ≤ 25 ns |
| Courant nom. de décharge In(8/20)µs. | 15 kA |
| Courant de charge nominal IL | ≤ 80 A DC |
| Résistance aux courts-circuits ISCPV | 80 A |
| Courant résidual IPE | ≤ 20 µA |
| Niveau de protection en tension Up | ≤ 3 kV (15 kA) |
| ≤ 3,6 kV (20 kA) | |
| Niveau de protection en tension Up(L+) - (L-) | ≤ 3 kV |
| Niveau de protection en tension Up(L+/L-)-PE | ≤ 3 kV |
| Consommation de puissance en veille PC | ≤ 12 mW |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | DIN EN 60664-1 / DIN EN 61643-11 |
| Normes | |
| Normes/Prescriptions | DIN EN 61643-11 |
| CEI 61643-1 | |
| CEI 60364-7-712 | |
| Normes/prescriptions | DIN EN 61643-11/A11 |
| Remarque | 2007 |
| Normes/prescriptions | CEI 61643-1 |
| Remarque | 2005 |
| Normes/prescriptions | CEI 60364-7-712 |
| Remarque | 2002 |
| Type de montage | Profilé : 35 mm |
