SACCEC-M12MS-5CON-M16/10,0-920 1525665 PHOENIX CONTACT Connettore da incasso sistema bus
SACCEC-M12MS-5CON-M16/10,0-920
1525665
PHOENIX_CONTACT
Connettore da incasso sistema bus

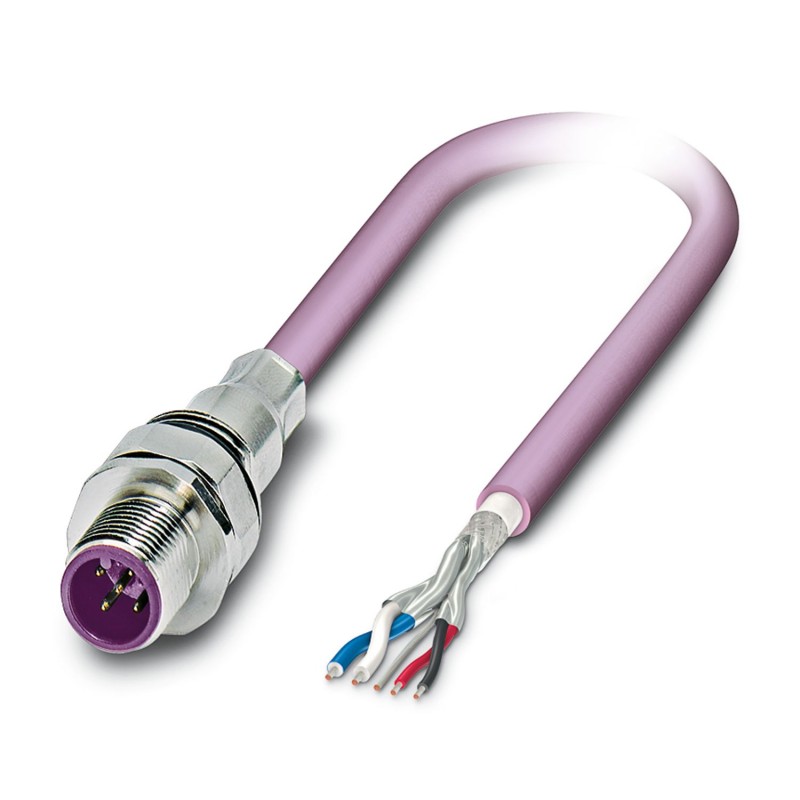

Connettore maschio da incasso sistema bus, DeviceNet/CANopen, 5 poli, M12, schermato, codifica A, montaggio anteriore/a vite, con filettatura M16, posizionabile, con cavo bus da 10,5 m, 2 x 0,2 mm2; 2 x 0,32 mm2
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di montaggio | Montaggio anteriore M16 x 1,5 |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Numero di poli | 5 |
| Schermato | sì |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale isolante | PA66 |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale connessione a vite | Metallo |
| Guaina esterna, materiale | PUR |
| Materiale conduttore | Filo Cu stagnato |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 60 V |
| Corrente nominale IN | 4 A |
| Tensione di prova | 2500 V |
| Tensione di prova filo/filo | 2000 V |
| Resistenza del conduttore max. | 51,6 mΩ/m |
| Connessione conduttori | |
| Collegamento | CAN Bus/DeviceNet |
| Dati meccanici | |
| Cicli di piegatura, massimo | 5000000 |
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Codifica | A |
| Connessione 2 | |
| Struttura testa | estremità conduttore libera |
| Lunghezza cavo | 10 m |
| CANopen®/DeviceNet™, PUR, viola [920] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Peso della linea | 90 kg/km |
| Tipo di cavo | CANopen®/DeviceNet™, PUR, viola |
| Tipo cavo (sigla) | 920 |
| Tipo di segnale/categoria | CANopen® |
| DeviceNet™ | |
| Struttura dei cavi | 2xAWG24/19+2xAWG22/19 |
| Diametro esterno conduttore | 6,70 mm ±0,3 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | lilla rossastro RAL 4001 |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Linea segnale AWG | 24 |
| Struttura conduttore tensione di alimentazione | 19x 0,15 mm |
| Sezione del conduttore | 2x 0,25 mm² (Linea dati) |
| Tensione di alimentazione AWG | 22 |
| Materiale isolamento fili | PE espanso (Linea dati) |
| PE (Tensione di alimentazione) | |
| Diametro filo con guaina isolante | 1,95 mm ±0,05 mm (Linea dati) |
| 1,4 mm ±0,05 mm (Tensione di alimentazione) | |
| Conduttore singolo, colore | rosso-nero, blu-bianco |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Pellicola di alluminio rivestita in plastica, lato in alluminio esterno |
| Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 80 % |
| Tensione nominale cavo | ≤ 300 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 5 GΩ*km (Linea dati) |
| ≥ 5 GΩ*km (Tensione di alimentazione) | |
| Impedenza caratteristica | 120 Ω ±10 % (con 1 MHz) |
| Resistenza del doppino | ≤ 181,80 Ω/km (Linea dati) |
| ≤ 114,80 Ω/km (Tensione di alimentazione) | |
| Capacità linea | nom. 40 nF/km (Linea dati) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Raggio di piegatura | 70 mm |
| Corsa di posizionamento | 4,5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 3 m/s² |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Cavo, inserto catene portacavi) |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Resistenza alla fiamma | UL 1581, sezione 1060 e UL 2556, sezione 9.3 (FT1) |
| UL 1581, sezione 1100 e UL 2556, sezione 9.1 (HFT/FT2) | |
| IEC 60332-1-2 | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C (Cavi, posa mobile) |
| -30 °C ... 70 °C (Cavi, posa mobile) | |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (connettore / connecttore femmina) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| -20 °C ... 75 °C (Cavi, posa mobile) | |
