SACCEC-M12MS-5CON-M16/10,0-920 1525665 PHOENIX CONTACT Connecteurs encastrables pour système bus
SACCEC-M12MS-5CON-M16/10,0-920
1525665
PHOENIX_CONTACT
Connecteurs encastrables pour système bus

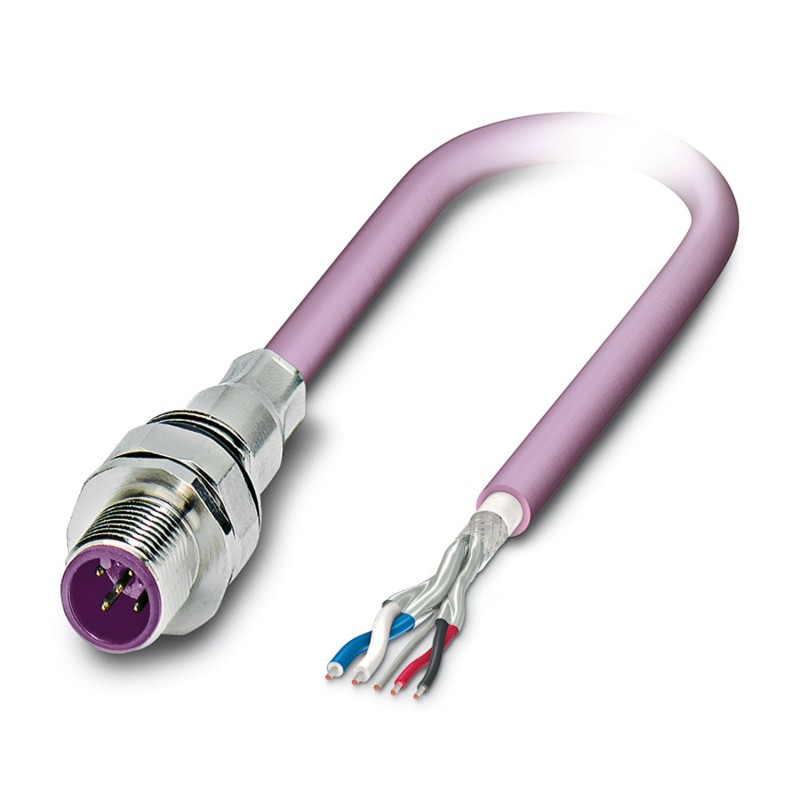

Connecteur mâle encastrable pour système de bus, DeviceNet/CANopen, 5 pôles, M12, blindé, détrompage A, montage vissé/sur face avant, filetage M16, positionnable, câble bus de 10,5 m, 2 x 0,2 mm2; 2 x 0,32 mm2
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de montage | Montage sur face avant M16 x 1,5 |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Nombre de pôles | 5 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA66 |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau du raccordement vissé | Métallique |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu étamé |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 60 V |
| Intensité nominale IN | 4 A |
| Tension d'essai | 2500 V |
| Tension d'essai fil/fil | 2000 V |
| Résistance max. du conducteur | 51,6 mΩ/m |
| Raccordement du conducteur | |
| Type de raccordement | CAN Bus / DeviceNet |
| Caractéristiques mécaniques | |
| Cycles de flexion max. | 5000000 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Détrompage | A |
| Raccordement 2 | |
| Type tête | extrémité libre |
| Longueur du câble | 10 m |
| CANopen®/DeviceNet™, PUR, violet [920] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Poids de gaine | 90 kg/km |
| Type | CANopen®/DeviceNet™, PUR, violet |
| Type de câble (symbole) | 920 |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Structure de câble | 2xAWG24/19+2xAWG22/19 |
| Diamètre extérieur du câble | 6,70 mm ±0,3 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | lilas rouge RAL 4001 |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| AWG ligne de signaux | 24 |
| Structure du conducteur alimentation en tension | 19x 0,15 mm |
| Section de câble | 2x 0,25 mm² (Ligne de données) |
| AWG alimentation en tension | 22 |
| Matériel Isolant du fil | PE moussé (Ligne de données) |
| PE (Alimentation) | |
| Diamètre de fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
| 1,4 mm ±0,05 mm (Alimentation) | |
| Fil, coloris | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 80 % |
| Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Résistance d'isolation de la ligne | ≥ 5 GΩ*km (Ligne de données) |
| ≥ 5 GΩ*km (Alimentation) | |
| Impédance caractéristique | 120 Ω ±10 % (pour 1 MHz) |
| Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
| ≤ 114,80 Ω/km (Alimentation) | |
| Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Rayon de courbure | 70 mm |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Câble, utilisation de chaînes porte-câbles) |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à la propagation des flammes | UL 1581, segment 1060 et UL 2556, segment 9.3 (FT1) |
| UL 1581, segment 1100 et UL 2556, segment 9.1 (HFT/FT2) | |
| CEI 60332-1-2 | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (Câble, pose souple) |
| -30 °C ... 70 °C (Câble, pose souple) | |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (connecteur mâle / femelle) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| -20 °C ... 75 °C (Câble, pose souple) | |
