SACCEC-M12MS-5CON-M16/10,0-920 1525665 PHOENIX CONTACT Conector enchufable de montaje incorporado para siste..
SACCEC-M12MS-5CON-M16/10,0-920
1525665
PHOENIX_CONTACT

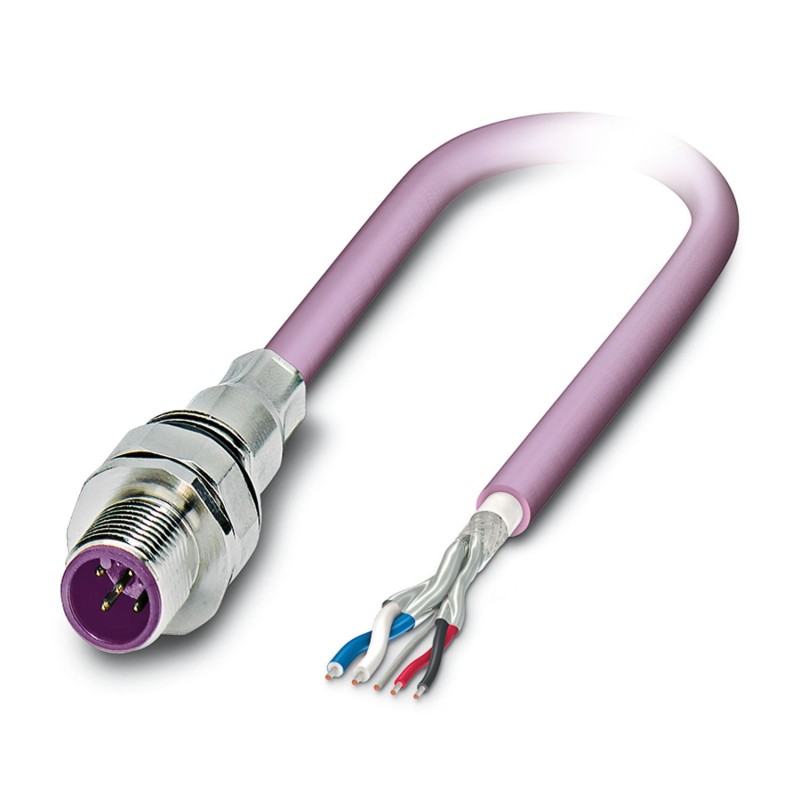

Conector enchufable de montaje incorporado para sistema de bus
Macho de montaje incorporado para sistema de bus, DeviceNet/CANopen, 5 polos, M12, apantallado, codificado A, montaje en paredes delanteras/montaje atornillado con rosca M16, posicionable, con cable de bus de 10,5 m, 2 x 0,2 mm2, 2 x 0,32 mm2
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de montaje | Montaje frontal M16 x 1,5 |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Número de polos | 5 |
| Apantallado | sí |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material aislante | PA66 |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material conexión por tornillo | Metal |
| Envoltura exterior, material | PUR |
| Material Conductor | Conductor Cu estañado |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 60 V |
| Corriente nominal IN | 4 A |
| Tensión de prueba | 2500 V |
| Tensión de prueba Conductor/Conductor | 2000 V |
| Resistencia máx. del conductor | 51,6 mΩ/m |
| Conexión de conductores | |
| Tipo de conexión | Bus CAN / DeviceNet |
| Datos mecánicos | |
| Ciclos de flexión máx. | 5000000 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
| Longitud del cable | 10 m |
| CANopen®/DeviceNet™, PUR, violeta [920] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 21198 (80 °C/300 V) |
| Peso del cable | 90 kg/km |
| Tipo de cable | CANopen®/DeviceNet™, PUR, violeta |
| Tipo de cable (abreviatura) | 920 |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ | |
| Estructura de cable | 2xAWG24/19+2xAWG22/19 |
| Diámetro exterior del cable | 6,70 mm ±0,3 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | rojo lila RAL 4001 |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Línea de señales AWG | 24 |
| Construcción del conductor alimentación de tensión | 19x 0,15 mm |
| Sección de línea | 2x 0,25 mm² (Línea de datos) |
| Alimentación de tensión AWG | 22 |
| Material Aislamiento de conductor | PE espumado (Línea de datos) |
| PE (Fuente de alimentación) | |
| Diámetro de conductor incl. aislamiento | 1,95 mm ±0,05 mm (Línea de datos) |
| 1,4 mm ±0,05 mm (Fuente de alimentación) | |
| Conductor individual, color | rojo-negro, azul-blanco |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja de aluminio revestida de plástico, lado de aluminio exterior |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 80 % |
| Tensión nominal Cable | ≤ 300 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Resistencia de aislamiento de la línea | ≥ 5 GΩ*km (Línea de datos) |
| ≥ 5 GΩ*km (Fuente de alimentación) | |
| Impedancia característica | 120 Ω ±10 % (con 1 MHz) |
| Resistencia al pulido | ≤ 181,80 Ω/km (Línea de datos) |
| ≤ 114,80 Ω/km (Fuente de alimentación) | |
| Capacidad de la línea | nom. 40 nF/km (Línea de datos) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Número de ciclos de flexión | 5000000 |
| Radio de curvatura, inserto de cadenas de arrastre | 10 x D |
| Radio de flexión | 70 mm |
| Trayecto de avance | 4,5 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 3 m/s² |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Cable, uso de cadenas de arrastre) |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según IEC 60754-1 | |
| Resistencia a las llamas | UL 1581, sección 1060 y UL 2556, sección 9.3 (FT1) |
| UL 1581, sección 1100 y UL 2556, sección 9.1 (HFT/FT2) | |
| IEC 60332-1-2 | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -30 °C ... 70 °C (Cable, disposiCión móvil) |
| -30 °C ... 70 °C (Cable, disposiCión móvil) | |
| -40 °C ... 80 °C (cable, disposición fija) | |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (macho / hembra) |
| -40 °C ... 80 °C (cable, disposición fija) | |
| -20 °C ... 75 °C (Cable, disposiCión móvil) | |
