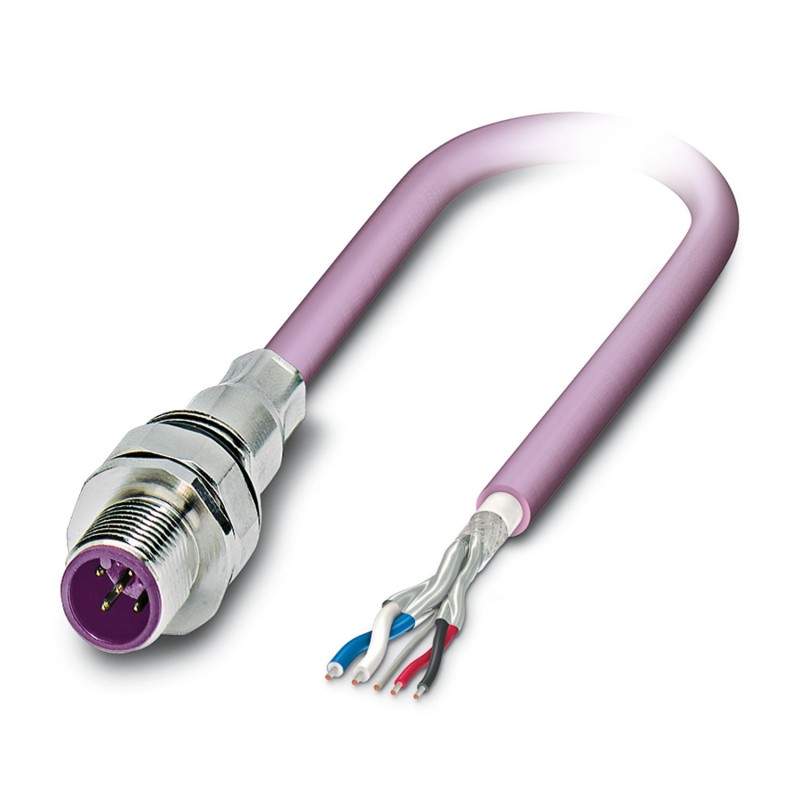

SACCEC-M12MS-5CON-M16/10,0-920 1525665 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCEC-M12MS-5CON-M16/10,0-920
1525665
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Bussystem-Einbaustecker, DeviceNet/CANopen, 5-polig, M12, geschirmt, A-kodiert, Vorderwand-/Schraubmontage mit M16-Gewinde, positionierbar, mit 10,5 m Buskabel, 2x 0,2 mm2, 2x 0,32 mm2
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Montageart | Vorderwandmontage M16 x 1,5 |
| Produkttyp | Rundsteckverbinder (geräteseitig) |
| Polzahl | 5 |
| Geschirmt | ja |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoff | PA66 |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Verschraubung | Metall |
| Außenmantel, Material | PUR |
| Material Leiter | verzinnte Cu-Litze |
| Durchgangswiderstand | ≤ 3 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 60 V |
| Nennstrom IN | 4 A |
| Prüfspannung | 2500 V |
| Prüfspannung Ader/Ader | 2000 V |
| Leiterwiderstand max. | 51,6 mΩ/m |
| Leiteranschluss | |
| Anschlussart | CAN Bus/DeviceNet |
| Mechanische Daten | |
| Biegezyklen maximal | 5000000 |
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Kodierung | A |
| Anschluss 2 | |
| Bauform Kopf | freies Leitungsende |
| Leitungslänge | 10 m |
| CANopen®/DeviceNet™, PUR, violett [920] | |
| Maßzeichnung |  |
| Geschirmt | ja |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Leitungsgewicht | 90 kg/km |
| Leitungstyp | CANopen®/DeviceNet™, PUR, violett |
| Kabeltyp (Kurzzeichen) | 920 |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Leitungsaufbau | 2xAWG24/19+2xAWG22/19 |
| Leitungsaußendurchmesser | 6,70 mm ±0,3 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | violett RAL 4001 |
| Material Leiter | verzinnte Cu-Litze |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| AWG Signalleitung | 24 |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Leitungsquerschnitt | 2x 0,25 mm² (Datenleitung) |
| AWG Spannungsversorgung | 22 |
| Material Aderisolation | geschäumtes PE (Datenleitung) |
| PE (Spannungsversorgung) | |
| Aderdurchmesser inklusive Isolierung | 1,95 mm ±0,05 mm (Datenleitung) |
| 1,4 mm ±0,05 mm (Spannungsversorgung) | |
| Einzelader, Farbe | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite außen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 80 % |
| Nennspannung Leitung | ≤ 300 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Leitungs-Isolationswiderstand | ≥ 5 GΩ*km (Datenleitung) |
| ≥ 5 GΩ*km (Spannungsversorgung) | |
| Wellenwiderstand | 120 Ω ±10 % (bei 1 MHz) |
| Schleifenwiderstand | ≤ 181,80 Ω/km (Datenleitung) |
| ≤ 114,80 Ω/km (Spannungsversorgung) | |
| Leitungs-Kapazität | nom. 40 nF/km (Datenleitung) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 5000000 |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Biegeradius | 70 mm |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (Kabel, Schleppketteneinsatz) |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Flammwidrigkeit | UL 1581, Abschnitt 1060 und UL 2556, Abschnitt 9.3 (FT1) |
| UL 1581, Abschnitt 1100 und UL 2556, Abschnitt 9.1 (HFT/FT2) | |
| IEC 60332-1-2 | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -30 °C ... 70 °C (Kabel, bewegliche Verlegung) |
| -30 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C (Stecker/Buchse) |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| -20 °C ... 75 °C (Kabel, bewegliche Verlegung) | |
