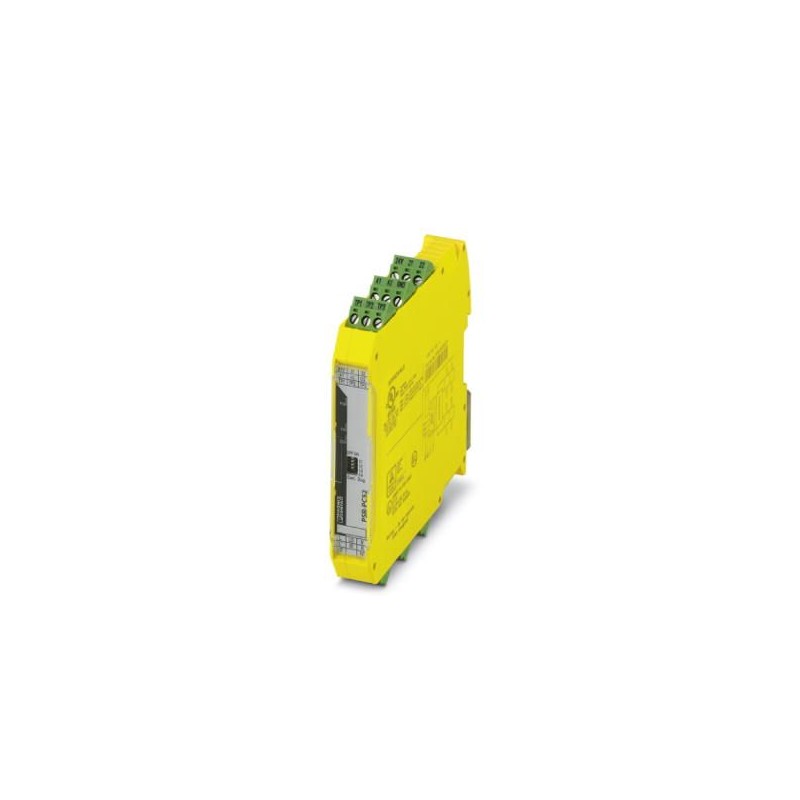

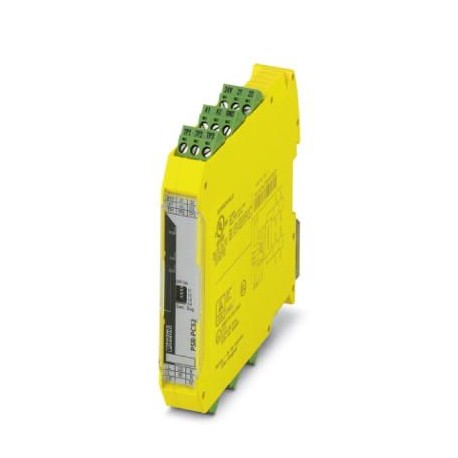

PSR-PC52-1NO-1NC-24DC-SP 1017064 PHOENIX CONTACT Relè di accoppiamento
PSR-PC52-1NO-1NC-24DC-SP
1017064
PHOENIX_CONTACT
Relè di accoppiamento
Relè di accoppiamento per separazione galvanica e adattamento di potenza per applicazioni SIL 3 F&G, bassa richiesta, diagnostica del carico in stato Off e On su circuito aperto e cortocircuito, 1 circuito di sgancio, filtro a impulsi di prova, morsetto a innesto, larghezza 17,5 mm
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione diciassette mila sessanta quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626674032 |
| Peso per Pezzo (escluso imballaggio) | 147.160 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento novanta |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (osservare declassamento) |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 65 °C |
| Max. umidità relativa consentita (esercizio) | Il 75 % (in media, l ' 85% di rado, camere non-condensing) |
| Max. ammessa umidità (stoccaggio/trasporto) | Il 75 % (in media, l ' 85% di rado, camere non-condensing) |
| Pressione aria (funzionamento) | 79 106 kPa kPa ... |
| La pressione dell'aria (stoccaggio/trasporto) | 79 106 kPa kPa ... |
| Altitudine massima | ≤ 2000 m Sopra il livello del mare |
Alimentazione
| Nominale alimentazione circuito di controllo tensione US | 24 V DC -15 % / +10 % |
|---|---|
| 20.4 V DC ... 26,4 V CC | |
| Nominale di alimentazione di controllo corrente IS | tip. 75 mA |
| Il consumo di energia a US | tip. 2 W (US/UD; Su stato) |
| Corrente di spunto | max. 100 mA |
| Tempo di filtro | 2 ms (A1-A2 in caso di buchi di tensione a Us) |
| max. 2 ms (A1-A2; bassi di larghezza di impulso) | |
| ≥ 100 ms (A1-A2; bassi di prova frequenza del polso) | |
| max. 17 ms (A1-A2; prova ad alta larghezza di impulso) | |
| ≥ 800 ms (A1-A2; prova ad alta frequenza del polso) | |
| Diagnostica tensione di alimentazione UD | 24 V DC -20 % / +25 % |
| Corrente di ingresso a UD | 35 mA (a UD= 24 V) |
| 45 mA (a UD= 19 V) | |
| 25 mA (a UD= 30 V) | |
| Corrente di spunto a UD | 1.5 A (Δt |
| Il consumo di energia a UD | tip. 0,9 W (UD; Stato Off) |
| Il circuito di protezione | Protezione da sovratensioni 36 V diodo soppressore (A1-A2)33 V diodo soppressore (24V GND) |
| L'inversione di polarità tensione del circuito di controllo tensione di alimentazione e di diagnostica tensione di alimentazione |
Ingressi digitali
| Descrizione dell'ingresso | Punto di prova per test di prova |
|---|---|
| Numero di ingressi | Tre |
| Corrente di spunto | tip. 200 mA |
| Consumo di corrente | tip. 20 mA (Ingresso TP1) |
| tip. 20 mA (Ingresso TP2) | |
| tip. 30 mA (Ingresso TP3) | |
| Tipo di protezione | Protezione da sovratensioni |
| Protezione circuito/componente | 36 V diodo soppressore |
Uscite a relè: attivazione percorso corrente
| Il nome di Output | Attivazione percorso corrente |
|---|---|
| Descrizione Output | legate alla sicurezza-N/O contatti |
| Numero di risultati | 1 (senza ritardo) |
| Tipo di contatto | 1 l'attivazione del percorso corrente |
| Materiale a contatto con il | AgNi, oro flash, lega Ag |
| Tensione di commutazione | min. 16 V AC/DC |
| max. 250 V AC | |
| max. 125 V DC | |
| La limitazione di corrente continua | 3 (Osservare il declassamento del tipo di carico e della tensione di carico) |
| Corrente di spunto | min. 50 mA |
| max. 5 A (Δt 1 s) | |
| Sq. Corrente totale | NoveDue(osservare declassamento) |
| Capacità di commutazione | min. 1 W |
| Frequenza di commutazione | max. 0,5 Hz |
| Soglia diagnostica | 7 Ω ... 20 kΩ (configurabile) |
| Durata di vita meccanica | ca. 5x 10Settecicli |
Uscite a relè: corrente di ritorno/segnalazione del percorso corrente
| Il nome di Output | Segnalazione del percorso corrente |
|---|---|
| Descrizione Output | non correlati alla sicurezza di N/C di contatto |
| Numero di risultati | 1 (senza ritardo, mobile) |
| Tipo di contatto | 1 segnalazione percorso corrente |
| Corrente di spunto | max. 800 mA (Δt 100 ms) |
| Protezione da corto circuito | no |
Volte
| Tipico orario di ritiro a NOI | tip. 100 ms (quando è controllato tramite A1-A2) |
|---|---|
| Tipico tempo di rilascio a NOI | tip. 30 ms (quando è controllato tramite A1-A2) |
| Il tempo di recupero | 1 s (quando è controllato tramite A1-A2) |
Generale
| Tipo di relè | Relè elettromeccanico |
|---|---|
| Nominale modalità di funzionamento | 100% fattore di |
| Peso netto | 147.16 g |
| Posizione di montaggio | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida DIN |
| Istruzioni di montaggio | Vedere la curva di declassamento |
| Grado di protezione | IP20 |
| Min. grado di protezione di inst. posizione | IP54 |
| Materiale custodia | Frianyl 63 R V0 |
| Custodia di colore | giallo |
| Display di stato | 1 x LED giallo, 1 x LED verde, 1 x LED rosso |
Connessione dati
| Metodo di connessione | Primavera-gabbia di connessione |
|---|---|
| pluggable | Sì |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 8 mm |
Relative alla sicurezza dei dati caratteristici
| Denominazione | IEC 61508 - Bassa domanda |
|---|---|
| Livello di Integrità della sicurezza (SIL) | Tre |
| Denominazione | IT 50156-2 |
| Livello di Integrità della sicurezza (SIL) | 3 (Riferimento IEC 61508) |
Norme e Regolamenti
| Denominazione | Aria distanze in aria e superficiali rispetto delle distanze tra i circuiti di potenza |
|---|---|
| Norme/regolamenti | DIN EN 50178 |
| Tensione nominale di isolamento | 250 V AC |
| Tensione d'impulso/isolamento | Base di isolamento di 4 kV tra tutti i percorsi di corrente e di custodia |
| Isolamento di sicurezza, 6 kV isolamento rinforzato da (A1/A2, 24V/0V, 21/22, e TP1/TP2/TP3) per l'attivazione del percorso corrente (L, L', LO, LO,, NI, NI', N,N') | |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III |
| Shock | 15 g, 11 ms |
| Vibrazioni (funzionamento) | 10 Hz a 150 Hz, 2g |
| Conformità | CE-conforme |
| Ambientale test di simulazione | ISA-S71.04 (G3) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni tre cento settanta un mille nove cento unoeCl@ss 6.0Venti sette millioni tre cento settanta un mille otto cento diciannoveeCl@ss 8.0Venti sette millioni tre cento settanta un mille otto cento diciannoveeCl@ss 9.0Venti sette millioni tre cento settanta un mille otto cento diciannove
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| ritardo di caduta (EF001129) | 0.1 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 1 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 17.5 mm |
| altezza (EF000040) | 117.4 mm |
| profondità (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
