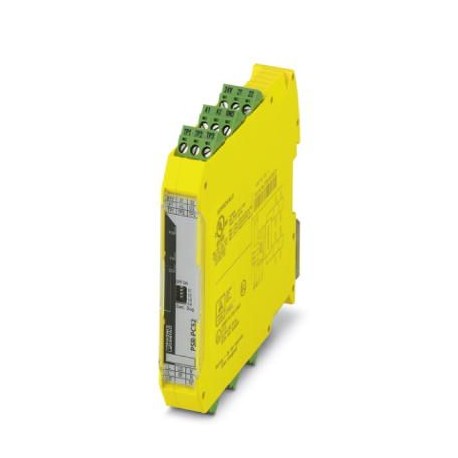

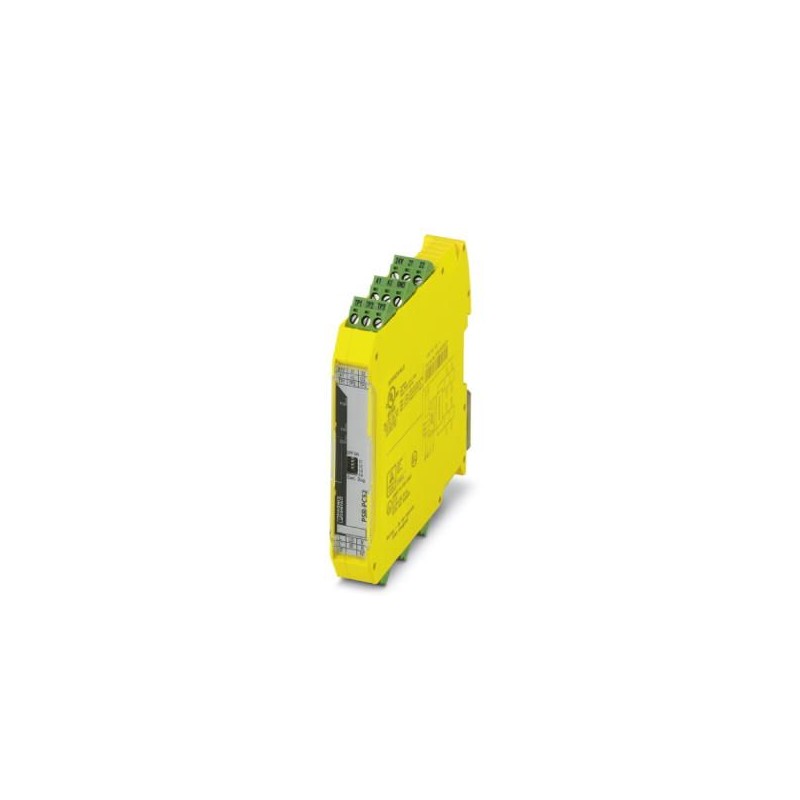

PSR-PC52-1NO-1NC-24DC-SP 1017064 PHOENIX CONTACT Kupplung relais
PSR-PC52-1NO-1NC-24DC-SP
1017064
PHOENIX_CONTACT
Kupplung relais
Koppelrelais zur galvanischen Trennung und Leistungsanpassung für SIL 3 F&G-Anwendungen, geringer Bedarf, Lastdiagnose im Aus- und Ein-Zustand über Unterbrechung und Kurzschluss, 1 Auslösestromkreis, Prüfimpulsfilter, steckbare Push-in-Klemme, Breite 17,5 mm
Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million siebzehn tausend vier und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626674032 |
| Gewicht pro Stück (exklusive Verpackung) | 147.160 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 65 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85% selten, nicht-kondensierend) |
| Max. zulässige Luftfeuchtigkeit (Lagerung/transport) | 75 % (im Mittel, 85% selten, nicht-kondensierend) |
| Luftdruck (Betrieb) | 79 kPa ... 106 kPa |
| Luftdruck (Lagerung/transport) | 79 kPa ... 106 kPa |
| Maximale Höhe | ≤ 2000 m (Über dem Meeresspiegel) |
Netzteil
| Nennspannung Steuerkreis Versorgungsspannung US | 24 V DC -15 % / +10 % |
|---|---|
| 20,4 V DC ... 26.4 V DC | |
| Rated control supply current IS | typ. 75 mA |
| Leistungsaufnahme bei US | typ. 2 W (bei US/UD; On state) |
| Einschaltstrom | max. 100 mA |
| Filter-Zeit | 2 ms (A1-A2 im Falle der Spannungseinbrüche bei Us) |
| max. 2 ms (A1-A2; low test pulse width) | |
| ≥ 100 ms (A1-A2; low-test-Puls) | |
| max. 17 ms (A1-A2; hohe test-Impuls-Breite) | |
| ≥ 800 ms (A1-A2; hohe test-Puls) | |
| Diagnose-Spannung UD | 24 V DC -20 % / +25 % |
| Eingangsstrom bei UD | 35 mA (bei UD= 24 V) |
| 45 mA (bei UD= 19 V) | |
| 25 mA (bei UD= 30 V) | |
| Inrush current at UD | 1,5 A (Δt |
| Leistungsaufnahme bei UD | typ. 0,9 W (bei UD; Aus-Zustand) |
| Schutzschaltung | Überspannungsschutz 36 V-suppressor-diode (A1-A2)33 V-suppressor-diode (24V-GND) |
| Verpolschutz für Nennspannung Steuerkreis Versorgungsspannung und Diagnose Spannungsversorgung Spannung |
Digitale Eingänge
| Beschreibung der Eingabe | Test Punkt für proof-test - |
|---|---|
| Anzahl der Eingänge | Drei |
| Einschaltstrom | typ. 200 mA |
| Stromaufnahme | typ. 20 mA (Eingang TP1) |
| typ. 20 mA (Eingang TP2) | |
| typ. 30 mA (Input-TP3) | |
| Schutzart | Überspannungsschutz |
| Schutzschaltung/ - Komponente | 36 V (suppressor diode |
Relais-Ausgänge: ermöglichen den aktuellen Pfad
| Ausgabe name | Aktivieren aktuellen Pfad |
|---|---|
| Ausgabe-Beschreibung | Sicherheit-Verwandte N/O-Kontakte |
| Anzahl der Ausgänge | 1 (unverzögerte) |
| Kontakt Typ | 1 aktivieren der aktuelle Pfad |
| Material, Kontakt | AgNi, gold-geflasht, Ag-Legierung |
| Schaltspannung | min. 16 V AC/DC |
| max. 250 V AC | |
| max. 125 V DC | |
| Limiting continuous current | 3 A (derating Beachten, laden geben, und on-load voltage) |
| Einschaltstrom | min. 50 mA |
| max. 5 A (Δt 1 s) | |
| Sq. Insgesamt aktuelle | 9 AZwei(derating beachten) |
| Schaltleistung | min. 1 W |
| Schaltfrequenz | max. 0,5 Hz |
| Diagnostische Schwelle | 7 Ω ... 20 kΩ (konfigurierbar) |
| Mechanische Lebensdauer | ca. 5x 10SiebenZyklen |
Relais-Ausgänge: zurück aktuelle/Signalisierung aktuellen Pfad
| Ausgabe name | Signalisierung aktuellen Pfad |
|---|---|
| Ausgabe-Beschreibung | non-safety-related N/C Kontakt |
| Anzahl der Ausgänge | 1 (ohne Verzögerung, floating) |
| Kontakt Typ | 1-Signalweg aktuellen Pfad |
| Einschaltstrom | max. 800 mA (Δt 100 ms) |
| Kurzschluss-Schutz | keine |
Mal
| Typische pickup-Zeit bei UNS | typ. 100 ms (bei Steuerung über A1-A2) |
|---|---|
| Typische release-Zeit bei UNS | typ. 30 ms (bei Steuerung über A1-A2) |
| Recovery-Zeit | 1 s (wenn die Steuerung über die A1-A2) |
Allgemeine
| Relais-Typ | Elektromechanische relais |
|---|---|
| Nominal operating mode | 100% betriebsfaktor |
| Netto-Gewicht | 147.16 g |
| Einbaulage | vertikale oder horizontale |
| Montage-Typ | DIN-Schienen-Montage |
| Montage-Anleitung | Siehe derating Kurve |
| Schutzart | IP20 |
| Min. Schutzart des inst. Lage | IP54 |
| Gehäuse material | Frianyl A 63 R V0 |
| Gehäuse Farbe | gelb |
| Status-Anzeige | 1 x gelbe LED 1 x grüne LED, 1 x rote LED |
Verbindungsdaten
| Verbindungs-Methode | Frühlings-Käfig-Verbindung |
|---|---|
| steckbare | Ja |
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 8 mm |
Sicherheitstechnische Kenndaten
| Bezeichnung | IEC 61508 - Low-demand |
|---|---|
| Safety Integrity Level (SIL) | Drei |
| Bezeichnung | De 50156-2 |
| Safety Integrity Level (SIL) | 3 (siehe IEC 61508) |
Normen und Vorschriften
| Bezeichnung | Luft-Luft-und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Vorschriften | DIN EN 50178 |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung/Isolierung | Basisisolierung 4 kV zwischen allen aktuellen Pfade und Gehäuse |
| Sichere Trennung, 6 kV, verstärkte Isolation von (A1/A2 und 24V/0V, 21/22, und TP1/TP2/TP3) zum aktivieren der aktuelle Pfad (L, L', LO, LO', NI, NI', N,N') | |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Schock | 15g, 11 ms |
| Vibration (Betrieb) | 10 Hz ...150 Hz, 2g |
| Konformität | CE-konform |
| Environmental simulation test | ISA-S71.04 (G3) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend neun hundert einseCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend acht hundert neunzehneCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend acht hundert neunzehneCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend acht hundert neunzehn
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Grundgerät |
| Tragschienenmontage möglich (EF003972) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) | Nein |
| Geeignet zur Überwachung von Ventilen (EF007272) | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) | Nein |
| Geeignet zur Überwachung von taktilen Sensoren (EF007271) | Nein |
| Geeignet zur Überwachung von Magnetschaltern (EF007266) | Nein |
| Geeignet zur Überwachung von Näherungsschaltern (EF007267) | Nein |
| Auswertung der Eingänge (EF008245) | sonstige |
| Mit Starteingang (EF003342) | Nein |
| Mit Mutingfunktion (EF004057) | Nein |
| Mit Rückführkreis (EF003343) | Nein |
| Rückfallverzögerung (EF001129) | 0.1 s |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) | 1 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) | 0 |
| Mit Zulassung für BG BIA (EF004145) | Nein |
| Mit Zulassung nach UL (EF001783) | Nein |
| Breite (EF000008) | 17.5 mm |
| Höhe (EF000040) | 117.4 mm |
| Tiefe (EF000049) | 114.5 mm |
