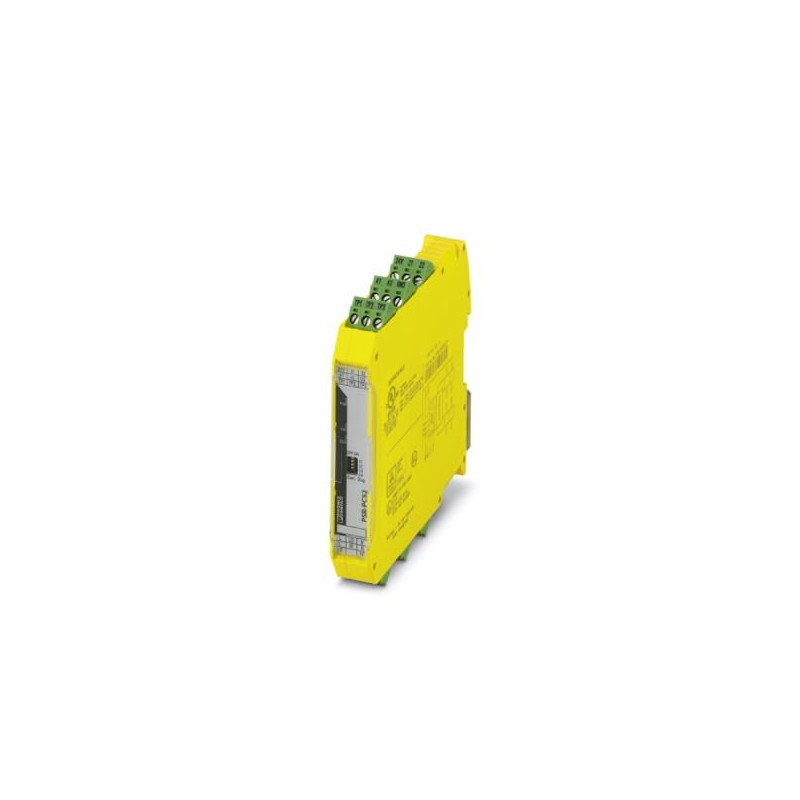

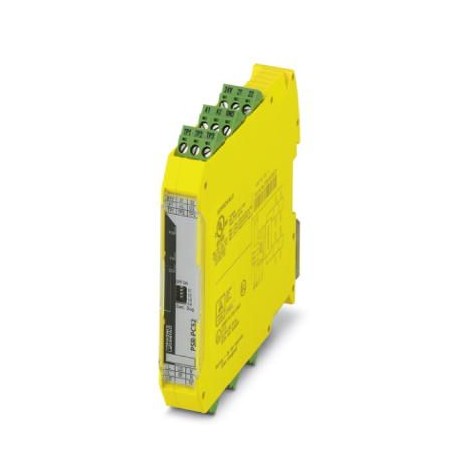

PSR-PC52-1NO-1NC-24DC-SP 1017064 PHOENIX CONTACT Relé de acoplamento
PSR-PC52-1NO-1NC-24DC-SP
1017064
PHOENIX_CONTACT
Relé de acoplamento
Relé de acoplamento para separação galvânica e correspondência de potência para aplicações SIL 3 F&G, baixa demanda, diagnóstico de carga no estado Off e On sobre circuito aberto e curto-circuito, 1 circuito de disparo, filtro de pulso de teste, terminal push-in plug-in, largura 17,5 mm
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, dezessete mil, sessenta e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e setenta e quatro mil, trinta e dois |
| Peso por Peça (excluindo embalagem) | 147.160 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e quatro mil cento e noventa |
| País de origem | DE (Alemanha) |
Nota
| Restrição de utilização | EMC: classe de Um produto, consulte a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C (observar a redução de potência) |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 65 °C |
| Max. permitida humidade relativa (em funcionamento) | 75 % (em média, 85% de frequência, sem condensação) |
| Max. permitida humidade (armazenamento/transporte) | 75 % (em média, 85% de frequência, sem condensação) |
| Pressão de ar (operação) | 79 ... kPa a 106 kPa |
| Pressão de ar (armazenamento/transporte) | 79 ... kPa a 106 kPa |
| Altitude máxima | ≤ 2000 m Acima do nível do mar) |
Fonte de alimentação
| Nominal do circuito de controle de tensão de alimentação US | 24 VCC -15 % / +10 % |
|---|---|
| 20.4 V DC ... DE 26,4 V CC | |
| Avaliado controle de alimentação de corrente IS | typ. 75 mA |
| Consumo de energia em US | typ. 2 W (em US/UD; No estado) |
| A corrente de partida | max. 100 mA |
| Tempo de filtro | 2 ms (A1-A2 em caso de quedas de tensão em Us) |
| max. 2 ms (A1-A2; baixo teste de largura de pulso) | |
| ≥ 100 ms (A1-A2; baixa de teste de taxa de pulso) | |
| max. 17 ms (A1-A2; ensaio de alta largura de pulso) | |
| ≥ 800 ms (A1-A2; ensaio de alta frequência de pulso) | |
| Diagnóstico tensão de alimentação UD | 24 V DC -20 % / +25 % |
| Corrente de entrada em UD | 35 mA (em UD= 24 V) |
| 45 mA (em UD= 19 V) | |
| 25 mA (em UD= 30 V) | |
| Corrente de influxo a UD | 1,5 A (Δt |
| Consumo de energia em UD | typ. 0,9 W (em UD; Estado desligado (Off) |
| Proteção de circuito | Protecção contra picos de 36 V picos de diodo (A1-A2)33 V picos de diodo (24V-GND (terra) |
| Inversão de polaridade proteção nominal do circuito de controle de tensão e de diagnóstico tensão de alimentação |
Entradas digitais
| Descrição da entrada | Ponto de teste para o teste de prova |
|---|---|
| Número de entradas | Três |
| A corrente de partida | typ. 200 mA |
| Consumo de corrente | typ. 20 mA (Entrada TP1) |
| typ. 20 mA (Entrada TP2) | |
| typ. 30 mA (Entrada TP3) | |
| Tipo de protecção | Proteção contra surtos |
| O circuito de protecção/componente | 36 V do diodo supressor |
Saídas de relé: habilitando o caminho de corrente
| O nome de saída | Permitindo que o caminho da corrente |
|---|---|
| Saída descrição | relacionadas com a segurança dos N/S contactos |
| Número de saídas | 1 (sem atraso) |
| Tipo do contato | 1, habilitando o caminho da corrente |
| Material de contato | AgNi, o ouro brilhou, a Ag da liga |
| Tensão de comutação | min. 16 V AC/DC |
| max. 250 V CA | |
| max. 125 V DC | |
| A limitação de corrente contínua | 3-A (Observar redução de capacidade, tipo de carga, e sobre-tensão de carga) |
| A corrente de partida | min. 50 mA |
| max. 5-A (Δt 1 s) | |
| Sq. Corrente Total | 9 UmDois(observar a redução de potência) |
| Capacidade de comutação de | min. 1 W |
| Frequência de comutação | max. 0,5 Hz |
| Diagnóstico limite | 7 Ω ... 20 kΩ (configurável) |
| Serviço mecânico vida | aprox. 5x 10Seteciclos |
Saídas de relé: corrente de retorno/sinalização caminho atual
| O nome de saída | A sinalização atual caminho |
|---|---|
| Saída descrição | não-relacionadas com a segurança dos N/C contact |
| Número de saídas | 1 (sem atraso, flutuante) |
| Tipo do contato | 1 de sinalização caminho atual |
| A corrente de partida | max. 800 mA (Δt 100 ms) |
| Proteção contra curto-circuito | nenhum |
Vezes
| Típico tempo de recolhimento em NÓS | typ. 100 ms (quando controlado através da A1-A2) |
|---|---|
| Típico tempo de lançamento no EUA | typ. 30 ms (quando controlado através da A1-A2) |
| Tempo de recuperação | 1 s (quando controlado através da A1-A2) |
Geral
| Tipo de relé | Relé eletromecânico |
|---|---|
| Modo de operação Nominal | 100% operacional fator de |
| Peso líquido | 147.16 g |
| Posição de montagem | vertical ou horizontal |
| Tipo de montagem | Montagem em trilho DIN |
| Instruções de montagem | Consulte a redução da curva de |
| Grau de proteção | IP20 |
| Min. grau de proteção do inst. localização | IP54 |
| Material da carcaça | Frianyl Um 63 R V0 |
| Cor do alojamento | amarelo |
| Exibição de Status | 1 x LED amarelo, 1 x LED verde, 1 x LED vermelho |
Ligação de dados
| Método de ligação | Primavera-gaiola de conexão |
|---|---|
| pluggable | Sim |
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Relacionadas com a segurança dos dados característicos
| Designação | IEC 61508 - a Baixa procura |
|---|---|
| Nível de Integridade de segurança (SIL) | Três |
| Designação | PT 50156-2 |
| Nível de Integridade de segurança (SIL) | 3 (Referência IEC 61508) |
Normas e Regulamentos
| Designação | Ar e folgas de distâncias entre os circuitos de alimentação |
|---|---|
| Normas/regulamentos | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V CA |
| Avaliado picos de tensão/isolamento | Isolamento básico 4 kV entre todos os atuais caminhos e habitação |
| Isolamento de segurança, 6 kV de isolamento reforçado (A1/A2, 24V/0, 21/22, e TP1/TP2/TP3) para habilitação caminho atual (L, L', LO, LO', NI, NI', N,N') | |
| Grau de poluição | Dois |
| Categoria de sobretensão | III |
| Choque | 15 g, 11 ms |
| Vibração (operação) | 10 Hz A 150 Hz, 2g |
| De conformidade | CE-conformidade |
| Ambiental teste de simulação de | ISA-S71.04 (G3) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões, trezentos e setenta e um mil, novecentos umeCl@ss 6.0Vinte e sete milhões, trezentos e setenta e uma mil, oitocentas e dezenoveeCl@ss 8.0Vinte e sete milhões, trezentos e setenta e uma mil, oitocentas e dezenoveeCl@ss 9.0Vinte e sete milhões, trezentos e setenta e uma mil, oitocentas e dezenove
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Atraso no desengate (EF001129) | 0.1 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 1 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 117.4 mm |
| Profundidade (EF000049) | 114.5 mm |
