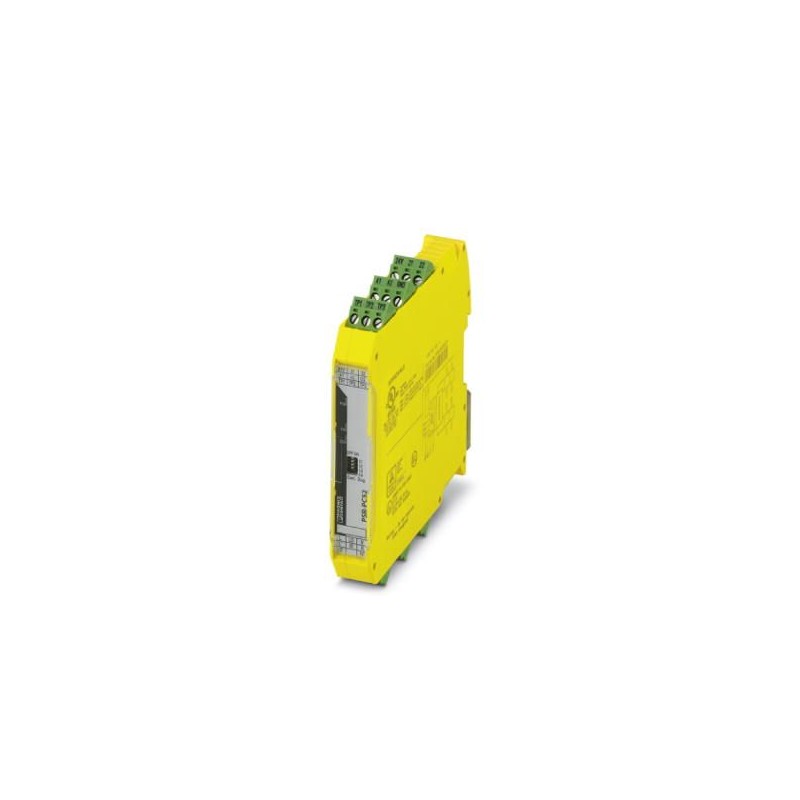

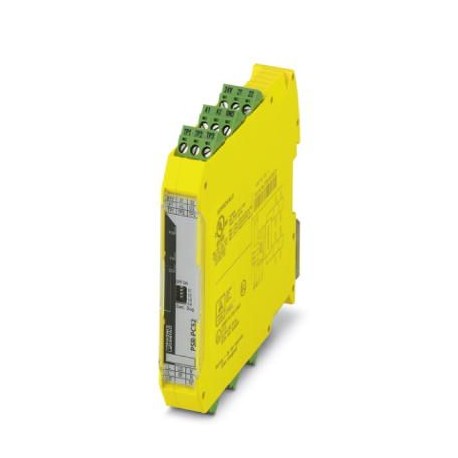

PSR-PC52-1NO-1NC-24DC-SP 1017064 PHOENIX CONTACT Relais de couplage
PSR-PC52-1NO-1NC-24DC-SP
1017064
PHOENIX_CONTACT
Relais de couplage
Relais de couplage pour la séparation galvanique et l’adaptation de puissance pour les applications SIL 3 F&G, faible demande, diagnostic de charge à l’état Off et On sur circuit ouvert et court-circuit, 1 circuit de déclenchement, filtre d’impulsions de test, borne enfichable enfichable, largeur 17,5 mm
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million dix sept mille soixante quatre |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626674032 |
| Poids par Pièce (hors emballage) | 147.160 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille cents quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (respecter le déclassement) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 65 °C |
| Max. admissible d'humidité relative (en fonctionnement) | 75 % (en moyenne, 85% rarement, sans condensation) |
| Max. admissible d'humidité (stockage/transport) | 75 % (en moyenne, 85% rarement, sans condensation) |
| La pression de l'Air (fonctionnement) | 79 106 kPa kPa ... |
| De pression d'Air (stockage/transport) | 79 106 kPa kPa ... |
| L'altitude Maximum | ≤ 2000 m (au-Dessus du niveau de la mer) |
Alimentation
| Nominale du circuit de commande tension d'alimentation US | 24 V DC -15 % / +10 % |
|---|---|
| 20.4 V DC ... À 26,4 V DC | |
| Nominale courant d'alimentation IS | typ. 75 mA |
| La consommation d'énergie à US | typ. 2 W (US/UD; De l'état) |
| Courant d'appel | max. 100 mA |
| Temps de filtrage de | 2 ms (pour les niveaux A1-A2 dans le cas de creux de tension à l'Us) |
| max. 2 ms (pour les niveaux A1-A2; faible test de largeur d'impulsion) | |
| ≥ 100 ms (pour les niveaux A1-A2; faible test de fréquence du pouls) | |
| max. 17 ms (pour les niveaux A1-A2; haute-test de largeur d'impulsion) | |
| ≥ 800 ms (pour les niveaux A1-A2; élevé test de fréquence du pouls) | |
| Diagnostic de la tension d'alimentation UD | 24 V DC -20 % / +25 % |
| Courant d'entrée à l'universitéD | 35 mA (pour UD= 24 V) |
| 45 mA (pour UD= 19 V) | |
| 25 mA (pour UD= 30 V) | |
| Courant d'appel à UD | 1,5 A (Δt |
| La consommation d'énergie à UD | typ. 0,9 W (UD; État d'arrêt) |
| Le circuit de protection | Protection contre les surtensions 36 V suppresseur à diode (A1-A2)33 V suppresseur à diode (24 V GND) |
| L'inversion de polarité protection nominale du circuit de commande tension d'alimentation et de diagnostic de la tension d'alimentation |
Entrées numériques
| Description de l'entrée | Point de Test pour le test de |
|---|---|
| Nombre d'entrées | Trois |
| Courant d'appel | typ. 200 mA |
| Consommation de courant | typ. 20 mA (Entrée TP1) |
| typ. 20 mA (Entrée TP2) | |
| typ. 30 mA (Entrée TP3) | |
| Type de protection | Protection contre les surtensions |
| Le circuit de protection/composant | 36 V suppresseur à diode |
Sorties relais: l'activation de la voie de courant
| Nom de sortie | Activation de la voie de courant |
|---|---|
| Description de la sortie | liés à la sécurité, N/O contacts |
| Nombre de sorties | 1 (undelayed) |
| Type de Contact | 1 activation de la voie de courant |
| Matériau de Contact | AgNi, or flashé, alliage Ag |
| Tension de commutation | min. 16 V AC/DC |
| max. 250 V AC | |
| max. 125 V DC | |
| La limitation de courant continu | 3 Un (Observer le déclassement, le type de charge, et sur-tension de charge) |
| Courant d'appel | min. 50 mA |
| max. 5 A (Δt 1 s) | |
| La Sq. Total de l'actif | 9 UnDeux(observer déclassement) |
| Capacité de commutation | min. 1 W |
| Fréquence de commutation | max. 0,5 Hz |
| Seuil Diagnostic | 7 Ω ... 20 kΩ (configurable) |
| Service mécanique de la vie | env. 5x 10Septcycles |
Sorties relais: retour du courant/de signalisation de chemin de
| Nom de sortie | Circuit de signalisation |
|---|---|
| Description de la sortie | non liées à la sécurité N/C contact |
| Nombre de sorties | 1 (sans délai, flottant) |
| Type de Contact | 1 circuit de signalisation |
| Courant d'appel | max. 800 mA (Δt 100 ms) |
| Protection de court-circuit | pas de |
Fois
| Typique de l'heure de ramassage à NOUS | typ. 100 ms (lorsqu'il est contrôlé par l'A1-A2) |
|---|---|
| De sortie typique de temps à NOUS | typ. 30 ms (lorsqu'il est contrôlé par l'A1-A2) |
| Le temps de récupération | 1 s (lorsqu'il est contrôlé par l'A1-A2) |
Général
| Type de relais | Relais électromécanique |
|---|---|
| Nominale mode de fonctionnement | 100% facteur de marche |
| Poids Net | 147.16 g |
| Position de montage | la verticale ou à l'horizontale |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Voir courbe de derating |
| Degré de protection | IP20 |
| Min. degré de protection de l'inst. emplacement | IP54 |
| Matériau du boîtier | Frianyl 63 R V0 |
| Couleur du boîtier | jaune |
| Affichage de l'état de | 1 x LED jaune, 1 x LED verte, 1 x LED rouge |
Les données de connexion
| Méthode de connexion | Ressort-cage de connexion |
|---|---|
| enfichable | Oui |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Liés à la sécurité des données de caractéristique
| Désignation | La norme CEI 61508 Faible demande |
|---|---|
| Niveau d'Intégrité de sécurité (SIL) | Trois |
| Désignation | FR 50156-2 |
| Niveau d'Intégrité de sécurité (SIL) | 3 (Référence IEC 61508) |
Les normes et les Règlements
| Désignation | Air dégagements d'air et de fuite entre les circuits de puissance |
|---|---|
| Normes/règlements | DIN EN 50178 |
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc/isolation | Isolation de base 4 kV entre tous les chemins actuels et de logement |
| Isolation de sécurité, 6 kV à isolation renforcée par (A1/A2, 24V/0V, 21/22, et TP1/TP2/TP3) pour l'activation de la voie actuelle (L, L', LO, LO', NI, NI", N,N') | |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| Choc | 15 g, 11 ms |
| Vibrations (fonctionnement) | 10 Hz ...150 Hz, 2g |
| La conformité | CE-conforme |
| La simulation de l'environnement de test | ISA-S71.04 (G3) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million trois cent soixante et onze mille neuf cent uneCl@ss 6.0Vingt sept million trois cent soixante et onze mille huit cent dix neufeCl@ss 8.0Vingt sept million trois cent soixante et onze mille huit cent dix neufeCl@ss 9.0Vingt sept million trois cent soixante et onze mille huit cent dix neuf
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.1 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 1 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 17.5 mm |
| Hauteur (EF000040) | 117.4 mm |
| Profondeur (EF000049) | 114.5 mm |
