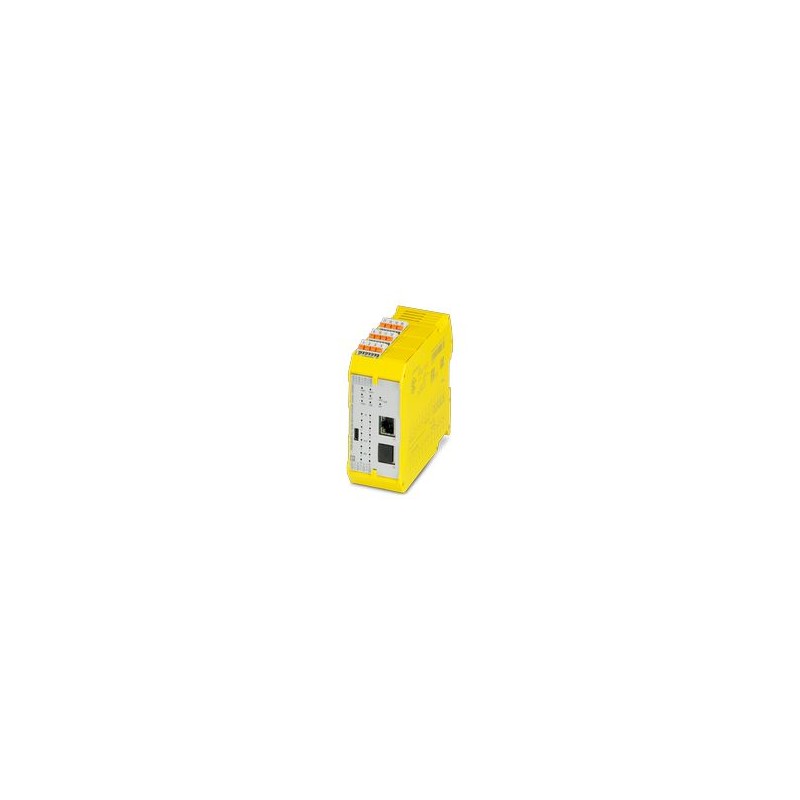

PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 PHOENIX CONTACT Modulo di sicurezza configurabile (modulo base), 8 SDI,..
PSR-M-B3-XC-SDI8-SDO4-DO4-PI
1337855
PHOENIX_CONTACT
Modulo di sicurezza configurabile (modulo base), 8 SDI, 4 SDO, 4 DI di reset o 4 MO, 4 cicli, espandibile tramite TBUS, fino a SIL 3, categoria 4/PL e, morsetto push-in a innesto, connettore TBUS non incluso, funzionalità gateway integrata, condizioni estreme
Il modulo di sicurezza
Modulo di sicurezza configurabile (modulo base), 8 SDI, 4 SDO, 4 Reset-DI o 4 MO, 4 cicli, espandibili via TBUS, fino a SIL 3, Cat. 4/PL e, morsetto Push-in ad innesto, connettore TBUS non incluso, funzionalità gateway integrata, Extreme Conditions
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Apparecchiatura di sicurezza |
| Applicazione | Arresto d'emergenza |
| Barriera fotoelettrica | |
| Finecorsa ripari | |
| Disinserimento sicuro | |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Tempi | |
| Tempo di risposta | vedere manuale utente |
| Tempo di riavvio | min. 5 s (Tempo di boot) |
| max. 10 s (Tempo di boot) | |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 9,85 W (al carico max. consentito) |
| Rapporto ciclo di esercizio | 100 % ED |
| Interfacce | Guide DIN TBUS per il collegamento al modulo master, non incluse nella fornitura |
| Distanze in aria e superficiali fra i circuiti | |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Isolamento base 4 kV tra tutti i circuiti e la custodia |
| Alimentazione | |
| Denominazione | A1/A2 |
| Tensione di alimentazione del circuito di comando nominale US | 19,2 V DC ... 28,8 V DC |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -20 % / +20 % (protezione esterna, tipicam. 5 A) |
| Corrente di alimentazione, di comando, di dimensionamento IS | 120 mA (eff. tipic. per tutte le uscite non attivo) |
| 100 mA (senza comunicazione tramite rete) | |
| 185 mA (Picchi di corrente ogni 1,55 s con comunicazione di rete) | |
| Assorbimento di potenza a US | tip. 2,88 W (Uscite inattive) |
| Corrente istantanea | < 14,4 A (Δt = 0,5 ms con Us) |
| Tempo filtro | tip. 5 ms (su A1 in presenza di interruzioni di tensione con Us) |
| Circuito di protezione | Protezione da inversione di polarità seriale |
Dati di ingresso
| Digitale: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Descrizione dell'ingresso | Ingressi digitali orientati alla sicurezza |
| NPN | |
| Numero ingressi | 8 |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 28,8 V DC |
| Range corrente di ingresso livello Segnale "0" | < 0,2 mA |
| Tempo filtro | min. 3 ms ±2 ms (configurabili) |
| max. 250 ms ±2 ms (configurabili) | |
| velocità min. degli impulsi di prova ≥ 2 x tempo filtro impostato, velocità degli impulsi di prova = 10 ms | |
| Lunghezza cavo | max. 100 m (per ogni ingresso) |
| Resistenza max. consentita del cavo | max. 1,2 kΩ (Circuiti d’ingresso e di reset con Us) |
| Corrente assorbita | tip. 3,7 mA (tipo US) |
| max. 4,6 mA (a tensione di comando 28,8 V DC) | |
| Digitale: Ingressi digitali (FBK) | |
| Descrizione dell'ingresso | configurabile (come uscita segnale o ingresso digitale sicuro) |
| NPN | |
| Numero ingressi | 4 |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 28,8 V DC |
| Range corrente di ingresso livello Segnale "0" | < 0,2 mA |
| Tempo filtro | 250 ms ±2 ms (Velocità degli impulsi di prova > 1 s) |
| Lunghezza cavo | max. 100 m (per ogni ingresso) |
| Resistenza max. consentita del cavo | 1,2 kΩ (Circuiti d’ingresso e di reset con Us) |
| Corrente assorbita | tip. 5,7 mA (tipo US) |
| max. 7 mA (a tensione di comando 28,8 V DC) | |
Dati di uscita
| Digitale: O1, O2, O3, O4 | |
| Descrizione dell'uscita | uscite digitali orientate alla sicurezza |
| PNP, OSSD | |
| IEC 61131-2 Tipo 0,25 (osservare la corrente permanente limite) | |
| Numero uscite | 4 |
| Protezione contro cortocircuito | no |
| Corrente di dispersione | max. 500 µA |
| Lunghezza cavo | max. 100 m (per uscita) |
| Carico ohmico | min. 50 Ω (Osservare la corrente limite permanente) |
| Carico capacitivo max. | max. 820 nF |
| Carico induttivo max. | max. 2,4 mH |
| Corrente di carico permanente | 400 mA (ogni canale) |
| 1,6 A (Corrente cumulativa di tutte le uscite digitali sicure) | |
| Corrente istantanea | max. 600 mA (Δt |
| Tensione di uscita nominale | 24 V DC (Alimentazione mediante A1) |
| Range tensione nominale in uscita | 18,5 V DC ... 28,1 V DC (US- 0,7 V) |
| Frequenza di commutazione | max. 1/4 x tciclo[Hz] |
| Tensione di uscita allo stato disattivato | < 0,3 V |
| Impulsi di prova | < 120 µs (Larghezza degli impulsi di prova) |
| ≥ 650 ms (Velocità degli impulsi di prova Low) | |
| < 150 µs (Larghezza degli impulsi di prova; impulsi di prova alti) | |
| ≥ 1,5 s (Velocità degli impulsi di prova alti) | |
| Attivazione di scarico | Sì, interno |
| Segnalare: MO1, MO2, MO3, MO4 | |
| Descrizione dell'uscita | PNP, IEC 61131-2 Typ 0,1 |
| non orientato alla sicurezza, configurabile (come uscita di segnale o ingresso di reset) | |
| Numero uscite | 4 |
| Tensione di uscita allo stato disattivato | max. 0,1 V |
| Tensione | 24 V DC (mediante A1) |
| Max. corrente d'inserzione | 1,1 A (Δt = 3 s con Us) |
| Corrente di carico permanente | 100 mA (ogni canale) |
| 400 mA (Corrente cumulativa di tutte le uscite di segnalazione digitali) | |
| Corrente di dispersione | max. 4,5 mA |
| Frequenza di commutazione | max. 1/4 x tciclo[Hz] |
| Protezione contro cortocircuito | Sì (autolimitazione a 1,1 A) |
| Lunghezza cavo | max. 100 m (per uscita) |
| Ciclo: T1, T2, T3, T4 | |
| Descrizione dell'uscita | PNP, IEC 61131-2 Typ 0,1 |
| Numero uscite | 4 |
| Tensione | 24 V DC (mediante A1) |
| Max. corrente d'inserzione | 1,1 A (Δt = 3 s con Us) |
| Corrente di carico permanente | 100 mA (ogni canale) |
| 400 mA (Corrente cumulativa di tutte le uscite) | |
| Impulsi di prova | ≤ 200 µs (Larghezza degli impulsi di prova) |
| Velocità degli impulsi di prova = 8 x tciclo[ms] | |
| Protezione contro cortocircuito | Sì (autolimitazione a 1,1 A) |
| Lunghezza cavo | max. 100 m (per uscita) |
| Carico capacitivo max. | max. 470 nF |
| Carico induttivo max. | max. 2,4 mH |
| Attivazione di scarico | Sì, interno |
Dati di collegamento
| Tecnologia di connessione | |
| a innesto | sì |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 10 mm |
Interfacce
| Dati: Interfaccia di rete | |
| Protocollo di comunicazione | PROFINET |
| EtherCAT | |
| EtherNet/IP™ | |
| Modbus/TCP | |
| Collegamento | Connettore femmina RJ45 |
| Numero collegamenti | 2 |
| Velocità di trasmissione | 100 MBit/s (Full duplex) |
| Dati: Interfaccia Service | |
| Collegamento | USB tipo C |
| Numero collegamenti | 1 |
Segnalazione
| Segnalazione stato | 1 x LED (verde), 1 x LED (arancione), 1 x LED (blu) |
| 4 x LED (verde, giallo, rosso) | |
| 12 x LED (giallo) | |
| 2 x LED (verde, rosso) | |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Segnalazione di errore | 2 x LED (rosso) |
Dimensioni
| Larghezza | 45,2 mm |
| Altezza | 107,74 mm |
| Profondità | 113,6 mm |
Indicazioni materiale
| Materiale custodia | Poliammide PA non rinforzato |
Caratteristiche
| Dati tecnici di sicurezza | |
| Categoria di arresto | 0 |
| Dati tecnici di sicurezza: EN ISO 13849 | |
| Performance Level (PL) | e (Circuito a 2 canali) |
| d (Circuito a 1 canale) | |
| Dati tecnici di sicurezza: IEC 61508 - High-Demand con circuito a 2 canale | |
| Safety Integrity Level (SIL) | 3 |
| Dati tecnici di sicurezza: IEC 61508 - High-Demand con circuito a 1 canale | |
| Safety Integrity Level (SIL) | 2 |
| Dati tecnici di sicurezza | |
| Safety Integrity Level (SIL) | 1 |
| Dati tecnici di sicurezza: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (Circuito a 2 canali) |
| 2 (Circuito a 1 canale) | |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Temperatura ambiente (esercizio) | -10 °C ... 70 °C (tenere conto del derating) |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 85 °C |
| Altezza | ≤ 2000 m (su NN) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 95 % (senza condensa) |
| Umidità dell'aria massima consentita (funzionamento) | 95 % (senza condensa) |
| Urti | 10g per Δt = 16 ms (resistenza agli urti, 1000 urti in ogni direzione) |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Omologazioni
| CE | |
| Siglatura | Conformità CE |
| Test simulazioni ambiente | |
| Siglatura | ISA-S71.04 |
| Nota | G3 |
Montaggio
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | Tenere conto del derating |
| Posizione d'installazione | verticale o orizzontale |
| Collegamento | Connessione Push-in |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | Sì |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | Sì |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | Sì |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 45.2 mm |
| altezza (EF000040) | 107.74 mm |
| profondità (EF000049) | 113.6 mm |
