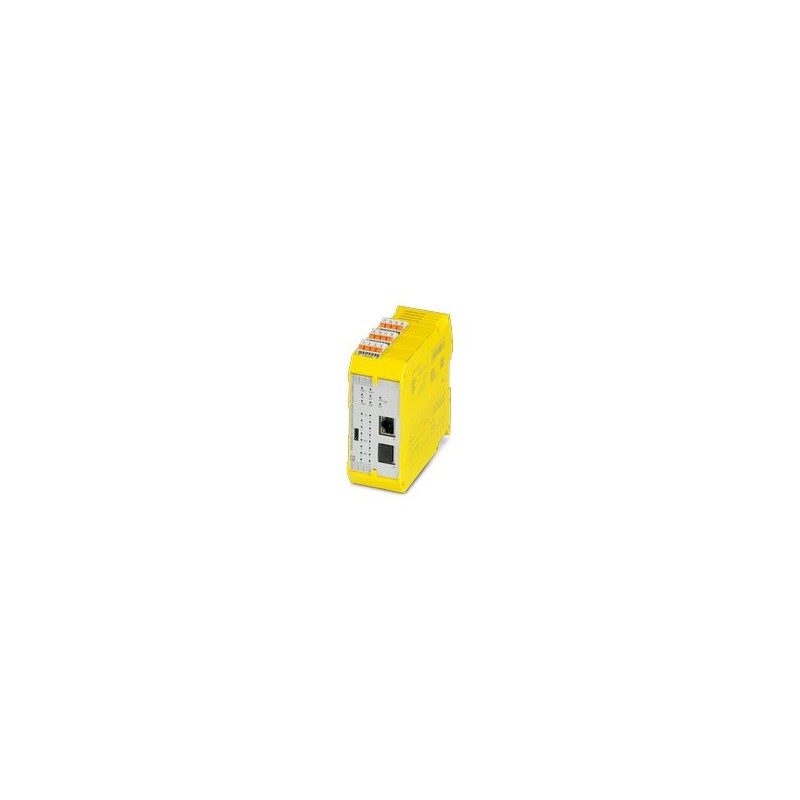

PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 PHOENIX CONTACT el módulo de seguridad
PSR-M-B3-XC-SDI8-SDO4-DO4-PI
1337855
PHOENIX_CONTACT
el módulo de seguridad
Módulo de seguridad configurable (módulo básico), 8 SDI, 4 SDO, 4 DI de reset o 4 MO, 4 ciclos, ampliable a través de TBUS, hasta SIL 3, categoría 4/PL e, borna push-in enchufable, el conector TBUS no está incluido, funcionalidad de pasarela de enlace integrada, condiciones extremas
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Equipo de conmutación de seguridad |
| Aplicación | Parada de emergencia |
| Rejilla fotoeléctrica | |
| Puerta de protección | |
| Desconexión segura | |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Tiempos | |
| Tiempo de reacción | véase el manual del usuario |
| Tiempo de rearranque | min. 5 s (Tiempo de arranque) |
| máx. 10 s (Tiempo de arranque) | |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 9,85 W (con carga máx. admitida) |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Interfaces | TBUS de carril DIN para la conexión al módulo maestro; no incluido en el volumen de suministro |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento / aislamiento | Aislamiento de base de 4 kV entre todos los circuitos de intensidad y carcasas |
| Alimentación | |
| Denominación | A1/A2 |
| Tensión de alimentación asignada del circuito de control US | 19,2 V DC ... 28,8 V DC |
| Tensión de alimentación asignada del circuito de control US | 24 V DC -20 % / +20 % (proteger por fusible externamente, típico 5 A) |
| Corriente de alimentación de control de dimensionamiento IS | 120 mA (efect. típ. inactivo para todas las entradas) |
| 100 mA (Sin comunicación a través de la red) | |
| 185 mA (Picos de corriente cada 1,55 s con comunicación de red) | |
| Consumo de potencia en US | típ. 2,88 W (Salidas inactivas) |
| Corriente de entrada | < 14,4 A (Δt = 0,5 ms con Us) |
| Tiempo de filtro | típ. 5 ms (en A1 con caídas de tensión con Us) |
| Circuito de protección | Protección contra inversión de polaridad de serie |
Datos de entrada
| Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Descripción de la entrada | Entradas digitales orientadas a la seguridad |
| NPN | |
| Número de entradas | 8 |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 28,8 V DC |
| Rango de corriente de entrada Señal "0" | < 0,2 mA |
| Tiempo de filtro | min. 3 ms ±2 ms (ajustable) |
| máx. 250 ms ±2 ms (ajustable) | |
| Frecuencia de pulso de prueba mín. ≥ 2 x tiempo de filtrado ajustado, frecuencia de pulso de prueba = 10 ms | |
| Longitud del cable | máx. 100 m (por entrada) |
| Resistencia total de la línea máx. admisible | máx. 1,2 kΩ (Circuito de entrada y de reinicio con Us) |
| Absorción de corriente | típ. 3,7 mA (típ. con US) |
| máx. 4,6 mA (con tensión de activación de 28,8 V DC) | |
| Digital: Entradas digitales (FBK) | |
| Descripción de la entrada | Configurable (como salida de señal o entrada digital segura) |
| NPN | |
| Número de entradas | 4 |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 28,8 V DC |
| Rango de corriente de entrada Señal "0" | < 0,2 mA |
| Tiempo de filtro | 250 ms ±2 ms (Frecuencia de pulso de prueba > 1 s) |
| Longitud del cable | máx. 100 m (por entrada) |
| Resistencia total de la línea máx. admisible | 1,2 kΩ (Circuito de entrada y de reinicio con Us) |
| Absorción de corriente | típ. 5,7 mA (típ. con US) |
| máx. 7 mA (con tensión de activación de 28,8 V DC) | |
Datos de salida
| Digital: O1, O2, O3, O4 | |
| Descripción de la salida | salidas digitales orientadas a la seguridad |
| PNP, OSSD | |
| IEC 61131-2 tipo 0,25 (se ha de tener en cuenta la corriente continua límite) | |
| Número de salidas | 4 |
| Protección contra cortocircuito | no |
| Corriente de fuga | máx. 500 µA |
| Longitud del cable | máx. 100 m (por salida) |
| Carga óhmica | min. 50 Ω (Tener en cuenta la corriente continua límite) |
| Carga máx. capacitiva | máx. 820 nF |
| Carga máx. inductiva | máx. 2,4 mH |
| Corriente constante límite | 400 mA (por canal) |
| 1,6 A (Corriente total de todas las salidas digitales seguras) | |
| Corriente de entrada | máx. 600 mA (Δt |
| Tensión nominal de salida | 24 V DC (Alimentación a través de A1) |
| Margen de tensión de salida nominal | 18,5 V DC ... 28,1 V DC (US- 0,7 V) |
| Frecuencia de conmutación | máx. 1/4 x tciclo[Hz] |
| Tensión de salida en estado de desconexión | < 0,3 V |
| Impulsos de prueba | < 120 µs (Anchura del impulso de prueba; impulso de prueba bajo) |
| ≥ 650 ms (Anchura del impulso de prueba; impulso de prueba bajo) | |
| < 150 µs (Anchura del impulso de prueba, impulso de prueba alto) | |
| ≥ 1,5 s (Anchura del impulso de prueba, impulso de prueba bajo) | |
| Conmutación de descarga | Sí, interno |
| Notificar: MO1, MO2, MO3, MO4 | |
| Descripción de la salida | PNP, IEC 61131-2 Typ 0,1 |
| no orientado a la seguridad, configurable (como salida de señal o entrada de reinicio) | |
| Número de salidas | 4 |
| Tensión de salida en estado de desconexión | máx. 0,1 V |
| Tensión | 24 V DC (a través de A1) |
| Corriente de conexión máxima | 1,1 A (Δt = 3 s con Us) |
| Corriente constante límite | 100 mA (por canal) |
| 400 mA (Corriente total de todas las salidas de señal digitales) | |
| Corriente de fuga | máx. 4,5 mA |
| Frecuencia de conmutación | máx. 1/4 x tciclo[Hz] |
| Protección contra cortocircuito | Sí (autolimitación a 1,1 A) |
| Longitud del cable | máx. 100 m (por salida) |
| Ciclo: T1, T2, T3, T4 | |
| Descripción de la salida | PNP, IEC 61131-2 Typ 0,1 |
| Número de salidas | 4 |
| Tensión | 24 V DC (a través de A1) |
| Corriente de conexión máxima | 1,1 A (Δt = 3 s con Us) |
| Corriente constante límite | 100 mA (por canal) |
| 400 mA (Corriente suma de todas las salidas) | |
| Impulsos de prueba | ≤ 200 µs (Anchura del impulso de prueba) |
| Tasa de impulsos de prueba = 8 x tciclo[ms] | |
| Protección contra cortocircuito | Sí (autolimitación a 1,1 A) |
| Longitud del cable | máx. 100 m (por salida) |
| Carga máx. capacitiva | máx. 470 nF |
| Carga máx. inductiva | máx. 2,4 mH |
| Conmutación de descarga | Sí, interno |
Datos de conexión
| Tecnología de conexión | |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable AWG | 24 ... 16 |
| Longitud a desaislar | 10 mm |
Interfaces
| Datos: Interfaz de red | |
| Protocolo de comunicación | PROFINET |
| EtherCAT | |
| EtherNet/IP™ | |
| Modbus/TCP | |
| Tipo de conexión | Hembra RJ45 |
| Número de conexiones | 2 |
| Velocidad de transmisión | 100 MBit/s (Dúplex completo) |
| Datos: Interfaz de servicio | |
| Tipo de conexión | USB tipo C |
| Número de conexiones | 1 |
Señalización
| Indicación de estado | 1 x LED (verde), 1 x LED (naranja), 1 x LED (azul) |
| 4 x LED (verde, amarillo, rojo) | |
| 12 LED (amarillos) | |
| 2 x LED (verde, rojo) | |
| Indicación de la tensión de servicio | 1 x LED verde |
| Indicación de errores | 2 x LED (rojo) |
Dimensiones
| Anchura | 45,2 mm |
| Altura | 107,74 mm |
| Profundidad | 113,6 mm |
Datos del material
| Material carcasa | Poliamida PA sin reforzar |
Parámetros
| Datos técnicos de seguridad | |
| Categoría de parada | 0 |
| Datos técnicos de seguridad: EN ISO 13849 | |
| Performance Level (PL) | e (Conmutación de 2 canales) |
| d (Conmutación de 1 canal) | |
| Datos técnicos de seguridad: IEC 61508 - High-Demand en conmutación de 2 canales | |
| Safety Integrity Level (SIL) | 3 |
| Datos técnicos de seguridad: IEC 61508 - High-Demand en conmutación de 1 canal | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad | |
| Safety Integrity Level (SIL) | 1 |
| Datos técnicos de seguridad: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (Conmutación de 2 canales) |
| 2 (Conmutación de 1 canal) | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Temperatura ambiente (servicio) | -10 °C ... 70 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 95 % (sin condensación) |
| Humedad del aire máx. admisible (servicio) | 95 % (sin condensación) |
| Choque | 10 g para Δt = 16 ms (choque continuo, 1000 choques por dirección) |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
Homologaciones
| CE | |
| Marcado | Conformidad CE |
| Test de simulación ambiental | |
| Marcado | ISA-S71.04 |
| Observación | G3 |
Montaje
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | Observar derating |
| Posición para el montaje | vertical u horizontal |
| Tipo de conexión | Conexión push-in |
