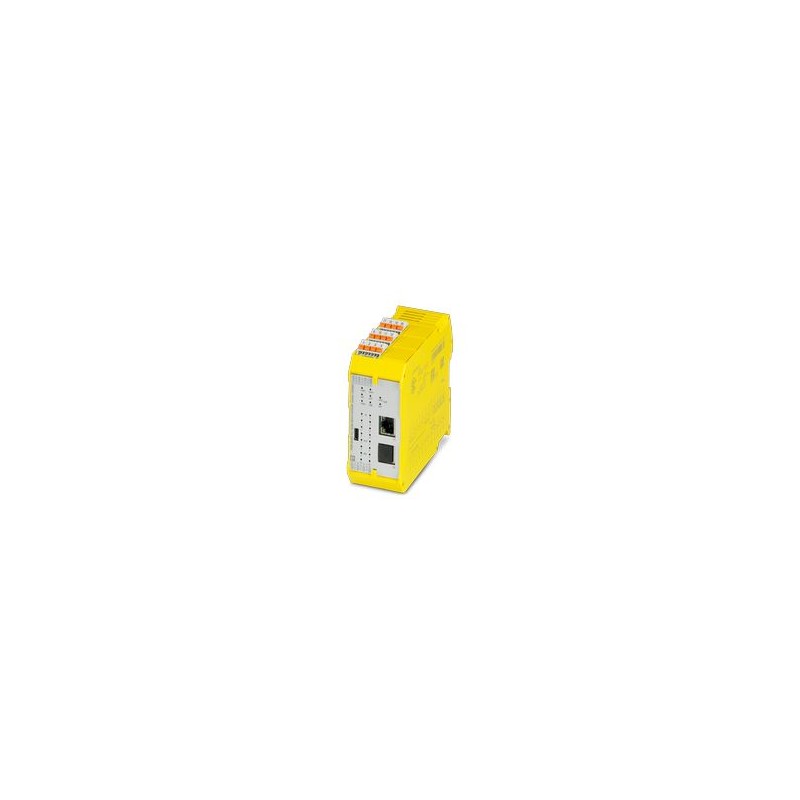

PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 PHOENIX CONTACT Das Sicherheitsmodul
PSR-M-B3-XC-SDI8-SDO4-DO4-PI
1337855
PHOENIX_CONTACT
Das Sicherheitsmodul
Konfigurierbares Sicherheitsmodul (Basismodul), 8 SDI, 4 SDO, 4 Reset-DI oder 4 MO, 4 Takte, erweiterbar über TBUS, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt nicht bei, integrierte Gatewayfunktionalität, Extreme Conditions
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Sicherheitsschaltgerät |
| Anwendung | Not-Halt |
| Lichtgitter | |
| Schutztür | |
| Sicheres Abschalten | |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Zeiten | |
| Reaktionszeit | siehe Anwenderhandbuch |
| Wiederanlaufzeit | min. 5 s (Boot-Zeit) |
| max. 10 s (Boot-Zeit) | |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 9,85 W (bei max. zulässiger Belastung) |
| Nennbetriebsart | 100 % ED |
| Schnittstellen | Tragschienen-TBUS für Anschluss an das Master-Modul, im Lieferumfang nicht enthalten |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung / Isolierung | Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse |
| Versorgung | |
| Benennung | A1/A2 |
| Bemessungssteuerstromkreisspeisespannung US | 19,2 V DC ... 28,8 V DC |
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC -20 % / +20 % (extern absichern, typisch 5 A) |
| Bemessungssteuerspeisestrom IS | 120 mA (eff typ. bei allen Ausgängen inaktiv) |
| 100 mA (ohne Kommunikation über Netzwerk) | |
| 185 mA (Stromspitzen alle 1,55 s mit Netzwerkkommunikation) | |
| Leistungsaufnahme an US | typ. 2,88 W (Ausgänge inaktiv) |
| Einschaltstrom | < 14,4 A (Δt = 0,5 ms bei Us) |
| Filterzeit | typ. 5 ms (an A1 bei Spannungseinbrüchen bei Us) |
| Schutzbeschaltung | Serieller Verpolschutz |
Eingangsdaten
| Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Beschreibung des Eingangs | Sicherheitsgerichtete digitale Eingänge |
| NPN | |
| Anzahl der Eingänge | 8 |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 28,8 V DC |
| Eingangsstrombereich "0"-Signal | < 0,2 mA |
| Filterzeit | min. 3 ms ±2 ms (einstellbar) |
| max. 250 ms ±2 ms (einstellbar) | |
| min. Testpulsrate ≥ 2 x eingestellte Filterzeit, Testpulsrate = 10 ms | |
| Leitungslänge | max. 100 m (je Eingang) |
| Max. zulässiger Gesamtleitungswiderstand | max. 1,2 kΩ (Eingangs- und Reset-Kreis bei US) |
| Stromaufnahme | typ. 3,7 mA (typ. bei US) |
| max. 4,6 mA (bei Ansteuerspannung 28,8 V DC) | |
| Digital: Digitale Eingänge (FBK) | |
| Beschreibung des Eingangs | konfigurierbar (als Meldeausgang oder sicherer digitaler Eingang) |
| NPN | |
| Anzahl der Eingänge | 4 |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 28,8 V DC |
| Eingangsstrombereich "0"-Signal | < 0,2 mA |
| Filterzeit | 250 ms ±2 ms (Testpulsrate > 1 s) |
| Leitungslänge | max. 100 m (je Eingang) |
| Max. zulässiger Gesamtleitungswiderstand | 1,2 kΩ (Eingangs- und Reset-Kreis bei US) |
| Stromaufnahme | typ. 5,7 mA (typ. bei US) |
| max. 7 mA (bei Ansteuerspannung 28,8 V DC) | |
Ausgangsdaten
| Digital: O1, O2, O3, O4 | |
| Beschreibung des Ausgangs | sicherheitsgerichtete digitale Ausgänge |
| PNP, OSSD | |
| IEC 61131-2 Typ 0,25 (Grenzdauerstrom beachten) | |
| Anzahl der Ausgänge | 4 |
| Kurzschlussschutz | nein |
| Leckstrom | max. 500 µA |
| Leitungslänge | max. 100 m (je Ausgang) |
| Ohmsche Last | min. 50 Ω (Grenzdauerstrom beachten) |
| Max. kapazitive Last | max. 820 nF |
| Max. induktive Last | max. 2,4 mH |
| Grenzdauerstrom | 400 mA (je Kanal) |
| 1,6 A (Summenstrom aller sicheren digitalen Ausgänge) | |
| Einschaltstrom | max. 600 mA (Δt |
| Nennausgangsspannung | 24 V DC (Versorgung über A1) |
| Nennausgangsspannungsbereich | 18,5 V DC ... 28,1 V DC (US- 0,7 V) |
| Schaltfrequenz | max. 1/4 x tZyklus[Hz] |
| Ausgangsspannung im ausgeschalteten Zustand | < 0,3 V |
| Testimpulse | < 120 µs (Testpulsbreite Low-Testpulse) |
| ≥ 650 ms (Testpulsrate Low-Testpulse) | |
| < 150 µs (Testpulsbreite, High-Testpulse) | |
| ≥ 1,5 s (Testpulsrate, High-Testpulse) | |
| Entladeschaltung | Ja, intern |
| Melden: MO1, MO2, MO3, MO4 | |
| Beschreibung des Ausgangs | PNP, IEC 61131-2 Typ 0,1 |
| nicht sicherheitsgerichtet, konfigurierbar (als Meldeausgang oder Reset-Eingang) | |
| Anzahl der Ausgänge | 4 |
| Ausgangsspannung im ausgeschalteten Zustand | max. 0,1 V |
| Spannung | 24 V DC (über A1) |
| Einschaltstrom maximal | 1,1 A (Δt = 3 s bei Us) |
| Grenzdauerstrom | 100 mA (je Kanal) |
| 400 mA (Summenstrom aller digitalen Meldeausgänge) | |
| Leckstrom | max. 4,5 mA |
| Schaltfrequenz | max. 1/4 x tZyklus[Hz] |
| Kurzschlussschutz | Ja (Selbstbegrenzung bei 1,1 A) |
| Leitungslänge | max. 100 m (je Ausgang) |
| Takt: T1, T2, T3, T4 | |
| Beschreibung des Ausgangs | PNP, IEC 61131-2 Typ 0,1 |
| Anzahl der Ausgänge | 4 |
| Spannung | 24 V DC (über A1) |
| Einschaltstrom maximal | 1,1 A (Δt = 3 s bei Us) |
| Grenzdauerstrom | 100 mA (je Kanal) |
| 400 mA (Summenstrom aller Ausgänge) | |
| Testimpulse | ≤ 200 µs (Testpulsbreite) |
| Testpulsrate = 8 x tZyklus[ms] | |
| Kurzschlussschutz | Ja (Selbstbegrenzung bei 1,1 A) |
| Leitungslänge | max. 100 m (je Ausgang) |
| Max. kapazitive Last | max. 470 nF |
| Max. induktive Last | max. 2,4 mH |
| Entladeschaltung | Ja, intern |
Anschlussdaten
| Anschlusstechnik | |
| steckbar | ja |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 10 mm |
Schnittstellen
| Daten: Netzwerk-Schnittstelle | |
| Kommunikationsprotokoll | PROFINET |
| EtherCAT | |
| EtherNet/IP™ | |
| Modbus/TCP | |
| Anschlussart | RJ45-Buchse |
| Anzahl der Anschlüsse | 2 |
| Übertragungsrate | 100 MBit/s (Vollduplex) |
| Daten: Serviceschnittstelle | |
| Anschlussart | USB Typ C |
| Anzahl der Anschlüsse | 1 |
Signalisierung
| Statusanzeige | 1 x LED (grün), 1 x LED (orange), 1 x LED (blau) |
| 4 x LED (grün, gelb, rot) | |
| 12 x LED (gelb) | |
| 2 x LED (grün, rot) | |
| Betriebsspannungsanzeige | 1 x LED grün |
| Fehleranzeige | 2 x LED (rot) |
Maße
| Breite | 45,2 mm |
| Höhe | 107,74 mm |
| Tiefe | 113,6 mm |
Materialangaben
| Farbe (Gehäuse) | gelb (RAL 1018) |
| Material Gehäuse | Polyamid PA unverstärkt |
Kennwerte
| Sicherheitstechnische Daten | |
| Stopp-Kategorie | 0 |
| Sicherheitstechnische Daten: EN ISO 13849 | |
| Performance Level (PL) | e (2-kanalige Beschaltung) |
| d (1-kanalige Beschaltung) | |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung | |
| Safety Integrity Level (SIL) | 3 |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung | |
| Safety Integrity Level (SIL) | 2 |
| Sicherheitstechnische Daten | |
| Safety Integrity Level (SIL) | 1 |
| Sicherheitstechnische Daten: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (2-kanalige Beschaltung) |
| 2 (1-kanalige Beschaltung) | |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Schutzart Einbauort minimal | IP54 |
| Umgebungstemperatur (Betrieb) | -10 °C ... 70 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 85 °C |
| Einsatzhöhe | ≤ 2000 m (über NN) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 95 % (keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (keine Betauung) |
| Schock | 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung) |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g |
Zulassungen
| CE | |
| Kennzeichnung | CE-konform |
| Umweltsimulationstest | |
| Kennzeichnung | ISA-S71.04 |
| Hinweis | G3 |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | Derating beachten |
| Einbaulage | vertikal oder horizontal |
| Anschlussart | Push-in-Anschluss |
