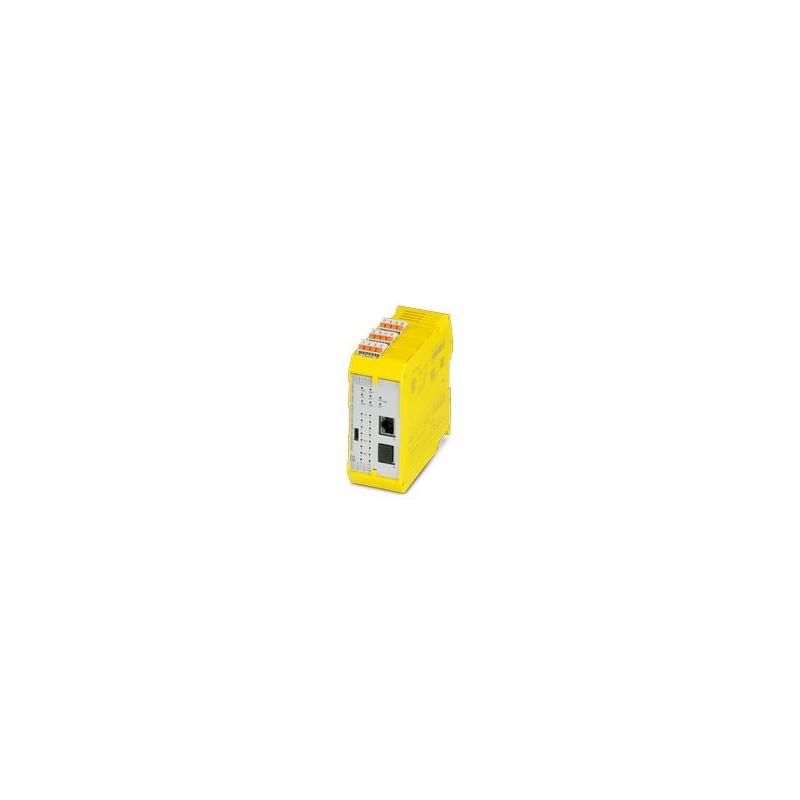

PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 PHOENIX CONTACT Конфигурируемый модуль безопасности (базовый модуль), 8..
PSR-M-B3-XC-SDI8-SDO4-DO4-PI
1337855
PHOENIX_CONTACT
Конфигурируемый модуль безопасности (базовый модуль), 8 SDI, 4 SDO, 4 сброса DI или 4 MO, 4 цикла, с возможностью расширения через TBUS, до SIL 3, категория 4/PL e, вставной вставной клемма, разъем TBUS в комплект не входит, встроенная функциональность шлюза, экстремальные условия
Модуль безопасности
Конфигурируемый модуль безопасности (базовый модуль), 8 SDI, 4 SDO, 4 DI сброса или 4 MO, 4 тактовых выхода, может быть расширен через TBUS, до SIL 3, кат. 4/PL e, вставная клеммная колодка push-in, разъем TBUS в комплект не входит, функция встроенного шлюза, экстремальные условия
Реле > Реле безопасности (устройство для контроля безопасности цепей)
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические данные
Свойства продукта
| Тип продукта | Предохранитель |
| приложение | Аварийная остановка |
| Фоторелейная завеса | |
| Защитная дверь | |
| Безопасное отключение | |
| Характеристики изоляции | |
| Класс защиты | III |
| Раз | |
| Время ответа | см. руководство пользователя |
| Время перезапуска | мин. 5 с (время загрузки) |
| макс. 10 с (время загрузки) | |
Электрические свойства
| Максимальная рассеиваемая мощность при номинальном состоянии | 9,85 Вт (при максимально допустимой нагрузке) |
| Номинальный режим работы | 100% рабочий фактор |
| Интерфейсы | TBUS на DIN-рейку для подключения к ведущему модулю, не входит в стандартную комплектацию |
| Воздушные зазоры и пути утечки между силовыми цепями | |
| Номинальное напряжение изоляции | 250 В переменного тока |
| Номинальное импульсное напряжение/изоляция | Основная изоляция 4 кВ между всеми токопроводящими цепями и корпусом |
| снабжение | |
| Обозначение | А1/А2 |
| Номинальное напряжение питания цепи управления Uсекунда | 19,2 В постоянного тока ... 28,8 В постоянного тока |
| Номинальное напряжение питания цепи управления Uсекунда | 24 В постоянного тока -20 % / +20 % (обеспечивают внешнюю защиту, обычно 5 А) |
| Номинальный управляющий ток питания Iсекунда | 120 мА (среднеквадратичное значение, тип. неактивен для всех выходов) |
| 100 мА (без связи по сети) | |
| 185 мА (пиковый ток каждые 1,55 с при сетевом соединении) | |
| Потребляемая мощность при Uсекунда | тип. 2,88 Вт (выходы неактивны) |
| Противоток | < 14,4 А (Δt = 0,5 мс при Uсекунда) |
| Время фильтра | тип. 5 мс (при А1 в случае провалов напряжения при Uсекунда) |
| Защитная цепь | Последовательная защита от переполюсовки |
Входные данные
| Цифровые: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Описание входных данных | Цифровые входы, связанные с безопасностью |
| НПН | |
| Количество входов | 8 |
| Диапазон входного напряжения сигнал «0» | 0 В постоянного тока ... 5 В постоянного тока |
| Диапазон входного напряжения сигнала «1» | 11 В постоянного тока ... 28,8 В постоянного тока |
| Входной ток диапазона сигнала "0" | < 0,2 мА |
| Время фильтра | мин. 3 мс ±2 мс (регулируемый) |
| макс. 250 мс ±2 мс (регулируется) | |
| Минимальная частота тестового импульса ≥ 2 x заданное время фильтра, тестовая частота импульса = 10 мс | |
| Длина кабеля | макс. 100 м (на вход) |
| Максимально допустимое общее сопротивление проводника | макс. 1,2 кОм (Цепь ввода и сброса при Uсекунда) |
| Потребляемый ток | тип. 3,7 мА (обычно с Uсекунда) |
| макс. 4,6 мА (при управляющем напряжении 28,8 В постоянного тока) | |
| Цифровые: Цифровые входы (FBK) | |
| Описание входных данных | конфигурируемый (в качестве сигнального выхода или защищенного цифрового входа) |
| НПН | |
| Количество входов | 4 |
| Диапазон входного напряжения сигнал «0» | 0 В постоянного тока ... 5 В постоянного тока |
| Диапазон входного напряжения сигнала «1» | 11 В постоянного тока ... 28,8 В постоянного тока |
| Входной ток диапазона сигнала "0" | < 0,2 мА |
| Время фильтра | 250 мс ±2 мс (частота тестового пульса > 1 с) |
| Длина кабеля | макс. 100 м (на вход) |
| Максимально допустимое общее сопротивление проводника | 1,2 кОм (Цепь ввода и сброса при Uсекунда) |
| Потребляемый ток | тип. 5,7 мА (обычно с Uсекунда) |
| макс. 7 мА (при управляющем напряжении 28,8 В постоянного тока) | |
Выходные данные
| Цифровой: O1, O2, O3, O4 | |
| Описание выходных данных | Цифровые выходы, связанные с безопасностью |
| ПНП, ОССД | |
| IEC 61131-2 тип 0,25 (соблюдайте предельный непрерывный ток) | |
| Количество выходов | 4 |
| Защита от короткого замыкания | Нет |
| Ток утечки | макс. 500 мкА |
| Длина кабеля | макс. 100 м (на выход) |
| Омическая нагрузка | мин. 50 Ω (Соблюдайте предельный непрерывный ток) |
| Максимальная емкостная нагрузка | макс. 820 нФ |
| Максимальная индуктивная нагрузка | макс. 2,4 мГн |
| Предельный непрерывный ток | 400 мА (на канал) |
| 1,6 А (суммарный ток всех безопасных цифровых выходов) | |
| Противоток | макс. 600 мА (Δt |
| Номинальное выходное напряжение | 24 В постоянного тока (питание через A1) |
| Диапазон номинального выходного напряжения | 18,5 В постоянного тока ... 28,1 В DC (Uсекунда- 0,7 В) |
| Частота переключения | макс. 1/4 x tЦикл[Гц] |
| Выходное напряжение в выключенном состоянии | < 0,3 В |
| Тестовые импульсы | < 120 мкс (Длительность тестового импульса для слабых тестовых импульсов) |
| ≥ 650 мс (Частота тестового импульса при низком уровне тестового импульса) | |
| < 150 мкс (длительность испытательного импульса, высокий испытательный импульс) | |
| ≥ 1,5 с (Частота тестового импульса, высокий тестовый импульс) | |
| Разгрузочный контур | Да, внутренний |
| Сигнал: MO1, MO2, MO3, MO4 | |
| Описание выходных данных | PNP, IEC 61131-2 Typ 0,1 |
| не связанные с безопасностью, конфигурируемые (в качестве сигнального выхода или входа сброса) | |
| Количество выходов | 4 |
| Выходное напряжение в выключенном состоянии | макс. 0,1 В |
| напряжение | 24 В постоянного тока (через A1) |
| Максимальный пусковой ток | 1,1 А (Δt = 3 с при Uсекунда) |
| Предельный непрерывный ток | 100 мА (на канал) |
| 400 мА (суммарный ток всех выходов цифровых сигналов) | |
| Ток утечки | макс. 4,5 мА |
| Частота переключения | макс. 1/4 x tЦикл[Гц] |
| Защита от короткого замыкания | Да (самоограничение при 1,1 А) |
| Длина кабеля | макс. 100 м (на выход) |
| Часы: Т1, Т2, Т3, Т4 | |
| Описание выходных данных | PNP, IEC 61131-2 Typ 0,1 |
| Количество выходов | 4 |
| напряжение | 24 В постоянного тока (через A1) |
| Максимальный пусковой ток | 1,1 А (Δt = 3 с при Uсекунда) |
| Предельный непрерывный ток | 100 мА (на канал) |
| 400 мА (суммарный ток всех выходов) | |
| Тестовые импульсы | ≤ 200 мкс (длительность испытательного импульса) |
| Частота тестовых импульсов = 8 x tЦикл[мс] | |
| Защита от короткого замыкания | Да (самоограничение при 1,1 А) |
| Длина кабеля | макс. 100 м (на выход) |
| Максимальная емкостная нагрузка | макс. 470 нФ |
| Максимальная индуктивная нагрузка | макс. 2,4 мГн |
| Разгрузочный контур | Да, внутренний |
Данные подключения
| Технология подключения | |
| Подключаемые | да |
| Подключение проводников | |
| Способ подключения | Зажим push-in |
| Сечение проводника жесткое | 0,2 мм² ... 2,5 мм² |
| Гибкое сечение провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Длина зачистки | 10 мм |
Интерфейсы
| Данные: Сетевой интерфейс | |
| Протокол связи | ПРОФИНЕТ |
| ЭфирКАТ | |
| EtherNet/IP™ | |
| Modbus/TCP | |
| Способ подключения | Разъем RJ45 |
| Количество подключений | 2 |
| Скорость передачи | 100 Мбит/с (дуплексный режим) |
| Данные: Сервисный интерфейс | |
| Способ подключения | USB тип C |
| Количество подключений | 1 |
Сигнализация
| Индикация состояния | 1 x светодиод (зеленый), 1 x светодиод (оранжевый), 1 x светодиод (синий) |
| 4 светодиода (зеленый, желтый, красный) | |
| 12 x светодиод (желтый) | |
| 2 светодиода (зеленый, красный) | |
| Индикация рабочего напряжения | 1 х зеленый светодиод |
| Индикация ошибки | 2 светодиода (красный) |
Размеры
| Ширина | 45,2 мм |
| высота | 107,74 мм |
| глубина | 113,6 мм |
Технические характеристики материалов
| Материал для жилья | Полиамид ПА неармированный |
Характеристики
| Данные по безопасности | |
| Категория остановки | 0 |
| Данные по безопасности: EN ISO 13849 | |
| Уровень производительности (PL) | e (2-канальная проводка) |
| d (1-канальная проводка) | |
| Данные по безопасности: IEC 61508 - Высокие требования к 2-канальной проводке | |
| Уровень полноты безопасности (SIL) | 3 |
| Данные по безопасности: IEC 61508 - Высокие требования к 1-канальной проводке | |
| Уровень полноты безопасности (SIL) | 2 |
| Данные по безопасности | |
| Уровень полноты безопасности (SIL) | 1 |
| Данные по безопасности: EN IEC 62061 | |
| Уровень полноты безопасности (SIL) | 3 (2-канальная проводка) |
| 2 (1-канальная проводка) | |
Условия окружающей среды и реальной жизни
| Окружающие условия | |
| Степень защиты | IP20 |
| Минимальная степень защиты местоположения учреждения | IP54 |
| Температура окружающей среды (эксплуатация) | -10 °С ... 70 °C (соблюдайте снижение номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -20 °С ... 85 °С |
| Максимальная высота над уровнем моря | ≤ 2000 м (над уровнем моря) |
| Максимально допустимая влажность (при хранении/транспортировке) | 95 % (без конденсации) |
| Максимально допустимая относительная влажность (при эксплуатации) | 95 % (без конденсации) |
| Шок | 10g для Δt = 16 мс (непрерывный удар, 1000 ударов в каждом направлении пространства) |
| Вибрация (работа) | 10 Гц ... 150 Гц, 2g |
Утверждения
| CE | |
| Идентификация | Соответствие требованиям CE |
| Испытание на имитацию условий окружающей среды | |
| Идентификация | ИСА-С71.04 |
| заметка | Г3 |
установка
| Тип монтажа | Монтаж на DIN-рейку |
| Инструкция по сборке | Наблюдайте за снижением номинальных характеристик |
| Положение монтажа | по вертикали или горизонтали |
| Способ подключения | Зажим push-in |
| Характеристика | Значение |
|---|---|
| Model (EF000010) | Basic device |
| Suitable for rail mounting (EF003972) | Yes |
| With detachable clamps (EF003340) | Yes |
| Type of electric connection (EF003961) | Spring clamp connection |
| Suitable for monitoring of position switches (EF007270) | Yes |
| Suitable for monitoring of emergency-stop circuits (EF007268) | Yes |
| Suitable for monitoring of valves (EF007272) | No |
| Suitable for monitoring of optoelectronic protection equipment (EF007269) | Yes |
| Suitable for monitoring of tactile sensors (EF007271) | No |
| Suitable for monitoring of magnetic switches (EF007266) | Yes |
| Suitable for monitoring of proximity switches (EF007267) | No |
| Evaluation inputs (EF008245) | Other |
| With start input (EF003342) | No |
| With muting function (EF004057) | No |
| With feedback circuit (EF003343) | No |
| Number of outputs, safety related, undelayed, with contact (EF003344) | 0 |
| Number of outputs, safety related, delayed, with contact (EF003345) | 0 |
| Number of outputs, safety related, undelayed, semiconductors (EF003346) | 0 |
| Number of outputs, safety related, delayed, semiconductors (EF003347) | 0 |
| Number of outputs, signalling function, undelayed, with contact (EF003348) | 0 |
| Number of outputs, signalling function, delayed, with contact (EF003349) | 0 |
| Number of outputs, signalling function, undelayed, semiconductors (EF003350) | 0 |
| Number of outputs, signalling function, delayed, semiconductors (EF003351) | 0 |
| Stop category according to IEC 60204 (EF007498) | Other |
| With approval for BG BIA (EF004145) | No |
| With approval according to UL (EF001783) | No |
| Width (EF000008) | 45.2 mm |
| Height (EF000040) | 107.74 mm |
| Depth (EF000049) | 113.6 mm |
