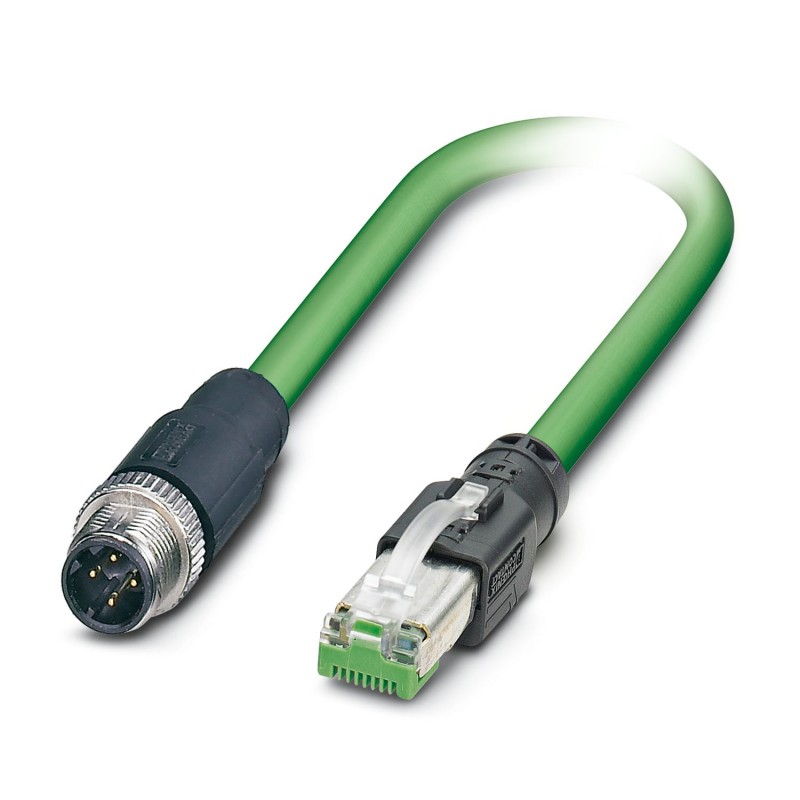

NBC-M12MSD/73,0-93R/R4AC 1081453 PHOENIX CONTACT Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT
NBC-M12MSD/73,0-93R/R4AC
1081453
PHOENIX_CONTACT
5
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), a 4 poli, schermato, connettore diritto M12, a connettore diritto RJ45, lunghezza cavo: 73 m
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-poli, PUR senza alogenati, verde RAL 6018, schermata, Maschio diritto M12, codifica: D, su Maschio diritto RJ45 / IP20, lunghezza cavo: 73 m
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | PROFINET |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | D |
| Sistema bus | PROFINET |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 1 A |
| Mezzo trasmissivo | Rame |
| Connessione 1 | |
| Tipo | Maschio diritto M12 |
| Tipo di codifica | D (Dati) |
| Materiale | CuZn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 / IP20 |
| Numero di poli | 4 (8) |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PC (Portacontatti) | |
| PA (Custodia) | |
| Grado di protezione | IP20 |
| Lunghezza cavo | 73 m |
| Robot PROFINET CAT5 [93R] | |
| Disegno quotato |  |
| Peso della linea | 55 kg/km |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | Robot PROFINET CAT5 [93R] |
| Struttura conduttore | 1x4xAWG22/19, S/TQ |
| Runtime | 4,8 ns/m |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,5 mm |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE espanso |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Guaina esterna spessore parete | ca. 1,00 mm |
| Cordatura intera | Stella quadrupla |
| Copertura schermata ottica | 85 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Tensione nominale cavi | 300 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minimo, fisso | 33 mm |
| Capacità di carico dinamico (torsione) | Torsione: ±180 °/m, Cicli di torsione: 1000000 |
| Attenuazione schermatura | 2,9 dB (con 1 MHz) |
| 5 dB (con 4 MHz) | |
| 8,1 dB (con 10 MHz) | |
| 10,4 dB (con 16 MHz) | |
| 11,9 dB (con 20 MHz) | |
| 15,5 dB (con 31,25 MHz) | |
| 26,5 dB (con 62,5 MHz) | |
| 41 dB (con 100 MHz) | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV (secondo la norma UL 1581, paragrafo 1200) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Condizioni ambientali | |
| Grado di protezione | IP65 (Connettore M12) |
| IP67 (Connettore M12) | |
| IP20 (Connettore RJ45) | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (Connettore M12) |
| -25 °C ... 80 °C (Connettore RJ45) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 73 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| corrente nominale In (EF008250) | 1 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
