NBC-M12MSD/73,0-93R/R4AC 1081453 PHOENIX CONTACT Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT
NBC-M12MSD/73,0-93R/R4AC
1081453
PHOENIX_CONTACT
5
Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT

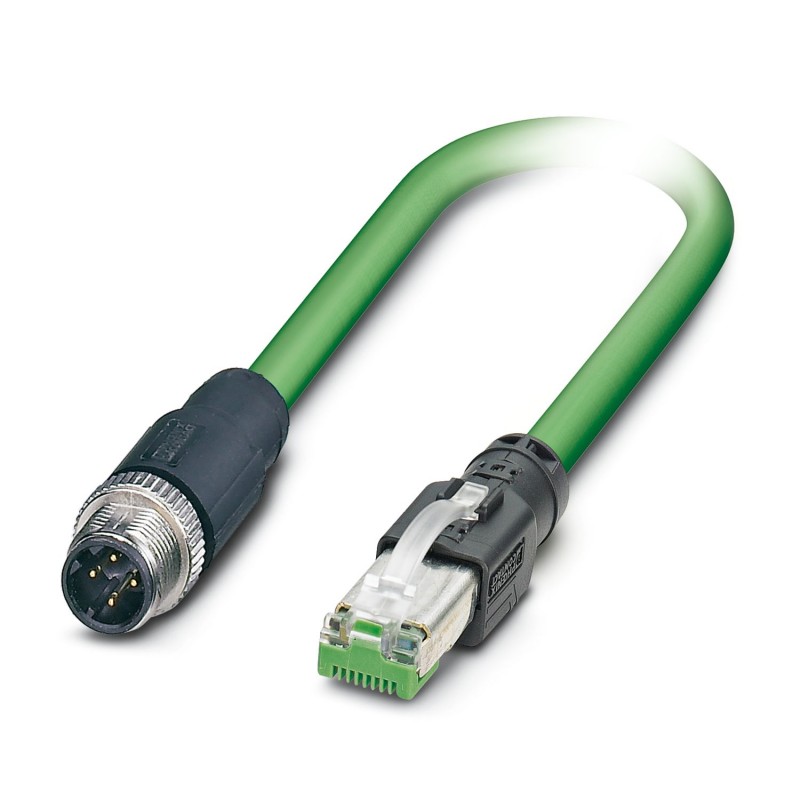

Câble réseau, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 pôles, blindé, connecteur droit M12, vers connecteur droit RJ45, longueur du câble : 73 m
Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT® CAT5 (100 Mbit/s), 4-pôles, PUR exempt d'halogène, vert RAL 6018, blindé, connecteur mâle droit M12, codage: D, sur connecteur mâle droit RJ45 / IP20, longueur de câble: 73 m
Installation de réseaux de communication > Câble de brassage cuivre
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | D |
| Système de bus | PROFINET |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT® CAT5 (CEI 11801), 100 Mbit/s |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 1 A |
| Support de transmission | Cuivre |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Type de codage | D (Données) |
| Matériau | CuZn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| TPU, ignifuge, autoextinguible (Surface de prise) | |
| Zinc moulé sous pression, nickelé (Raccordement vissé) | |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 / IP20 |
| Nombre de pôles | 4 (8) |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PC (Porte-contacts) | |
| PA (Boîtiers) | |
| Indice de protection | IP20 |
| Longueur du câble | 73 m |
| Robots PROFINET CAT5 [93R] | |
| Dessin coté |  |
| Poids de gaine | 55 kg/km |
| Style UL AWM | 20233 (80 °C / 300 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | Robots PROFINET CAT5 [93R] |
| Structure du conducteur | 1x4xAWG22/19, S/TQ |
| Durée du parcours du signal | 4,8 ns/m |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | 1,5 mm |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | vert RAL 6018 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE moussé |
| Fil, coloris | blanc, jaune, bleu, orange |
| Epaisseur gaine extérieure | env. 1,00 mm |
| Câblage total | Quarte en étoile |
| Revêtement optique de blindage | 85 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Tension nominale câble | 300 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimal, pose fixe | 33 mm |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: 1000000 |
| Effet d'écran | 2,9 dB (pour 1 MHz) |
| 5 dB (pour 4 MHz) | |
| 8,1 dB (pour 10 MHz) | |
| 10,4 dB (pour 16 MHz) | |
| 11,9 dB (pour 20 MHz) | |
| 15,5 dB (pour 31,25 MHz) | |
| 26,5 dB (pour 62,5 MHz) | |
| 41 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV (selon UL 1581, section 1200) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Conditions ambiantes | |
| Indice de protection | IP65 (Connecteur M12) |
| IP67 (Connecteur M12) | |
| IP20 (Connecteur RJ45) | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (Connecteur M12) |
| -25 °C ... 80 °C (Connecteur RJ45) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 73 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Courant assigné In (EF008250) | 1 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
