NBC-M12MSD/73,0-93R/R4AC 1081453 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT CAT5 (10..
NBC-M12MSD/73,0-93R/R4AC
1081453
PHOENIX_CONTACT
5

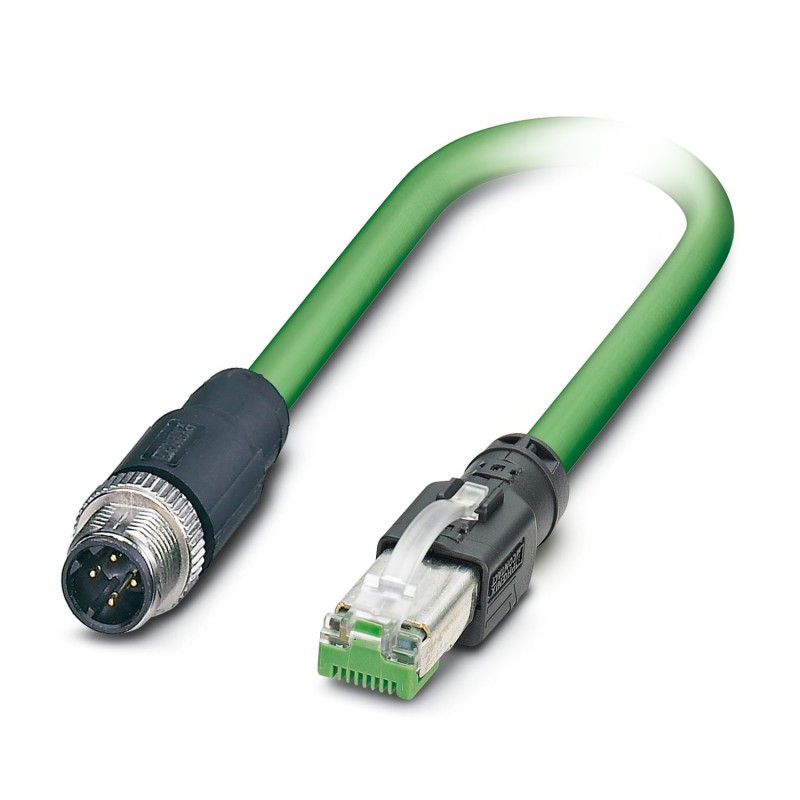

Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, verde RAL 6018, apantallado, Conector recta M12, codificación: D, a Conector recta RJ45 / IP20, longitud de cable: 73 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Sistema bus | PROFINET |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 1 A |
| Medio de transmisión | Cobre |
| Conexión 1 | |
| Construcción | Conector recta M12 |
| Tipo de codificación | D (Datos) |
| Material | CuZn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Conexión 2 | |
| Construcción | Conector recta RJ45 / IP20 |
| Número de polos | 4 (8) |
| Material | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PC (Soporte de contactos) | |
| PA (Carcasa) | |
| Índice de protección | IP20 |
| Longitud del cable | 73 m |
| Robots PROFINET CAT5 [93R] | |
| Esquema de dimensiones |  |
| Peso del cable | 55 kg/km |
| UL AWM Style | 20233 (80 °C/300 V) |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | Robots PROFINET CAT5 [93R] |
| Diseño de conductores | 1x4xAWG22/19, S/TQ |
| Tiempo de tránsito de señales | 4,8 ns/m |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,5 mm |
| Diámetro exterior del cable | 6,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | verde RAL 6018 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE espumado |
| Conductor individual, color | blanco, amarillo, azul, naranja |
| Grosor de pared Envoltura exterior | aprox. 1,00 mm |
| Cableado total | Cuadretes en estrella |
| Cubierta visual de pantalla | 85 % |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia característica | 100 Ω ±5 Ω (a 100 MHz) |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Menor radio de flexión, montaje fijo | 33 mm |
| Capacidad de carga dinámica (torsión) | Torsión: ±180 °/m, Ciclos de torsión: 1000000 |
| Atenuación de pantalla | 2,9 dB (con 1 MHz) |
| 5 dB (a 4 MHz) | |
| 8,1 dB (a 10 MHz) | |
| 10,4 dB (con 16 MHz) | |
| 11,9 dB (a 20 MHz) | |
| 15,5 dB (a 31,25 MHz) | |
| 26,5 dB (a 62,5 MHz) | |
| 41 dB (a 100 MHz) | |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a los rayos UV (según UL 1581, sección 1200) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Condiciones ambientales | |
| Índice de protección | IP65 (Conector M12) |
| IP67 (Conector M12) | |
| IP20 (Conector enchufable RJ45) | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (Conector M12) |
| -25 °C ... 80 °C (Conector enchufable RJ45) | |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 73 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Corriente nominal In (EF008250) | 1 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
