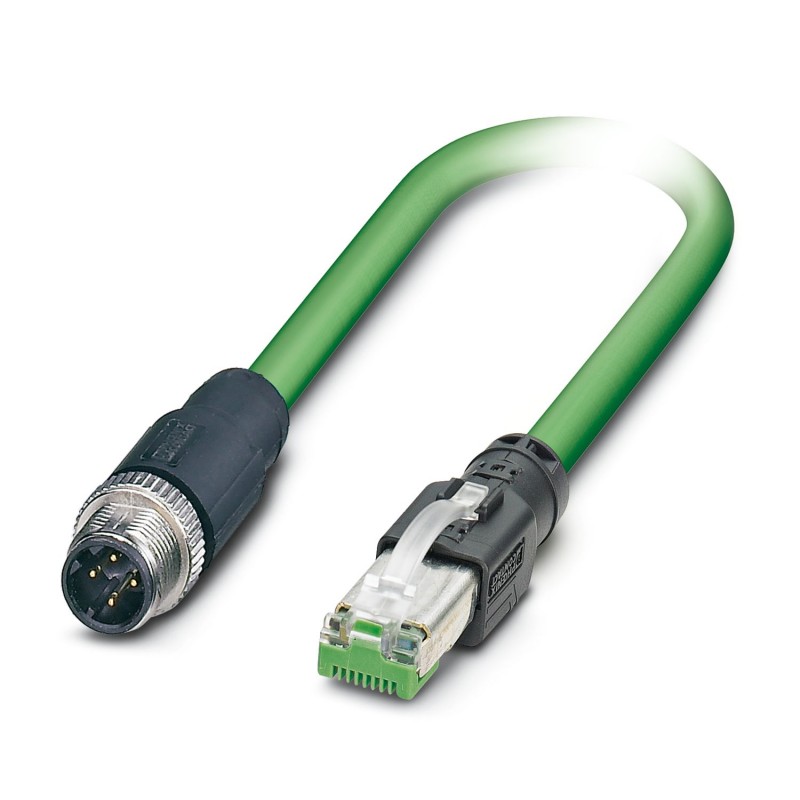

NBC-M12MSD/73,0-93R/R4AC 1081453 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
NBC-M12MSD/73,0-93R/R4AC
1081453
PHOENIX_CONTACT
5
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polig, geschirmt, M12 gerader Stecker, auf RJ45 gerader Stecker, Kabellänge: 73 m
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polig, PUR halogenfrei, grün RAL 6018, geschirmt, Stecker gerade M12, Kodierung: D, auf Stecker gerade RJ45 / IP20, Kabellänge: 73 m
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Standard |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Bussystem | PROFINET |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 1 A |
| Übertragungsmedium | Kupfer |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Kodierungsart | D (Daten) |
| Material | CuZn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Anschluss 2 | |
| Bauform | Stecker gerade RJ45 / IP20 |
| Polzahl | 4 (8) |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PC (Kontaktträger) | |
| PA (Gehäuse) | |
| Schutzart | IP20 |
| Leitungslänge | 73 m |
| PROFINET Roboter CAT5 [93R] | |
| Maßzeichnung |  |
| Leitungsgewicht | 55 kg/km |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | PROFINET Roboter CAT5 [93R] |
| Leiteraufbau | 1x4xAWG22/19, S/TQ |
| Signallaufzeit | 4,8 ns/m |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Aderdurchmesser inklusive Isolierung | 1,5 mm |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grün RAL 6018 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | geschäumtes PE |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Wandstärke Außenmantel | ca. 1,00 mm |
| Gesamtverseilung | Sternvierer |
| Optische Schirmbedeckung | 85 % |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nennspannung Kabel | 300 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Kleinster Biegeradius, fest verlegt | 33 mm |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±180 °/m, Torsionszyklen: 1000000 |
| Schirmdämpfung | 2,9 dB (bei 1 MHz) |
| 5 dB (bei 4 MHz) | |
| 8,1 dB (bei 10 MHz) | |
| 10,4 dB (bei 16 MHz) | |
| 11,9 dB (bei 20 MHz) | |
| 15,5 dB (bei 31,25 MHz) | |
| 26,5 dB (bei 62,5 MHz) | |
| 41 dB (bei 100 MHz) | |
| Halogenfreiheit | nach IEC 60754-1 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | UV-beständig (nach UL 1581, Abschnitt 1200) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungsbedingungen | |
| Schutzart | IP65 (M12-Steckverbinder) |
| IP67 (M12-Steckverbinder) | |
| IP20 (RJ45-Steckverbinder) | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (M12-Steckverbinder) |
| -25 °C ... 80 °C (RJ45-Steckverbinder) | |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 73 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -40 °C |
| Bemessungsstrom In (EF008250) | 1 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
