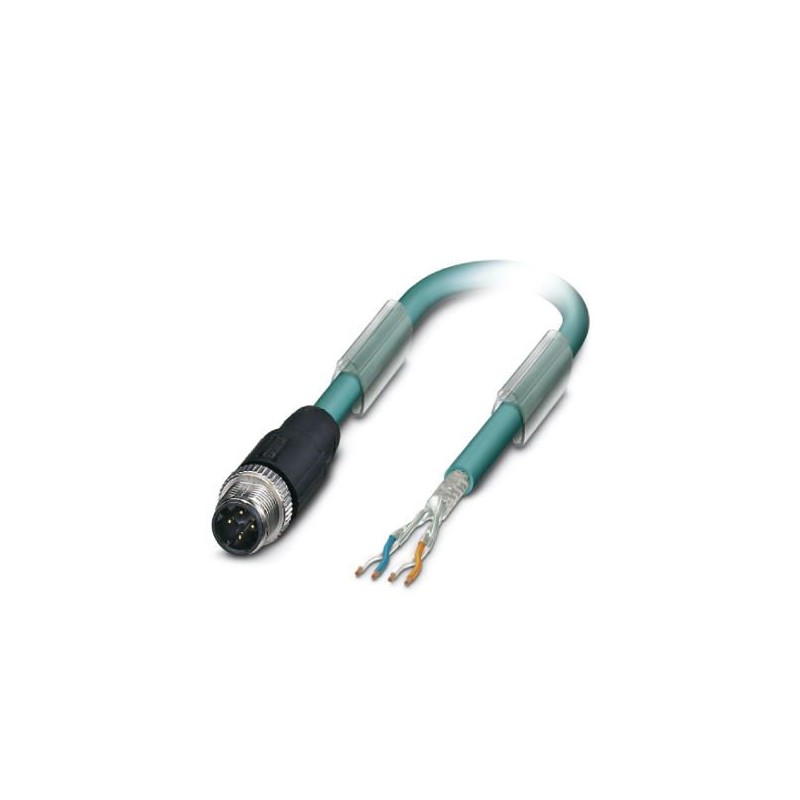

NBC-M12MSD/1,5-93E SEP 1073849 PHOENIX CONTACT Cavo di sistema Bus
NBC-M12MSD/1,5-93E SEP
1073849
PHOENIX_CONTACT
50
Cavo di sistema Bus
Cavo di sistema bus, CAT5 Ethernet (100 MBit/s), a 4 poli senza alogeni, schermato, connettore diritto M12, codifica: D / IP67, fino all'estremità libera del cavo, lunghezza del cavo: 1,5 m
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione settanta tré mila otto cento quaranta nove |
|---|---|
| Unità d'imballaggio | 1 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626770802 |
| Peso per Pezzo (escluso imballaggio) | 82.440 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (Connettore / presa) |
|---|---|
| -25 °C ... 60 °C (cavi, posa fissa) | |
| -5 °C ... 60 °C (cavi, installazione flessibile) |
Dati generali
| Corrente nominale a 40°C | 4 A (Spina/presa in conformità con IEC 61076-2-101, cavo dati tecnici per essere osservato) |
|---|---|
| Tensione nominale | 48 V AC |
| 60 V DC | |
| Numero di posizioni | Quattro |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Categoria di sovratensione | II |
| Grado di inquinamento | Tre |
| Materiale a contatto con il | CuSn |
| Contattare il vettore materiale | PA 6.6 |
| Superficie di contatto del materiale | Ni/Au |
Caratteristiche testa 1
| Tipo di testa | Plug dritto M12 / IP67 |
|---|---|
| No. di posizioni (pin)del modello | Quattro |
| Codifica | D (Dati) |
| Colore | nero |
| Materiale (componente) | CuZn (Contatto) |
| Ni/Au (superficie di Contatto) | |
| PA (Contatto vettori) | |
| TPU, difficilmente infiammabile, autoestinguente (Grip) | |
| In pressogetto di zinco, nichelato (collegamento a Vite) | |
| Resistenza di isolamento | ≥ 100 MΩ |
| Inserimento/estrazione cicli | ≥ 100 |
| Coppia | 0,4 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
Cavo
| Tipo di cavo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo cavo (sigla) | 93E |
| UL AWM style | 20963 (80°C/30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Cavo di struttura | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm2 |
| Linea segnale AWG | Venti sei |
| Direttore della struttura di linea di segnale | 7x 0,16 mm |
| Diametro del nucleo, compreso isolamento | 0,98 mm |
| I colori dei fili | bianco/arancio-arancio, bianco/verde-verde |
| Coppie | 2 core per la coppia |
| Nel complesso twist | Due coppie con due cariche per il core |
| Schermatura | Alluminio rivestito di pellicola, schermo a treccia in rame stagnato |
| Ottica scudo che copre | 70 % |
| Guaina esterna, colore | acqua blu RAL 5021 |
| La guaina esterna di spessore | 1.2 mm |
| Cavo esterno diametro D | 6.4 mm ±0,2 mm |
| Minimo raggio di curvatura posa fissa | 4 x D |
| Minimo raggio di curvatura, installazione flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 80 N |
| Peso del cavo | 42 kg/km |
| La guaina esterna, materiale | PUR |
| Il materiale di isolamento del conduttore | La schiuma di PE |
| Materiale del conduttore | Nuda Cu fili litz |
| Norme/specifiche | Requisiti elettrici EN 50288-2-2 |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza di Loop | ≤ 290.00 Ω/km |
| Capacità del cavo | ca. 45 nF/km (a 1 kHz) |
| Impedenza d'onda | 100 Ω ±5 Ω (a 100 MHz) |
| Verso la fine diafonia (NEXT) | Pari al 65,3 dB (a 1 MHz) |
| 56.3 dB (a 4 MHz) | |
| Il 50,3 dB (a 10 MHz) | |
| 47.2 dB (a 16 MHz) | |
| 45.8 dB (a 20 MHz) | |
| 42.9 dB (a 31.25 MHz) | |
| 38.4 dB (a 62,5 MHz) | |
| 35.3 dB (a 100 MHz) | |
| Potenza-summated prossimo fine diafonia (PSNEXT) | Il 62,3 dB (a 1 MHz) |
| 53.3 dB (a 4 MHz) | |
| 47.3 dB (a 10 MHz) | |
| 44.2 dB (a 16 MHz) | |
| 42.8 dB (a 20 MHz) | |
| 39.9 dB (a 31.25 MHz) | |
| 35.4 dB (a 62,5 MHz) | |
| 32.3 dB (a 100 MHz) | |
| Attenuazione | 3.2 dB (a 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9.5 dB (a 10 MHz) | |
| 12.1 dB (a 16 MHz) | |
| 13.6 dB (a 20 MHz) | |
| 17.1 dB (a 31.25 MHz) | |
| 24.8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Perdita di ritorno (RL) | 23 dB (a 4 MHz) |
| 24.1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (a 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23.6 dB (a 31.25 MHz) | |
| 21.5 dB (a 62,5 MHz) | |
| 20.1 dB (a 100 MHz) | |
| Segnale di runtime | 5.3 ns/m |
| Accoppiamento a resistenza | ≤ 100.00 mΩ/m (a 10 MHz) |
| Tensione nominale, tv via cavo | ≤ 100 V (valore di Picco, non per applicazioni ad alta potenza) |
| Tensione di prova Core/Core | 700 V (50 Hz, 1 min.) |
| Tensione di prova Core/Scudo | 700 V (50 Hz, 1 min.) |
| Capacità di trasporto di corrente cavo | 2 Un (secondo DIN VDE 0891-1) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| in acc. UL VW1 | |
| Senza alogeni | secondo IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, installazione flessibile) | |
| Temperatura ambiente (installazione) | -20 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 80 °C |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni sessanta mila tre cento setteeCl@ss 4.1Venti sette millioni sessanta mila tre cento setteeCl@ss 5.0Venti sette millioni sessanta mila tre cento setteeCl@ss 5.1Venti sette millioni sessanta mila tre cento setteeCl@ss 6.0Venti sette millioni sessanta mila tre cento setteeCl@ss 7.0Venti sette millioni sessanta mila tre cento ottoeCl@ss 8.0Venti sette millioni due cento settanta nove mila due cento diciottoeCl@ss 9.0Venti sette millioni sessanta mila tre cento otto
UNSPSC 6.01Trenta un millione due cento sessanta un mille cinque cento unoUNSPSC 7.0901Trenta un millione due cento sessanta un mille cinque cento unoUNSPSC 11Trenta un millione due cento sessanta un mille cinque cento unoUNSPSC 12.01Trenta un millione due cento sessanta un mille cinque cento unoUNSPSC 13.2Trenta un millione due cento cinquanta un mille cinque cento uno
