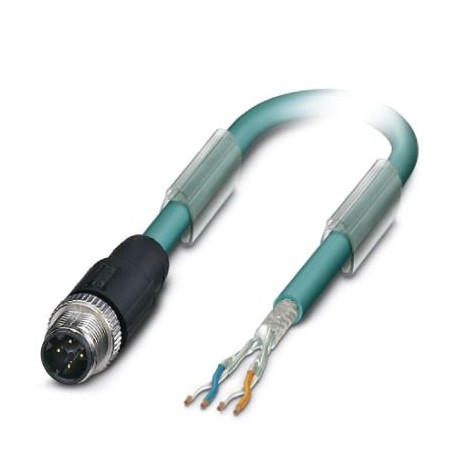

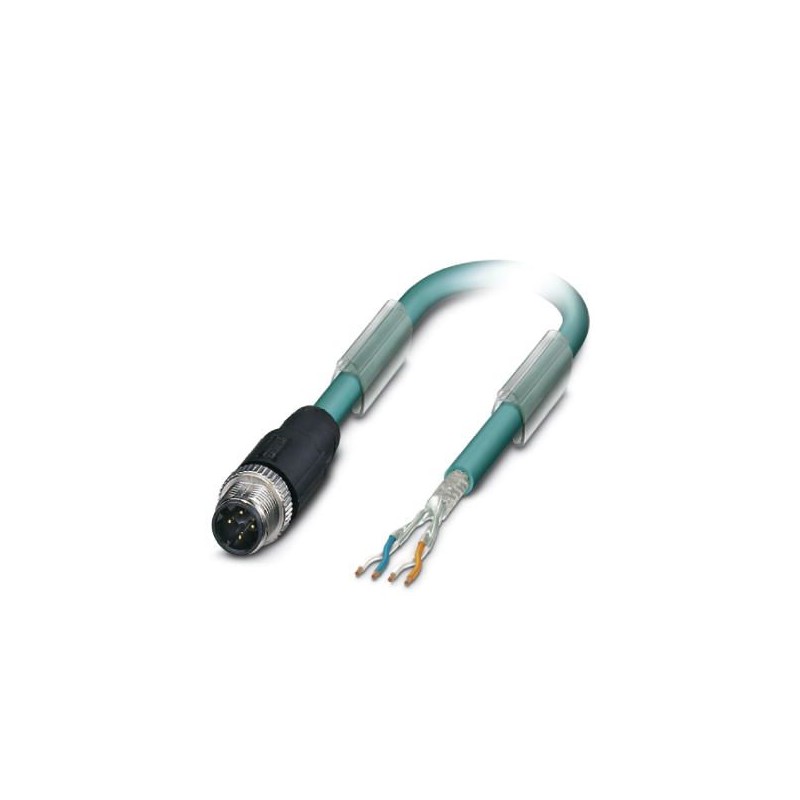

NBC-M12MSD/1,5-93E SEP 1073849 PHOENIX CONTACT Bus-system-Kabel
NBC-M12MSD/1,5-93E SEP
1073849
PHOENIX_CONTACT
50
Bus-system-Kabel
Bussystemleitung, CAT5 Ethernet (100 MBit/s), 4-polig halogenfrei, geschirmt, M12 gerader Stecker, Kodierung: D / IP67, auf freies Kabelende, Kabellänge: 1,5 m
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei und siebzig tausend acht hundert neun und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626770802 |
| Gewicht pro Stück (exklusive Verpackung) | 82.440 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker / Buchse) |
|---|---|
| -25 °C ... 60 °C (Kabel, Feste Verlegung) | |
| -5 °C ... 60 °C (Kabel, flexible installation) |
Allgemeine Daten
| Nennstrom bei 40°C | 4 A (Stecker/Buchse nach IEC 61076-2-101, Kabel technische Daten sind zu beachten) |
|---|---|
| Nennspannung | 48 V AC |
| 60 V DC | |
| Anzahl der Positionen | Vier |
| Signal Typ/Kategorie | Ethernet CAT5 (IEC 11801), 100 Mbit / s |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
| Material, Kontakt | CuSn |
| Kontakt carrier material | PA 6.6 |
| Kontaktoberfläche material | Ni/Au |
Merkmale Kopf 1
| Leiter-Typ | Stecker gerade M12 / IP67 |
|---|---|
| Nein. der Positionen (pin-connector-pattern) | Vier |
| Codierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuZn (Kontakt) |
| Ni/Au (Auflagefläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griff) | |
| Zink-Druckguss, vernickelt (Schraubanschluss) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kabel
| Kabel-Typ | PUR-ETHERNET-2x2-FLEX |
|---|---|
| Kabel-Art (Abkürzung) | 93E |
| UL AWM style | 20963 (80°C/30 V) |
| Signal Typ/Kategorie | Ethernet CAT5 (IEC 11801), 100 Mbit / s |
| Kabel-Struktur | 2x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 2x 2x 0,14 mm2 |
| AWG Signalleitung | Sechs und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0.16 mm |
| Kern Durchmesser inklusive Isolierung | 0.98 mm |
| Draht-Farben | weiß/orange-orange, weiß/grün-grün |
| Twisted pairs | 2 Adern zum paar |
| Insgesamt twist | Zwei Paare mit zwei Füller, um die core |
| Abschirmung | Mit Aluminium beschichtete Folie, verzinntes cu-Geflechtschirm |
| Optical shield Abdeckung | 70 % |
| Externe Mantel, Farbe | Wasser blau RAL 5021 |
| Außenmantel Dicke | 1,2 mm |
| Kabel-Durchmesser D | 6,4 mm ±0,2 mm |
| Minimum bending radius fixed installation | 4 x D |
| Mindestbiegeradius flexible installation | 8 x D |
| Zugfestigkeit von GFK | ≤ 80 N |
| Kabel-Gewicht | 42 kg/km |
| Außenmantel, material | PUR |
| Material Aderisolation | Geschäumte PE |
| Leiter-material | Blanke Cu-Litzen |
| Normen/Spezifikationen | Elektrische Anforderungen EN 50288-2-2 |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290.00 Ω/km |
| Kabel-Kapazität | ca. 45 nF/km (bei 1 kHz) |
| Wellenimpedanz | 100 Ω ±5 Ω (bei 100 MHz) |
| Near end crosstalk attenuation (WEITER) | 65.3 dB (bei 1 MHz) |
| 56.3 dB (bei 4 MHz) | |
| 50.3 dB (bei 10 MHz) | |
| 47.2 dB (bei 16 MHz) | |
| 45.8 dB (bei 20 MHz) | |
| 42.9 dB (31.25 MHz) | |
| 38.4 dB (bei 62.5 MHz) | |
| 35.3 dB (bei 100 MHz) | |
| Power-summated near end crosstalk attenuation (PSNEXT) | 62.3 dB (bei 1 MHz) |
| 53.3 dB (bei 4 MHz) | |
| 47.3 dB (bei 10 MHz) | |
| 44.2 dB (bei 16 MHz) | |
| 42.8 dB (bei 20 MHz) | |
| 39,9 dB (31.25 MHz) | |
| 35.4 dB (bei 62.5 MHz) | |
| 32.3 dB (bei 100 MHz) | |
| Dämpfung | 3.2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9.5 dB (bei 10 MHz) | |
| 12.1 dB (bei 16 MHz) | |
| 13.6 dB (bei 20 MHz) | |
| 17.1 dB (31.25 MHz) | |
| 24.8 dB (bei 62.5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Return loss (RL) | 23 dB (bei 4 MHz) |
| 24.1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23.6 dB (31.25 MHz) | |
| 21.5 dB (bei 62.5 MHz) | |
| 20.1 dB (bei 100 MHz) | |
| Signal-Laufzeit | 5.3 ns/m |
| Kopplungswiderstand | ≤ 100.00 mΩ/m (bei 10 MHz) |
| Nennspannung, - Kabel | ≤ 100 V (Spitzenwert, nicht für high-power Anwendungen) |
| Test voltage Core - /Core | 700 V (50 Hz, 1 min.) |
| Test voltage Core/Shield | 700 V (50 Hz, 1 min.) |
| Strombelastbarkeit der Kabel | 2 A (nach DIN VDE 0891-1) |
| Flamme Widerstand | nach IEC 60332-1-2 |
| im acc. UL VW1 | |
| Halogen-free | nach IEC 60754-1 |
| Beständigkeit gegen öl | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, Feste Verlegung) |
| -20 °C ... 80 °C (Kabel, flexible installation) | |
| Umgebungstemperatur (Montage) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen sechzig tausend drei hundert siebeneCl@ss 4.1Sieben und zwanzig Millionen sechzig tausend drei hundert siebeneCl@ss 5.0Sieben und zwanzig Millionen sechzig tausend drei hundert siebeneCl@ss 5.1Sieben und zwanzig Millionen sechzig tausend drei hundert siebeneCl@ss 6.0Sieben und zwanzig Millionen sechzig tausend drei hundert siebeneCl@ss 7.0Sieben und zwanzig Millionen sechzig tausend drei hundert achteCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert acht
UNSPSC 6.01Eins und dreißig Millionen zwei hundert eins und sechzig tausend fünf hundert einsUNSPSC 7.0901Eins und dreißig Millionen zwei hundert eins und sechzig tausend fünf hundert einsUNSPSC 11Eins und dreißig Millionen zwei hundert eins und sechzig tausend fünf hundert einsUNSPSC 12.01Eins und dreißig Millionen zwei hundert eins und sechzig tausend fünf hundert einsUNSPSC 13.2Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert eins
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
