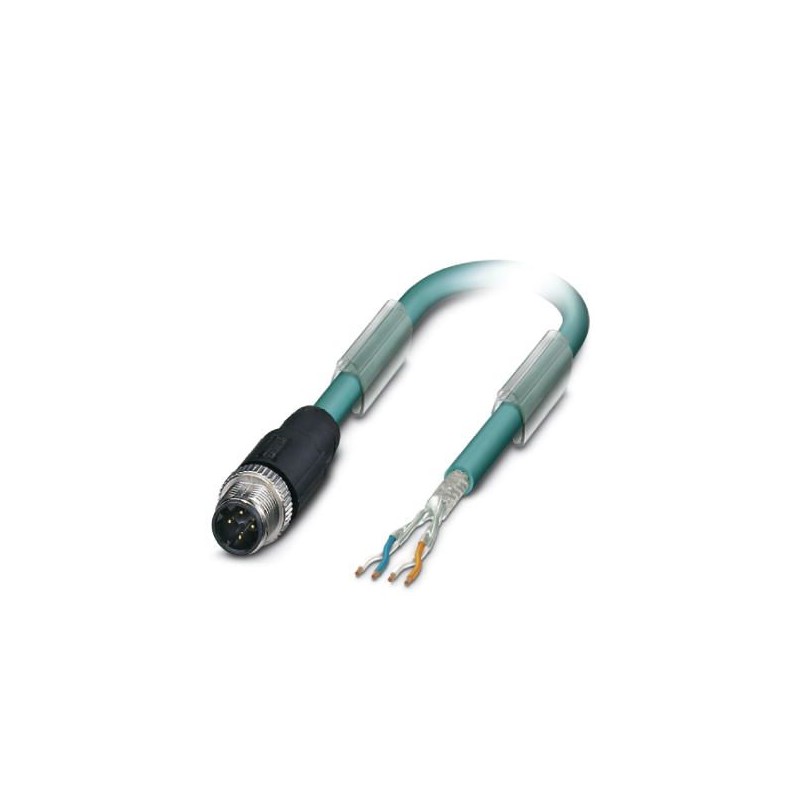

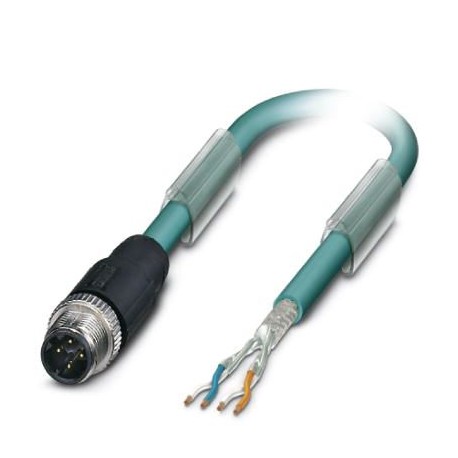

NBC-M12MSD/1,5-93E SEP 1073849 PHOENIX CONTACT Système de Bus de câble
NBC-M12MSD/1,5-93E SEP
1073849
PHOENIX_CONTACT
50
Système de Bus de câble
Installation de réseaux de communication > Câble de brassage cuivre
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante treize mille huit cent quarante neuf |
|---|---|
| Unité d'emballage | 1 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626770802 |
| Poids par Pièce (hors emballage) | 82.440 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (prise électrique) |
|---|---|
| -25 °C ... 60 °C (câble, pose fixe) | |
| -5 °C ... 60 °C (câble, installation flexible) |
Données générales
| Courant nominal à 40°C | 4 (Fiche/prise conformément à la norme CEI 61076-2-101, câble de données techniques est à respecter) |
|---|---|
| Tension nominale | 48 V AC |
| 60 V DC | |
| Nombre de postes | Quatre |
| Type de Signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit / s |
| Catégorie de surtension | II |
| Degré de pollution | Trois |
| Matériau de Contact | CuSn |
| Contact matériau de support | PA 6.6 |
| La surface de Contact matériau | Ni/Au |
Caractéristiques de la tête 1
| Type de tête | Fiche droite M12 / IP67 |
|---|---|
| Pas de. des postes (connecteur à broches modèle) | Quatre |
| Codage | D (Data) |
| Couleur | noir |
| Matériel (composant) | CuZn (Contact) |
| Ni/Au (surface de Contact) | |
| PA (Contact avec les transporteurs) | |
| TPU, difficilement inflammable, auto-extinguible (Grip) | |
| Zinc moulé sous pression, nickelé (connexion à Vis) | |
| La résistance de l'isolation | ≥ 100 MΩ |
| Insertion/retrait des cycles | ≥ 100 |
| Couple | 0,4 Nm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Câble
| Type de câble | PUR ETHERNET 2x2 FLEX |
|---|---|
| Type de câble (abréviation) | 93E |
| UL AWM style | 20963 (80°C/30 V) |
| Type de Signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit / s |
| Structure du câble | 2x2xAWG26/7; SF/UTP |
| Chef de la section transversale | 2x 2x 0,14 mm2 |
| AWG ligne de signal | Vingt six |
| Chef d'orchestre de la structure de la ligne de signal | 7 x 0.16 mm |
| Le diamètre du coeur, y compris l'isolation | 0.98 mm |
| Couleurs de fils | blanc/orange-orange, blanc/vert-vert |
| Paires torsadées | 2 cœurs à la paire |
| Ensemble twist | Deux paires avec deux charges pour le cœur |
| Blindage | Aluminium revêtu de papier d'aluminium, de cuivre étamé de bouclier tressé |
| Optique bouclier couvrant | 70 % |
| La gaine externe, couleur | l'eau bleu RAL 5021 |
| L'épaisseur de la gaine extérieure | 1.2 mm |
| Câble externe diamètre D | 6.4 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 4 x D |
| Rayon de courbure minimal, une installation flexible | 8 x D |
| Force de traction GRP | ≤ 80 N |
| Poids du câble | 42 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériel isolation du conducteur | Mousse de PE |
| Chef d'orchestre matériel | Nu Cu fils de litz |
| Normes/spécifications | Exigences électriques EN 50288-2-2 |
| La résistance de l'isolation | ≥ 500 MΩ*km |
| La résistance de boucle | ≤ 290.00 Ω/km |
| Capacité du câble | env. 45 nF/km (à 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (à 100 MHz) |
| Près de la fin de l'atténuation de la diaphonie (NEXT) | 65.3 dB (à 1 MHz) |
| 56.3 dB (à 4 MHz) | |
| 50.3 dB (à 10 MHz) | |
| 47.2 dB (à 16 MHz) | |
| 45.8 dB (à 20 MHz) | |
| 42.9 dB (à de 31,25 MHz) | |
| 38.4 dB (à 62,5 MHz) | |
| 35.3 dB (à 100 MHz) | |
| Puissance-sommé près de la fin de la diaphonie atténuation (PSNEXT) | 62.3 dB (à 1 MHz) |
| 53.3 dB (à 4 MHz) | |
| 47.3 dB (à 10 MHz) | |
| 44.2 dB (à 16 MHz) | |
| De 42,8 dB (à 20 MHz) | |
| 39.9 dB (à de 31,25 MHz) | |
| 35.4 dB (à 62,5 MHz) | |
| De 32,3 dB (à 100 MHz) | |
| Atténuation | 3.2 dB (à 1 MHz) |
| 6 dB (à 4 MHz) | |
| 9,5 dB (à 10 MHz) | |
| 12.1 dB (à 16 MHz) | |
| De 13,6 dB (à 20 MHz) | |
| 17.1 dB (à de 31,25 MHz) | |
| De 24,8 dB (à 62,5 MHz) | |
| 32 dB (à 100 MHz) | |
| Perte de retour (RL) | 23 dB (à 4 MHz) |
| 24.1 dB (à 8 MHz) | |
| 25 dB (à 10 MHz) | |
| 25 dB (à 16 MHz) | |
| 25 dB (à 20 MHz) | |
| 23.6 dB (à de 31,25 MHz) | |
| De 21,5 dB (à 62,5 MHz) | |
| 20.1 dB (à 100 MHz) | |
| Signal d'exécution | 5.3 ns/m |
| La résistance de couplage | ≤ 100.00 mΩ/m (à 10 MHz) |
| Tension nominale d'alimentation, câble | ≤ 100 V (valeur de Crête, pas pour des applications haute puissance) |
| Tension d'essai Core/Core | 700 V (50 Hz, 1 min.) |
| Tension d'essai de Base/Bouclier | 700 V (50 Hz, 1 min.) |
| Capacité de transport de courant de câble | 2 A (selon DIN VDE 0891-1) |
| Résistance à la flamme | selon IEC 60332-1-2 |
| dans acc. UL VW1 | |
| Sans halogène | conformément à la norme IEC 60754-1 |
| Résistance à l'huile | conformément à la din EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, installation flexible) | |
| Température ambiante (à l'installation) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million soixante mille trois cent septeCl@ss 4.1Vingt sept million soixante mille trois cent septeCl@ss 5.0Vingt sept million soixante mille trois cent septeCl@ss 5.1Vingt sept million soixante mille trois cent septeCl@ss 6.0Vingt sept million soixante mille trois cent septeCl@ss 7.0Vingt sept million soixante mille trois cent huiteCl@ss 8.0Vingt sept million deux cent soixante dix neuf mille deux cent dix huiteCl@ss 9.0Vingt sept million soixante mille trois cent huit
UNSPSC 6.01Trente et une million deux cent soixante et une mille cinq cent unUNSPSC 7.0901Trente et une million deux cent soixante et une mille cinq cent unUNSPSC 11Trente et une million deux cent soixante et une mille cinq cent unUNSPSC 12.01Trente et une million deux cent soixante et une mille cinq cent unUNSPSC 13.2Trente et une million deux cent cinquante et une mille cinq cent un
