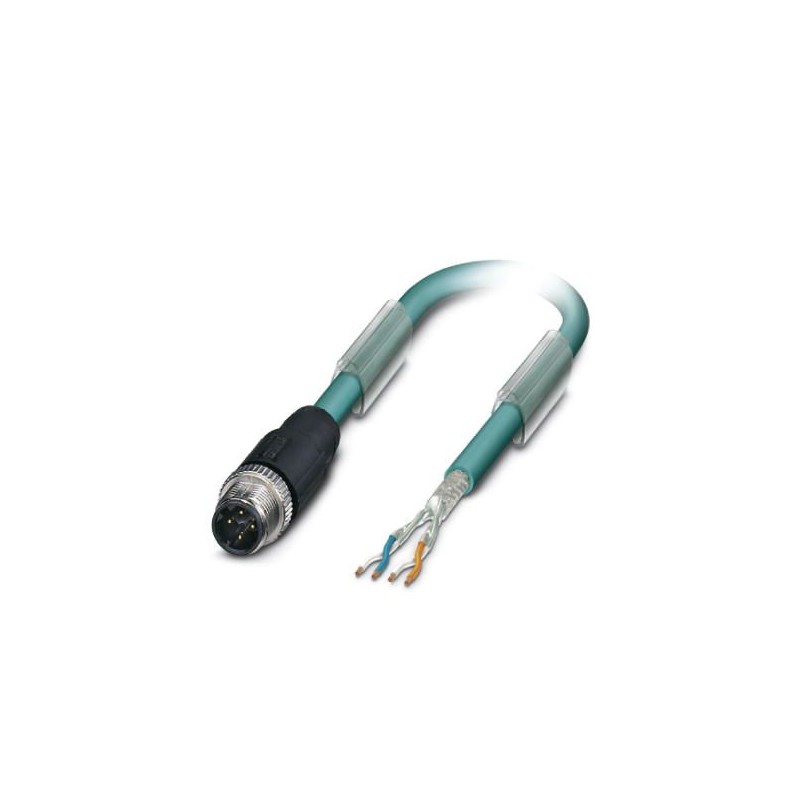

NBC-M12MSD/1,5-93E SEP 1073849 PHOENIX CONTACT Кабель системной шины
NBC-M12MSD/1,5-93E SEP
1073849
PHOENIX_CONTACT
50
Кабель системной шины
Системный кабель шины, CAT5 Ethernet (100 Мбит/с), 4-полюсный, безгалогенный, экранированный, прямой разъем M12, кодировка: D / IP67, до свободного конца кабеля, длина кабеля: 1,5 м
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьдесят три тысячи восемьсот сорок девять |
|---|---|
| Единица упаковки | 1 ПК |
| Минимальный объем заказа | 50 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626770802 |
| Вес / шт. (без упаковки) | 82.440 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | PL (Польша) |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -25 °C ... 90 °с (штекер / гнездо) |
|---|---|
| От -25 °C ... 60 °C (кабельный, фиксированная установка) | |
| -5 °С ... 60 °с (кабель, гибкая установка) |
Общие сведения
| Номинальный ток при 40°C | 4 а (штекер/гнездо в соответствии с IEC 61076-2-101, кабель технические данные, которые должны соблюдаться) |
|---|---|
| Номинальное напряжение | 48 В AC |
| 60 В DC | |
| Количество позиций | Четыре |
| Категория тип сигнала/ | Сети Ethernet кабель CAT5 (МЭК 11801), 100 Мбит / с |
| Категория перенапряжения | Второй |
| Степень загрязнения | Три |
| Материал контакта | CuSn |
| Материал контактодержателя | ПА 6.6 |
| Контактная поверхность материал | Н/Ас |
Характеристики Глава 1
| Тип головки | Штекер прямой М12 / защиты IP67 |
|---|---|
| Нет. позиций (картиной pin разъем) | Четыре |
| Кодирование | D (Данные) |
| Цвет | черный |
| Материал (компонент) | CuZn (Контакт) |
| Н/ас (контактной поверхности) | |
| ПА (контакты перевозчиков) | |
| ТПУ, трудновоспламеняющийся, самозатухающий (сцепление) | |
| Цинк умереть-литой, никелированная (Винтовое соединение) | |
| Сопротивление изоляции | ≥ 100 мω |
| Циклы ввода/вывода | ≥ 100 |
| Крутящий момент | 0,4 Нм |
| Температура окружающей среды (эксплуатация) | ОТ -25 °C ... 90 °С |
Кабель
| Тип кабеля | Пур локальных сетей 2х2 гибкий |
|---|---|
| Тип кабеля (аббревиатура) | 93E |
| Стиль ул АЖМ | 20963 (80°С/30 В) |
| Категория тип сигнала/ | Сети Ethernet кабель CAT5 (МЭК 11801), 100 Мбит / с |
| Структура кабеля | 2x2xAWG26/7; СФ/УТП |
| Поперечное сечение проводника | 2х 2х 0,14 мм2 |
| Линию AWG сигнала | Двадцать шесть |
| Структура проводника сигнальной линии | 7х 0.16 мм |
| Диаметр сердечника, включая изоляцию | 0.98 мм |
| Цвета проводов | белый/оранжевый-оранжевый, бело-зеленый-зеленый |
| Витые пары | 2 ядра для пары |
| В целом поворот | Две пары с двумя наполнителями для сердечника |
| Экранирование | Алюминиевым покрытием фольга, луженая медная экранирующая оплетка |
| Оптический щит покрытиями | 70 % |
| Внешняя оболочка, цвет | вода синий RAL 5021 |
| Толщина наружной оболочки | 1.2 мм |
| Внешний диаметр кабеля Д | 6,4 мм ±0,2 мм |
| Минимальный радиус изгиба, стационарная установка | 4 х D |
| Минимальный радиус изгиба, гибкая установка | 8 х D |
| Прочности стеклопластик | ≤ 80 Н |
| Вес кабеля | 42 кг/км |
| Внешняя оболочка, материал | Пур |
| Материал изоляции проводников | Пенят PE |
| Материал проводника | Голые КР многожильные провода |
| Стандарты/спецификации | Электрические требованиями En 50288-2-2 |
| Сопротивление изоляции | ≥ 500 МОМ*км |
| Сопротивление петли | ≤ 290.00 Ω/км |
| Емкость кабеля | ок. 45 НФ/км (при 1 кГц) |
| Волнового сопротивления | 100 Ω ±5 Ω (на 100 МГц) |
| Возле конца затухания перекрестных помех (рядом) | 65.3 дБ (при 1 МГц) |
| 56.3 дБ (на 4 МГц) | |
| 50.3 дБ (на 10 МГц) | |
| 47.2 дБ (на 16 МГц) | |
| 45.8 дБ (при 20 МГц) | |
| 42.9 дБ (на 31,25 МГц) | |
| 38.4 дБ (на 62.5 МГц) | |
| 35.3 дБ (на 100 МГц) | |
| Мощность-summated ближнем конце переходное затухание затухание (PSNEXT) | 62.3 дБ (при 1 МГц) |
| 53.3 дБ (на 4 МГц) | |
| 47.3 дБ (на 10 МГц) | |
| 44.2 дБ (на 16 МГц) | |
| 42.8 дБ (при 20 МГц) | |
| 39.9 дБ (на 31,25 МГц) | |
| 35.4 дБ (на 62.5 МГц) | |
| 32.3 дБ (на 100 МГц) | |
| Затухание | 3.2 дБ (при 1 МГц) |
| 6 дБ (на 4 МГц) | |
| 9.5 дБ (на 10 МГц) | |
| 12.1 дБ (на 16 МГц) | |
| 13.6 дБ (при 20 МГц) | |
| 17.1 дБ (на 31,25 МГц) | |
| 24.8 дБ (на 62.5 МГц) | |
| 32 дБ (на 100 МГц) | |
| Возвратных потерь (RL) | 23 дБ (на 4 МГц) |
| 24.1 дБ (при 8 МГц) | |
| 25 дБ (на 10 МГц) | |
| 25 дБ (на 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 23.6 дБ (на 31,25 МГц) | |
| 21.5 дБ (на 62.5 МГц) | |
| 20.1 дБ (на 100 МГц) | |
| Во время выполнения сигнала | 5.3 НС/м |
| Сопротивление связи | ≤ 100.00 мω/м (при 10 МГц) |
| Номинальное напряжение, кабель | ≤ 100 в (пиковое значение, не для высокомощных применений) |
| Испытательное напряжение сердечник/сердечник | 700 в (50 Гц, 1 мин.) |
| Испытательное напряжение ядра/щит | 700 в (50 Гц, 1 мин.) |
| Токовые нагрузки кабеля | 2 " а " (согласно VDE 0891-1 Дин) |
| Сопротивление пламени | согласно IEC 60332-1-2 |
| в соотв. в VW1 ул | |
| Галоид-свободный | по данным МЭК 60754-1 |
| Сопротивление к маслу | в соответствии с En 60811-2-1 |
| Температура окружающей среды (эксплуатация) | От -40 °C ... 80 °C (кабельный, фиксированная установка) |
| От -20 °C ... 80 °C (кабельный, гибкая установка) | |
| Температура окружающей среды (установки) | ОТ -20 °C ... 80 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -20 °C ... 80 °С |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов шестьдесят тысяч триста семьЭСЛ@СС 4.1Двадцать семь миллионов шестьдесят тысяч триста семьЭСЛ@СС 5.0Двадцать семь миллионов шестьдесят тысяч триста семьЭСЛ@СС 5.1Двадцать семь миллионов шестьдесят тысяч триста семьЭСЛ@СС 6.0Двадцать семь миллионов шестьдесят тысяч триста семьЭСЛ@СС 7.0Двадцать семь миллионов шестьдесят тысяч триста восемьЭСЛ@СС 8.0Двадцать семь миллионов двести семьдесят девять тысяч двести восемнадцатьЭСЛ@СС 9.0Двадцать семь миллионов шестьдесят тысяч триста восемь
СКТУООН 6.01Тридцать один миллион двести шестьдесят одна тысяча пятьсот одинСКТУООН 7.0901Тридцать один миллион двести шестьдесят одна тысяча пятьсот одинСКТУООН 11Тридцать один миллион двести шестьдесят одна тысяча пятьсот одинСКТУООН 12.01Тридцать один миллион двести шестьдесят одна тысяча пятьсот одинСКТУООН 13.2Тридцать один миллион двести пятьдесят одна тысяча пятьсот один
