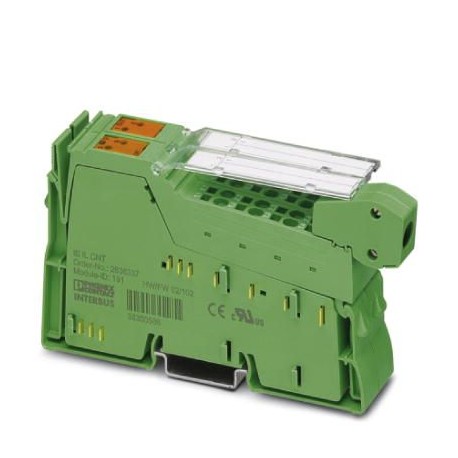

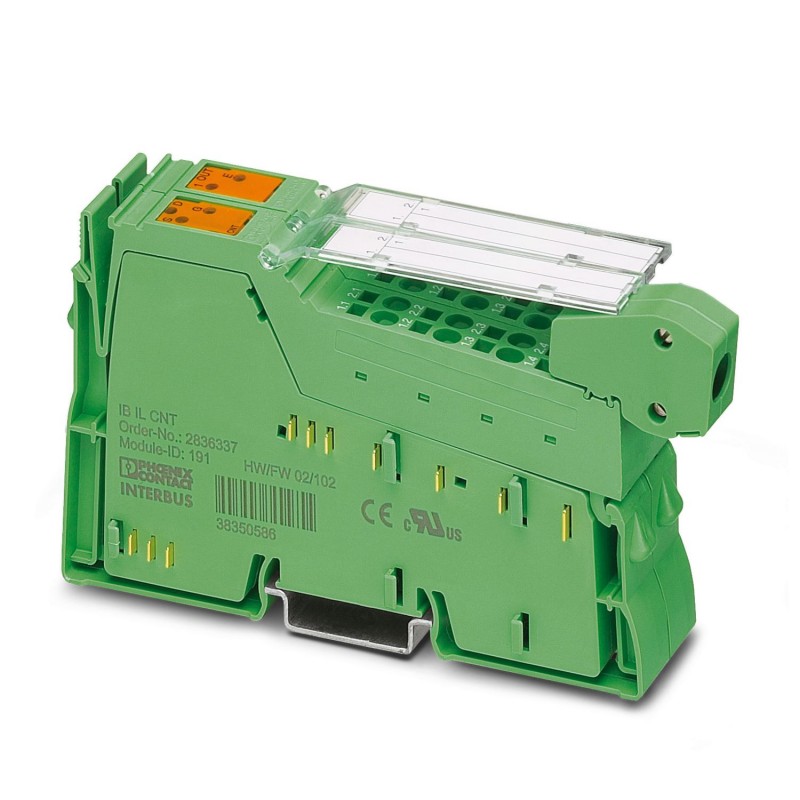

IB IL CNT-XC-PAC 2702134 PHOENIX CONTACT Modulo funzionale Inline
IB IL CNT-XC-PAC
2702134
PHOENIX_CONTACT
Modulo funzionale Inline
Modulo contatore in linea nella variante per condizioni estreme, completo di accessori (connettori e superfici di marcatura), 1 ingresso per contatore, 1 ingresso di controllo, 1 uscita, 24 VDC, 500 mA, tecnologia di connessione a 3 fili
Inline, Morsetto funzionale, Ingresso contatore per segnali 24 V: 1, Ingresso di comando per segnali 24 V: 1, Uscita di commutazione: 1, 24 V DC, 0,5 A, variante per condizioni estreme, velocità di trasmissione sul bus locale: 500 kBit/s, grado di protezione: IP20, inclusi connettori inline e campi di marcatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo funzionale/tecnologico
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702134 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI163 - |
| Pagina catalogo | Pagina 179 (C_6_2017) |
| GTIN | 4046356981798 |
| Peso per pezzo (confezione esclusa) | 130,000 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 24,4 mm |
| Altezza | 135 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Ampliato, vedere il capitolo "Testate con successo: impiego in condizioni ambientali estreme" nella scheda tecnica.) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Dati di collegamento
| Denominazione | Connettore Inline |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 130 g |
| Nota per i dati sul peso | con connettori |
| Funzionamento | Elaborazione dati di processo con 2 word |
| Messaggi di diagnostica | Cortocircuito dell’alimentazione dei sensori |
| Sovraccarico dell’alimentazione sensori |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 40 mA |
| max. 50 mA | |
| Potenza assorbita | max. 0,375 W (a UL) |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 1 A |
| 0 A (senza periferiche collegate) |
Uscite digitali
| Denominazione uscita | Uscita di commutazione |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2 conduttori |
| Numero uscite | 1 |
| Nome protezione | Protezione contro cortocircuito |
| Protezione contro sovraccarico | |
| Tensione d'uscita | 24 V DC (Tensione nominale) |
| Corrente d'uscita | max. 0,5 A (Corrente nominale) |
| Carico nominale induttivo | max. 12 VA (1,2 H, 48 Ω) |
| Carico nominale lampade | max. 12 W |
| Carico nominale ohmico | max. 12 W (48 Ω) |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V bus remoto in ingresso / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V bus remoto in uscita / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| numero di funzioni (EF003244) | 1 |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | Sì |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| blocco funzionale blocco del riavvio (EF007212) | No |
| blocco funzionale del reset automatico (EF007208) | No |
| blocco funzionale per controllo del contattore (EF007467) | No |
| blocco funzionale arresto d'emergenza (EF007211) | No |
| blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) | No |
| blocco funzionale tasto di consenso (EF007214) | No |
| blocco funzionale circuito a due mani (EF007215) | No |
| blocco funzionale di selezione del modo di funzionamento (EF007210) | No |
| blocco funzionale di controllo d'accesso (EF007213) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| misurazione di frequenza (EF000599) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2702134-IB IL CNT-XC-PAC | 140 Kbytes |
|
