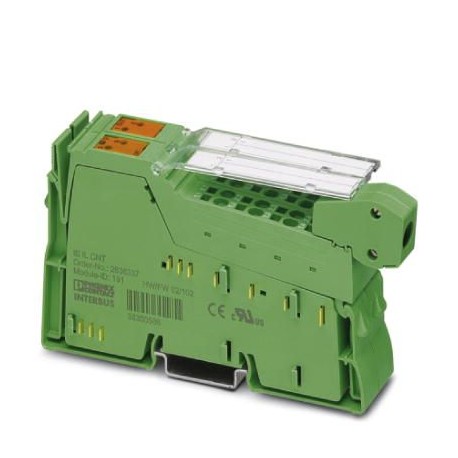

IB IL CNT-XC-PAC 2702134 PHOENIX CONTACT Módulo funcional Inline
IB IL CNT-XC-PAC
2702134
PHOENIX_CONTACT
Módulo funcional Inline
Módulo de contador em linha na variante para condições extremas, completo com acessórios (conectores e superfícies de marcação), entrada de 1 medidor, 1 entrada de controle, 1 saída, 24 VCC, 500 mA, tecnologia de conexão de 3 fios
Em linha, Terminal de função, Entrada do contador para sinais de 24 V: 1, Entrada de controle para sinais de 24 V: 1, Saída de comutação: 1, 24 V DC, 0,5 A, Variante de condições extremas, velocidade de transmissão no barramento local: 500 kBit/s, índice de proteção: IP20, incluindo conectores em linha e campos de marcação
Controladores industriais (PLC) > Módulo de função/tecnologia periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702134 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 179 (C-6-2017) |
| GTIN | 4046356981798 |
| Peso por unidade (exclusive embalagem) | 130,000 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 24,4 mm |
| Altura | 135 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector de encaixe Inline |
|---|---|
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 130 g |
| Observação sobre o peso | com conectores |
| Modo operacional | Operação de dados de processo com 2 palavras |
| Sinalização de diagnóstico | Curto-circuito da alimentação dos sensores |
| Sobrecarga da alimentação do sensor |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 40 mA |
| máx. 50 mA | |
| máx. 0,375 W (para UL) | |
| Denominação | Alimentação do circuito de segmento (US) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Consumo de energia | máx. 1 A |
| 0 A (sem periféricos conectados) |
Saídas digitais
| Denominação saída | Saída de ligação |
|---|---|
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 2 condutores |
| Quantidade de saídas | 1 |
| Denominação de proteção | Proteção contra curto-circuito |
| Proteção contra sobrecarga | |
| Tensão de saída | 24 V DC (Tensão nominal) |
| Corrente de saída | máx. 0,5 A (Corrente nominal) |
| Carga nominal indutiva | máx. 12 VA (1,2 H, 48 Ω) |
| Carga nominal lâmpadas | máx. 12 W |
| Carga nominal ôhmica | máx. 12 W (48 Ω) |
Isolamento de potencial
| Faixa de teste | Alimentação 5-V remote Bus de entrada / alimentação 7,5-V (lógica Bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V remote Bus de saída / alimentação 7,5 V (lógica Bus) 500 V AC 50 Hz 1 min. | |
| Alimentação 7,5-V (lógica Bus) / alimentação 24-V (periféricos) 500 V AC 50 Hz 1 min. | |
| Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Número de funções (EF003244) | 1 |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Sim |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Bloco de função de bloqueio de reinício (EF007212) | Não |
| Reinicialização automática do bloco de funções (EF007208) | Não |
| Bloco de funções de controlo do contator (EF007467) | Não |
| Bloco funcional para paragem de emergência (EF007211) | Não |
| Bloco funcional de equipamento de proteção electro-sensível (EF007209) | Não |
| Bloco funcional do comutador de validação (EF007214) | Não |
| Bloco funcional circuito de duas mãos (EF007215) | Não |
| Bloco funcional para selecionar o modo de operação (EF007210) | Não |
| Bloco funcional de controlo de acesso (EF007213) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Medição de frequência (EF000599) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
