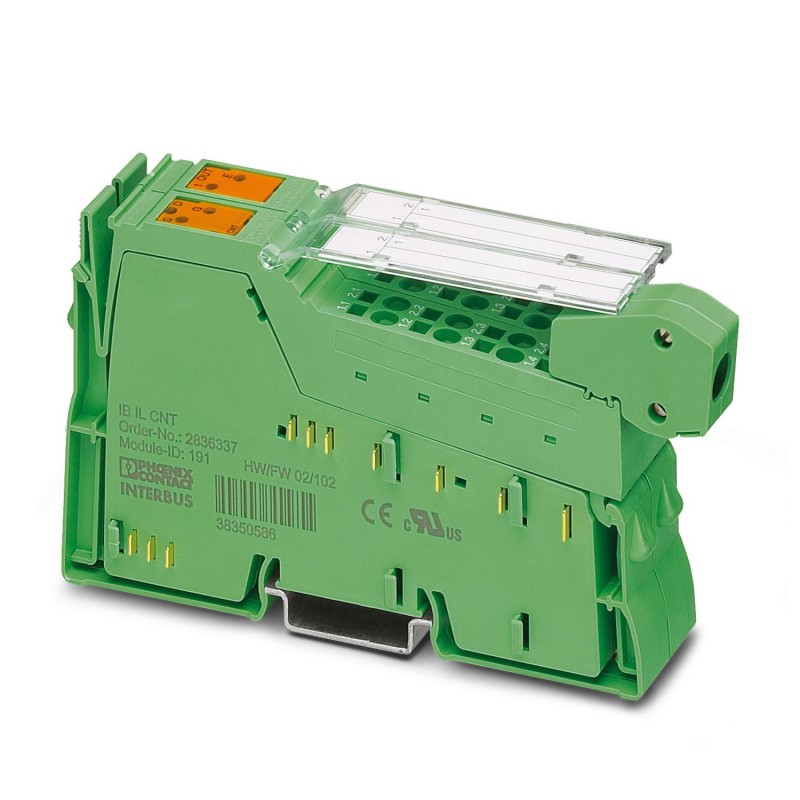

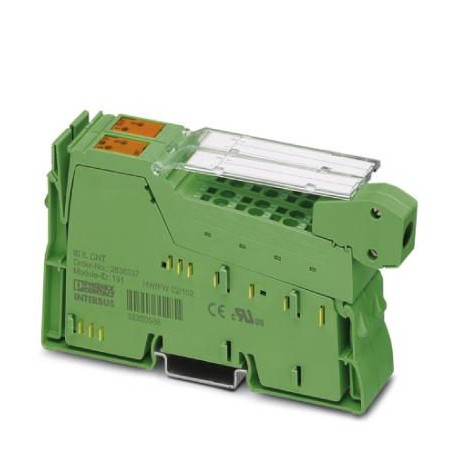

IB IL CNT-XC-PAC 2702134 PHOENIX CONTACT Module spécial Inline
IB IL CNT-XC-PAC
2702134
PHOENIX_CONTACT
Module spécial Inline
Module de comptage en ligne dans la variante pour les conditions extrêmes, complet avec accessoires (connecteurs et surfaces de marquage), 1 entrée de compteur, 1 entrée de commande, 1 sortie, 24 VDC, 500 mA, technologie de connexion à 3 fils
Inline, Borne de fonction, Entrée de comptage pour signaux 24 V: 1, Entrée de commande pour signaux 24 V: 1, Sortie de couplage: 1, 24 V DC, 0,5 A, Modèle pour conditions extrêmes, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage
Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 24,4 mm |
| Hauteur | 135 mm |
| Profondeur | 71,5 mm |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Interfaces
| Bus local Inline | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Propriétés du système
| Module | |
| Code ID (déc) | 191 |
| Code ID (hex) | BF |
| Code de longueur (hexa) | 02 |
| Code de longueur (décimal) | 02 |
| Canal des données de process | 32 Bit |
| Espace d'adressage d'entrées | 4 Octet |
| Espace d'adressage des sorties | 4 Octet |
| Longueur de répertoire | 4 Octet |
| Besoin en données de paramétrage | 1 Octet |
| Besoin en données de configuration | 5 Octet |
Données d'entrée
| Compteur: | |
| Dénomination entrée | Entrée de comptage pour signaux 24 V |
| Type de raccordement | Raccordement à ressort |
| Technologie de raccordement | A 2 ou 3 fils |
| Nombre d'entrées | 1 (une seule entrée de comptage utilisable, soit pour signaux 24 V, soit pour signaux 5 V) |
| Mode de fonctionnement | Comptage d'évén., mesure de fréquences/durées |
| Tension d'entrée | 24 V DC (Tension nominale) |
| 30 V DC (maximum) | |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Fréquence d'entrée | max. 100 kHz |
| Courant d'entrée | typ. 5 mA |
| Résistance d'entrée | env. 5,7 kΩ |
| Compteur: | |
| Dénomination entrée | Entrée de comptage pour signaux 5 V |
| Type de raccordement | Raccordement à ressort |
| Technologie de raccordement | 2 conducteurs (blindés), alimentation 5 V externe |
| Nombre d'entrées | 1 (une seule entrée de comptage utilisable, soit pour signaux 24 V, soit pour signaux 5 V) |
| Mode de fonctionnement | Comptage d'évén., mesure de fréquences/durées |
| Tension d'entrée | 5 V DC (Tension nominale) |
| 8 V DC (maximum) | |
| Plage de tension d'entrée signal « 0 » | 0 V ... 1,5 V |
| Plage de tension d'entrée signal « 1 » | 3,5 V ... 8 V |
| Fréquence d'entrée | max. 100 kHz |
| Courant d'entrée | typ. 5 mA |
| Résistance d'entrée | env. 1,7 kΩ |
Données de sortie
| Numérique: | |
| Dénomination sortie | Sortie de couplage |
| Type de raccordement | Raccordement à ressort |
| Technologie de raccordement | 2 fils |
| Nombre de sorties | 1 |
| Circuit de protection | Protection contre les courts-circuits; oui, résistant aux courts-circuits (remise en route automatique) |
| Protection contre les surcharges | |
| Tension de sortie | 24 V DC (Tension nominale) |
| Courant de sortie | max. 0,5 A (Intensité nominale) |
| Charge nominale inductive | max. 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | max. 12 W |
| Charge nominale ohmique | max. 12 W (48 Ω) |
| Résistance de la tension en retour aux impulsions courtes | protégé contre la tension inverse |
| Comportement en cas de surcharge ohmique | Redémarrage automatique après suppression de la surcharge |
| Comportement en cas de surcharge inductive | La sortie peut être détruite |
| Comportement en cas de surcharge des lampes | Redémarrage automatique après suppression de la surcharge |
| Coupure de la surintensité | min. 0,7 A |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Type | modulaire |
| Etendue de la livraison | y compris connecteurs mâles Inline et champs de repérage |
| Mode de fonctionnement | Fonctionnement avec deux mots de données de process |
| Propriétés particulières | Modèle pour conditions extrêmes |
| Diagnostic messages | Court-circuit de l'alimentation des capteurs |
| Surcharge de l'alimentation des capteurs | |
| État de la gestion des données | |
| Révision de l'article | 01 |
Propriétés électriques
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Consommation de courant | max. 50 mA |
| typ. 40 mA | |
| Consommation de puissance | max. 0,375 W (au niveau de UL) |
| Potentiels: Alimentation du circuit de segments (US) | |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Consommation de courant | max. 1 A |
| min. 0 A (sans périphérique raccordé) | |
| Alimentation: | |
| Dénomination | Alimentation du capteur |
| Tension d'alimentation | 24 V DC (est généré à partir de l'alimentation du segment US) |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 7,5 V (logique de bus) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,08 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,08 mm² ... 1,5 mm² |
| Section de conducteur AWG | 28 ... 16 |
| Longueur à dénuder | 8 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (Standard) |
| -40 °C ... 70 °C (Plage étendue, voir aussi le chapitre « Essais concluants : utilisation dans des conditions d'environnement extrêmes » de la fiche technique.) | |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Nombre de fonctions (EF003244) | 1 |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Oui |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Bloc fonctionnel de blocage du redémarrage (EF007212) | Non |
| Bloc fonctionnel de réinitialisation automatique (EF007208) | Non |
| Bloc fonctionnel de contrôle des contacteurs (EF007467) | Non |
| Bloc fonctionnel d'arrêt d'urgence (EF007211) | Non |
| Bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) | Non |
| Bloc fonctionnel de commutateur de validation (EF007214) | Non |
| Bloc fonctionnel de circuit à deux mains (EF007215) | Non |
| Bloc fonctionnel de sélection du mode de fonctionnement (EF007210) | Non |
| Bloc fonctionnel de contrôle d'accès (EF007213) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Mesure de la fréquence (EF000599) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
